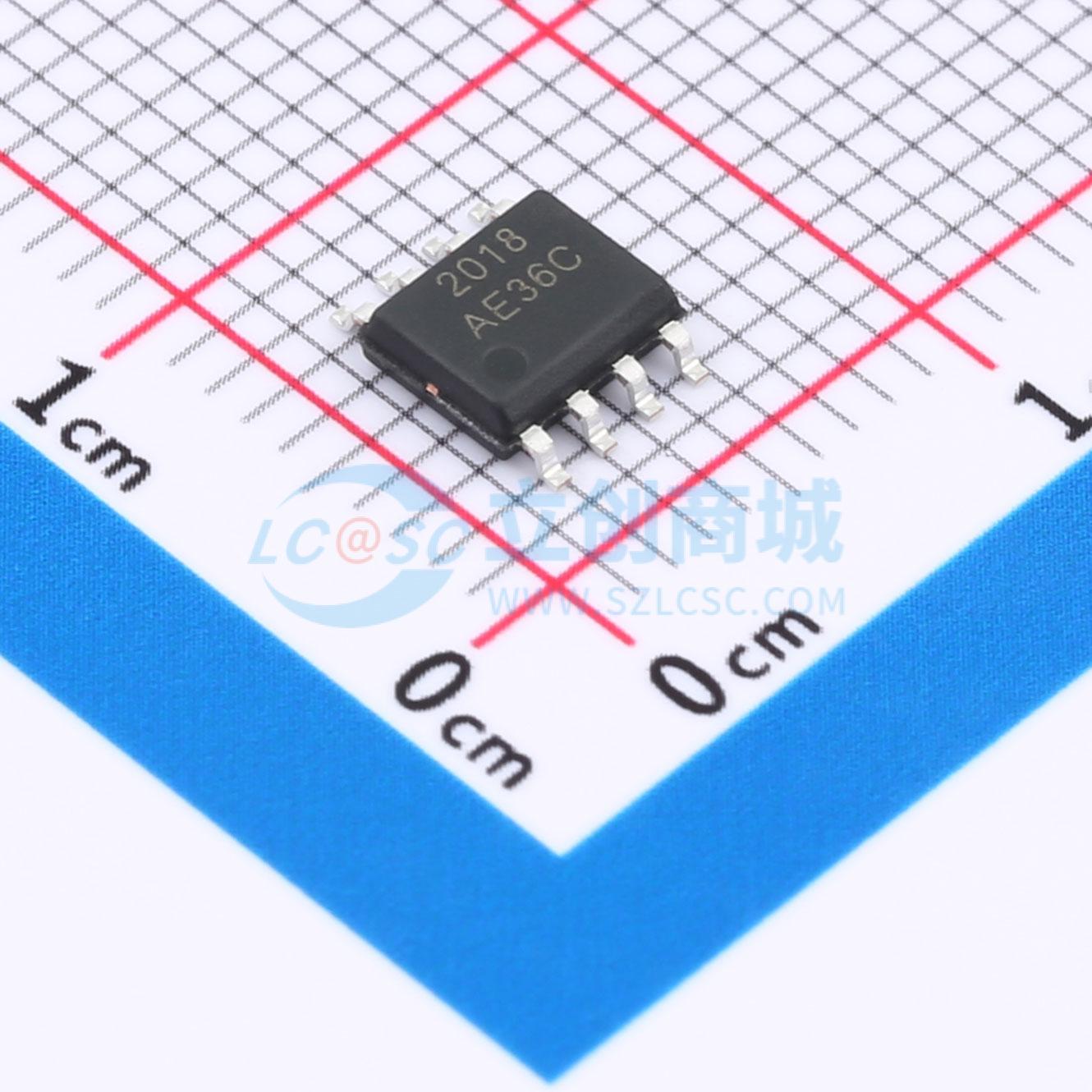

温馨提醒：图片仅供参考，商品以实物为准
AD2018
5.2W F类单声道音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD2018是一款高效率、无滤波5.2W单声道F类音频放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- AD2018
- 商品编号
- C42371020
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.2W×1@4Ω；5.2W×1@2Ω | |
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 静态电流(Iq) | 4mA | |
| 信噪比 | 90dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 58dB | |
| 效率 | 90% | |
| 输入通道数 | - | |
| 功能特性 | 无滤波器架构；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.5V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD2018是一款高效率、无滤波5.2W单声道F类音频放大器。其超低的电磁干扰特性使其非常适合应用于带调频功能的便携式设备中。该器件的单端输入架构和极高的电源抑制比有效提高了对射频噪声的抑制能力。其无需滤波器的脉宽调制结构及增益内置方式减少了外部元件数量、印刷电路板面积和系统成本，并简化了设计。高达90%的效率、快速的启动时间和纤小的封装尺寸使其适用于便携式音频产品。 该器件具有关断功能，可延长系统的待机时间。其过热保护功能增强了系统的可靠性。爆裂声抑制功能改善了系统的听觉感受，同时简化了系统调试。
商品特性
- 宽工作电压范围：2.5V至5.0V
- 掉电模式漏电流小：典型值1.5微安
- 输出功率：在总谐波失真加噪声小于等于10%条件下，2欧姆负载时为5.2瓦，4欧姆负载时为3.2瓦
- 不需要耦合电容、自举电容或缓冲网络
- 优异的开关机爆裂声抑制
- 过热保护功能
- AB类与D类工作模式可切换
- 采用小外形封装
应用领域
- 玩具音箱
- 扩音器
- 蓝牙音箱
- 便携式消费类电子产品
