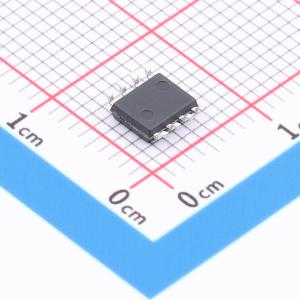

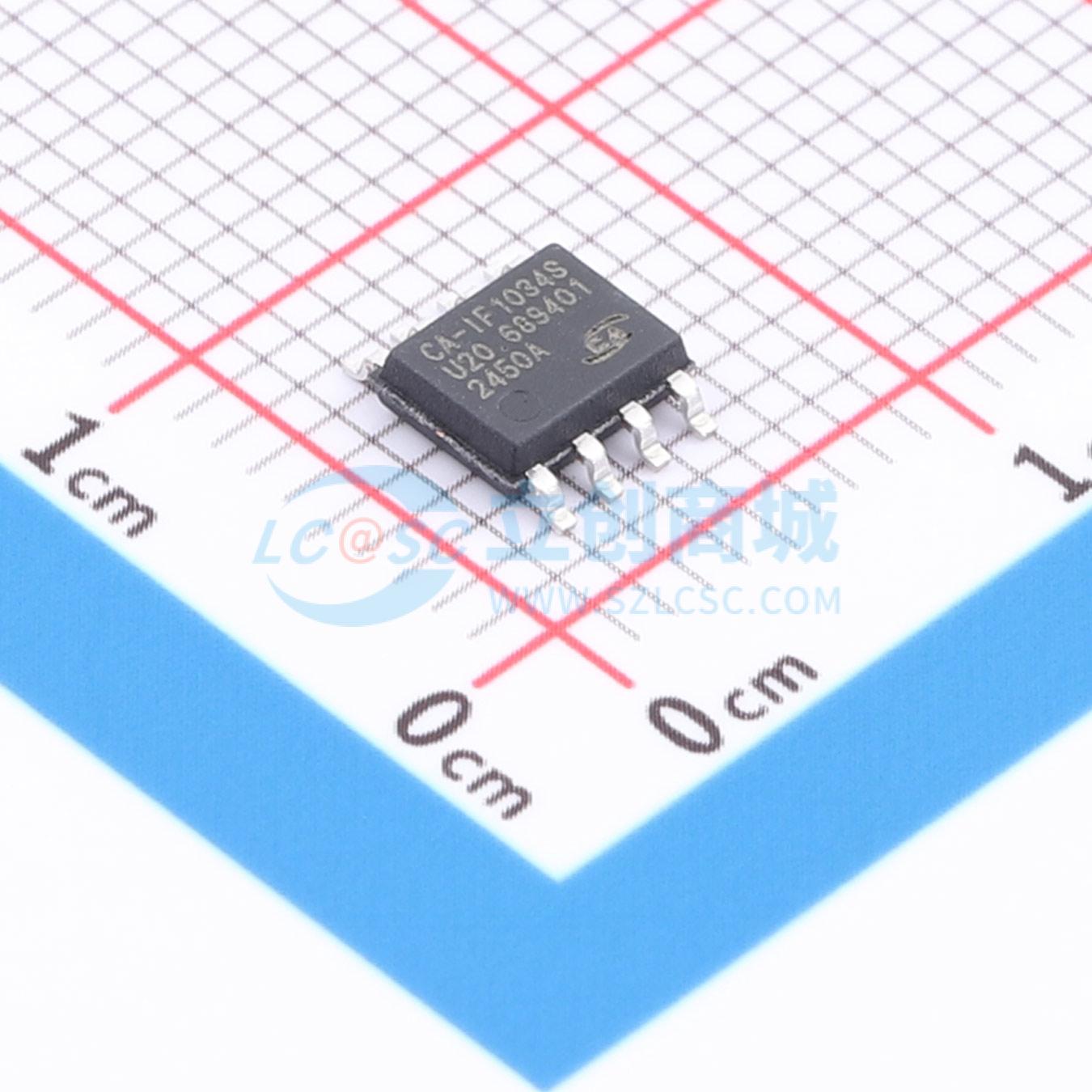

CA-IF1034S
CA-IF1034S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CA-IF103x 是符合 ISO 11898-2 (2016) (控制器局域网络)物理层标准的CAN 收发器系列，可直接与具有CAN 控制协议的3.3V 控制器连接使用。 其中，CA-IF1030S 和CA-IF1034S 器件具有监听模式，在该模式下发送器关闭，接收器持续工作；CA-IF1033S/ZS 器件具有低功耗待机模式及远程唤醒请求特性。CA-IF1033S/ZS 和CA-IF1034S 器件具有关断模式，此时器件Icc 电流低于1μA。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IF1034S
- 商品编号
- C42370660
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 55mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 15uA |
商品概述
CA-IF103x 是符合 ISO 11898-2 (2016) (控制器局域网络)物理层标准的CAN 收发器系列，可直接与具有CAN 控制协议的3.3V 控制器连接使用。
其中，CA-IF1030S 和CA-IF1034S 器件具有监听模式，在该模式下发送器关闭，接收器持续工作；CA-IF1033S/ZS 器件具有低功耗待机模式及远程唤醒请求特性。CA-IF1033S/ZS 和CA-IF1034S 器件具有关断模式，此时器件Icc 电流低于1μA。
所有系列器件均包含多种保护功能，包括驱动器显性超时功能以及总线故障保护等，以提高器件和 CAN 网络的稳定性。该系列器件具有25 kV HBM ESD 保护，8 kV IEC61000-4-2 ESD 接触放电等。
此外，CA-IF1033ZS 采用小型化 SOT23-8 封装(2.9mm×1.6mm) ，以节省外围电路的 PCB 空间。
商品特性
- 支持3.3V 单电源供电
- Vcc 欠压保护
- 总线故障保护：±18V
- 驱动器显性超时功能 (TXD DTO)
- 针对开路故障的安全设计
- 针对热插拔应用的上电和掉电时总线和 RXD 输出上无毛刺脉冲
- 热关断保护 (TSD)
- 接收器共模输入电压：±12V
- CAN 传输数据速率高达1Mbps
- 待机模式Icc 电流：小于15μA
- 关断模式Icc 电流：小于1μA
- 结温范围：-55°C 至150°C
- 工作范围：-40°C 至125°C
- 可提供 SOIC8 封装和SOT23-8 封装(CA-IF1033ZS)
- 总线引脚 ESD 保护超过±25 kV (HBM)
- 总线引脚 ESD 保护超过±8 kV (IEC61000-4-2)
应用领域
- 工业自动化、控制、传感器等
- 楼宇自动化
- 电信和基站控制
- 供热通风及空调系统(HVAC)
