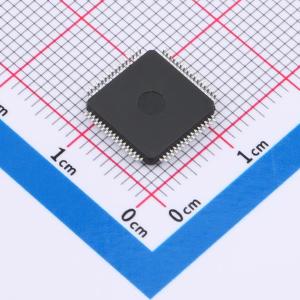

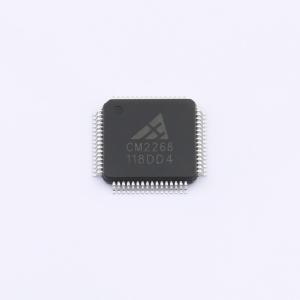

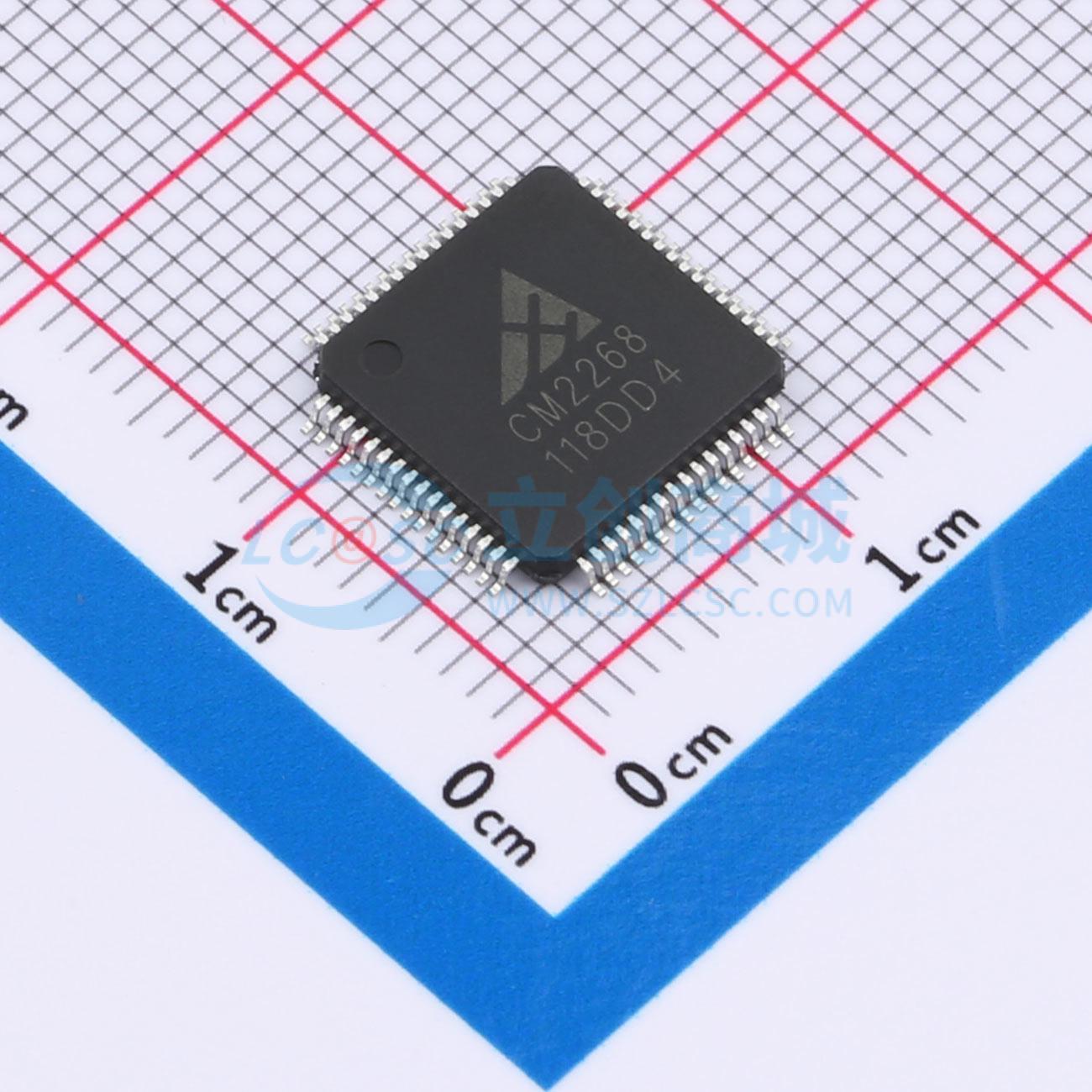

CM2268-QFPTR
8通道数据采集系统（DAS），内置16位、双极性输入、同步采样ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16位、1MSPS ADC，对标AD7606C且性能更好,-40℃~+125℃ 工作温度
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM2268-QFPTR
- 商品编号
- C42370971
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 1MHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 串口；并口 | |
| 差分输入 | 是 | |
| 积分非线性 | 0.3LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 93dB | |
| 时钟/振荡器 | 内置；外置 | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | SAR | |
| 静态电流 | 16.5mA |
商品概述
CM2268 是一款 16 位、8 通道同步采样数据采集系统。各通道均内置模拟输入钳位保护、可编程增益放大器、低通滤波器和 16 位逐次逼近型模数转换器。该器件还集成了灵活的数字滤波器、低温漂 2.5V 基准电压源、基准电压缓冲器以及高速串行和并行接口。它采用 5V 单电源供电，可处理单端 ±12.5V、±10V、±5V、±2.5V 和差分 ±25V、±20V、±12.5V、±10V、±5V 的真双极性输入信号，所有通道均支持高达 1MSPS 的采样速率。输入钳位保护电路可承受高达 ±19.5V 的电压。1MΩ 的高输入阻抗以及片内滤波器极大地简化了外部电路设计。
商品特性
- 双极性模拟输入范围：单端 ±12.5V、±10V、±5V、±2.5V；差分 ±25V、±20V、±12.5V、±10V、±5V
- 5V 模拟电源，1.71V 至 5.25V 数字接口电源
- 8 通道同步采样输入
- 模拟输入 ESD 高达 7000V
- 93dB 信噪比（无过采样），-107dB 总谐波失真
- ±0.3 LSB 积分非线性误差，±0.5 LSB 微分非线性误差
- 灵活的并行/串行接口，兼容 SPI/QSPI/MICROWIRE/DSP
- 完全集成的数据采集解决方案
- 模拟输入钳位保护
- 具有 1MΩ 输入阻抗的输入缓冲器
- 一阶抗混叠滤波器
- 片内精密基准电压源及缓冲器
- 16 位、1MSPS 模数转换器（所有通道）
- 灵活的数字滤波器，过采样率高达 256 倍
- 23kHz 和 202kHz 两种带宽选项
- 低功耗：运行 175mW，待机 25mW
- LQFP64 10mm×10mm 封装
应用领域
- 数据采集系统
- 仪器仪表和科学测量
- 半导体自动化测试设备
- 电力线监控和保护系统
- 多相电机控制
- 工业自动化控制和轨道交通
