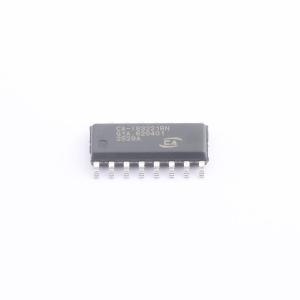

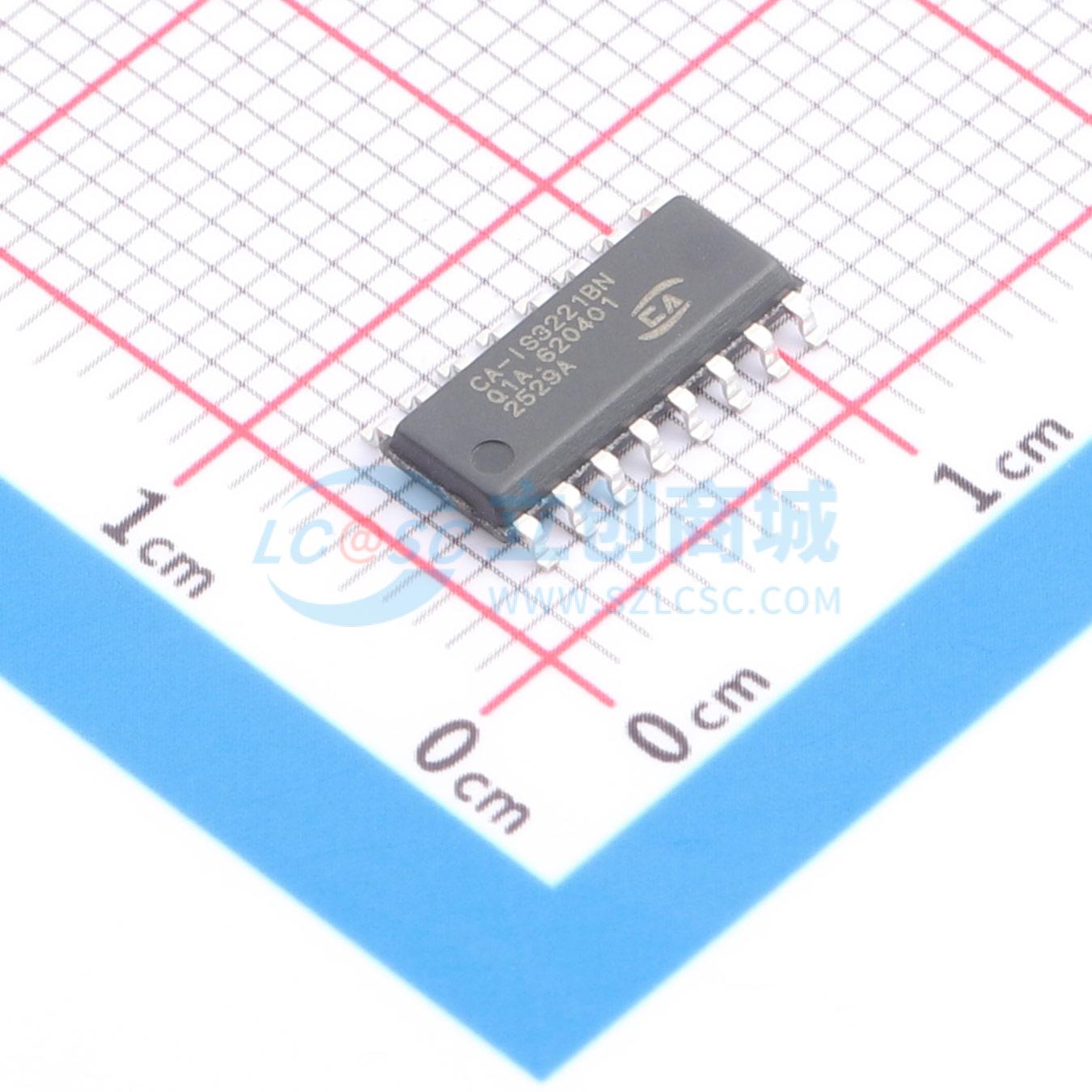

CA-IS3221BN

CA-IS322x 系列产品为双通道、隔离型栅极驱动器，可提供6A 峰值灌电流、5A 峰值拉电流驱动。这些器件支持高速切换，结合器件的超低传输延时(56ns，典型值)、超低脉宽失真等优势，使其成为MOSFET、IGBT、SiC 等大功率晶体管驱动的理想选择，工作频率可达5MHz，适用于各种逆变器、隔离电源、电机驱动等应用。 所有器件采用电容隔离技术，在内部集成数字隔离器。输入侧与驱动器输出侧通过二氧化硅 (SiO₂) 电容绝缘栅隔离，提供高达 3.75kV_RMS (窄体SOIC 封装),以及最小100V/ns 的共模瞬态抗扰度(CMTI)。此外，内部电路在二次侧(输出侧)的驱动器A 与驱动器B 之间提供功能隔离，可承受1500V DC 工作电压。 CA-IS322x 系列栅极驱动器可以配置为双通道低边驱动、双通道高边驱动和半桥驱动，提供可编程死区时间。使能控制(CA-IS3222 的EN 引脚)和禁止控制(CA-IS3221 的DIS 引脚)允许将驱动器A 和驱动器B 的输出快速拉至低电平，关断外部功率晶体管。另外，当输入侧或输出侧电源未上电或开路、或低于UVLO 门限时，或当器件处于禁用状态时，驱动器输出置于默认状态：低电平；当输入信号开路时，驱动器输出同样置于默认状态：低电平，关断外部功率管。 CA-IS322x 输入侧电源 V_CCI 可接受3V to 18V 供电范围，输出侧电源 V_DD 可接受高达25V 的供电电压。工作温度范围为 -40°C 至 +125°C。

• 灵活支持多种配置：双通道低边驱动、双通道高边驱动、半桥驱动支持6A 峰值灌电流、5A 峰值拉电流驱动
• 较宽的供电范围：输入侧 V_CCl 可接受3V 至18V 供电电压范围，输出侧驱动电源 V_DD 可达25V，提供6V、8V 和12V 高精度UVLO 可选
• 确保匹配的传输延迟：56ns(典型值)传输延迟，5ns (最大值)芯片间传输延迟偏差，14ns (最大值)脉宽失真，20ns (典型值)最小输入脉宽
• 可编程死区时间
• -40°C 至 +125°C 工作温度范围
• 高度可靠的电气隔离：较长的绝缘栅寿命： >40 年，3.75kV_RMS (窄体封装)隔离耐压
• 较高的共模瞬态抗扰度(CMTI)：> ±100V/ns
• 可承受8kV 浪涌
• 环保封装：窄体SOIC16 (N)封装
• 安全认证：VDE 基本隔离，根据DIN EN IEC 60747-17 (VDE 0884-17): 2021-10认证，根据UL 1577器件程序认证，根据TUV EN61010-1:2010+A1认证

• 隔离型DC-DC、AC-DC 转换器
• 电机控制
• LED 照明
• 不间断电源(UPS)逆变器
• HEV/EV 电池充电器
