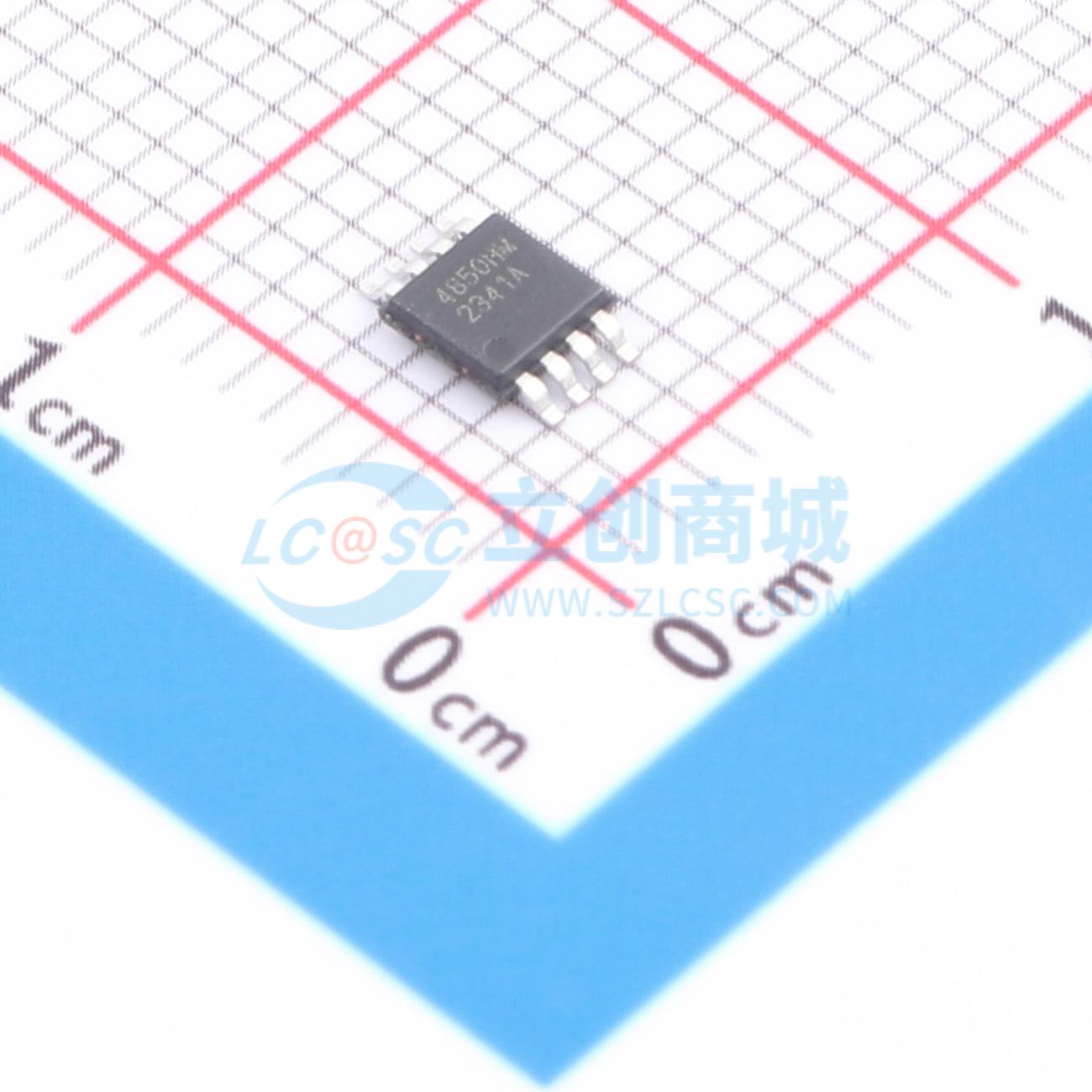

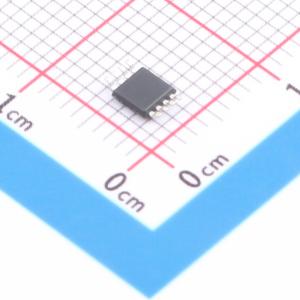

CA-IF4850HM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CA-IF48xx 系列产品为低功耗 RS-485/RS-422 收发器，用于支持嘈杂环境下的可靠通信。器件为通信总线引脚提供 ±30V 的过压保护，确保总线的可靠性；±15V 的共模输入范围超出RS-485 标准所要求的 -7V 至 +12V 范围，使其非常适合系统间具有较高地电位差，长线传输或存在较强干扰的工业应用。该系列收发器还为发送器输出和接收器输入提供 ±15kV（全双工器件）或 ±30kV（半双工器件）的静电放电(ESD)保护，无需额外的系统级保护元件。
品牌名称: Chipanalog(川土微)
商品型号: CA-IF4850HM
商品编号: C42370079
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.104313克(g)

商品参数

商品概述

CA-IF48xx 系列产品为低功耗 RS-485/RS-422 收发器，用于支持嘈杂环境下的可靠通信。器件为通信总线引脚提供 ±30V 的过压保护，确保总线的可靠性；±15V 的共模输入范围超出RS-485 标准所要求的 -7V 至 +12V 范围，使其非常适合系统间具有较高地电位差，长线传输或存在较强干扰的工业应用。该系列收发器还为发送器输出和接收器输入提供 ±15kV（全双工器件）或 ±30kV（半双工器件）的静电放电(ESD)保护，无需额外的系统级保护元件。 CA-IF48xx 器件内部包含一路驱动器(TX)和一路接收器(RX)，工作在 +3.0V 至 +5.5V 电源电压范围，同一器件即可兼容 +3.3V 或 +5V 供电系统。该系列产品中，CA-IF48xxHS/HM/HD 用于提供半双工收发器，而CA-IF48xxFS/FM/FD 用于提供全双工收发器。另外，CA-IF4820 和 CA-IF4850 能够分别以最高 20Mbps 和 50Mbps 的速率收发数据；CA-IF4805 采用限摆率设计，可支持最高 500kbps 的通信速率，以降低EMI。该系列器件的接收器内部集成失效保护电路，确保接收器输入短路、开路或空闲状态下，输出保持在高电平。 CA-IF48xx 系列器件工作在 -40°C 至 +125°C 扩展级温度范围。提供小尺寸、8 引脚MSOP 和 8 引脚DFN 封装，以满足空间受限的应用；8 引脚SOIC 封装兼容工业标准，可轻松替代同类产品。

商品特性

满足RS-485 TIA/EIA-485A 标准且提供更优性能
低EMI 500kbps 数据速率(CA-IF4805)和高达20Mbps (CA-IF4820)及50Mbps(CA-IF4850)的数据速率
1/8单位负载，允许同一总线挂接多达256个收发器
集成保护功能支持可靠通信
驱动器输出与接收器输入引脚具有±30V故障保护
±15V共模电压范围
全双工器件(CA-IF48xxFS/FM/FD)为总线引脚提供±15kV人体模式ESD保护
半双工器件(CA-IF48xxHS/HM/HD)为总线引脚提供±30kV人体模式ESD保护
短路保护
热关断
接收器提供真失效保护，确保接收器输出确认状态
3.0V 至5.5V 供电电压范围
低功耗

应用领域

电机驱动器工厂自动化和控制
电网
楼宇自动化
视频监控
过程控制通信基础设施

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	50Mbps

	属性	参数值
	节点数	256
	静电保护	±30kV
	工作温度	-40℃~+125℃
	静态电流	1.2mA
	通讯模式	半双工
