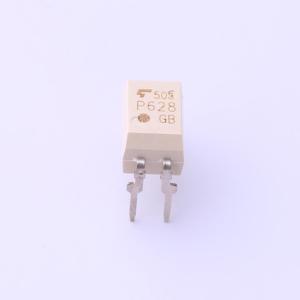

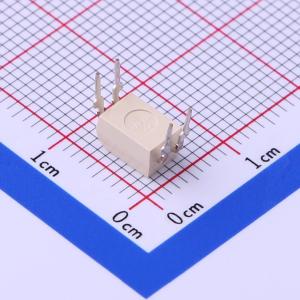

温馨提醒：图片仅供参考，商品以实物为准
TLP628(GB,F)
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由砷化镓红外发光二极管与光电晶体管光耦合而成，集电极-发射极击穿电压为350V。TLP628-2在八引脚塑料DIP封装中提供两个隔离通道，而TLP628-4每个封装提供四个隔离通道。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP628(GB,F)
- 商品编号
- C435821
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.428克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 350V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% |
商品概述
TLP628、TLP628 - 2和TLP628 - 4由砷化镓红外发光二极管与光电晶体管光耦合组成，该光电晶体管的集电极 - 发射极击穿电压高达350V。TLP628 - 2采用八引脚塑料DIP封装，提供两个隔离通道；而TLP628 - 4每个封装提供四个隔离通道。
商品特性
- 集电极 - 发射极电压：350V（最小值）
- 电流传输比：50%（最小值）
- 隔离电压：5000Vrms（最小值）
- UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；可选（D4）VDE认证：DIN EN60747 - 5 - 5
应用领域
- 可编程控制器
- 直流输出模块
- 电信
