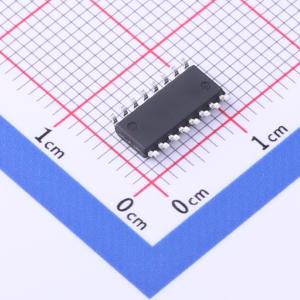

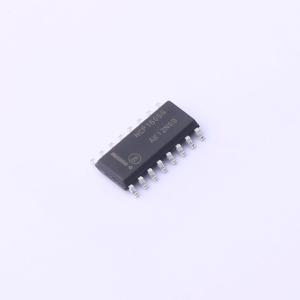

NCP1605DR2G
NCP1605DR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1605是一款控制器，在固定频率、不连续导通模式（DCM）或临界导通模式（CRM）下运行时，可实现接近单位功率因数。该电路采用SOIC - 16封装，集成了构建坚固紧凑的PFC级所需的所有功能，仅需最少的外部元件。此外，它还具备跳周期功能，可将待机损耗降至最低。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1605DR2G
- 商品编号
- C435714
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM；DCM | |
| 工作电压 | 10V~20V | |
| 拉电流(IOH) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 800mA | |
| 开关频率 | 250kHz | |
| 工作电流 | 2.5mA | |
| 静态电流(Iq) | 570uA | |
| 工作温度 | -55℃~+125℃ |
商品概述
NCP1605是一款控制器，在固定频率、不连续导通模式（DCM）或临界导通模式（CRM）下运行时，可实现接近单位功率因数。 该电路采用SOIC - 16封装，集成了构建坚固紧凑的PFC级所需的所有功能，仅需最少的外部元件。此外，它还具备跳周期功能，可将待机损耗降至最低。
商品特性
- 接近单位功率因数
- 固定频率、不连续导通模式运行
- 在大多数恶劣条件下可实现临界导通模式
- 用于启动的无损高压电流源
- 用于低功耗待机模式的软跳周期
- 开关频率高达250 kHz
- 同步能力
- 快速线路/负载瞬态补偿
- 谷底导通
- 高驱动能力：-500 mAΩ/+800 mA
- 指示PFC准备好运行的信号（“pfcOK”引脚）
- VCC范围：10 V至20 V
- 跟随升压操作
- 两种VCC导通阈值选项：NCP1605和NCP1605B为15 V；NCP1605A为10.5 V
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
- 输出欠压和过压保护
- 欠压检测
- 用于平稳启动操作的软启动
- 过流限制
- 零电流检测，保护PFC级免受浪涌电流影响
- 热关断
- 锁存关断能力
应用领域
- 电脑电源
- 所有需要功率因数校正的离线电器
