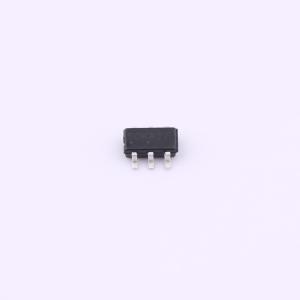

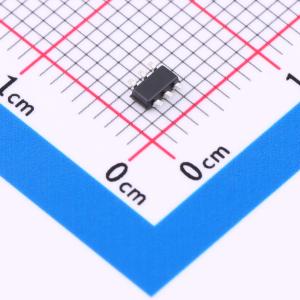

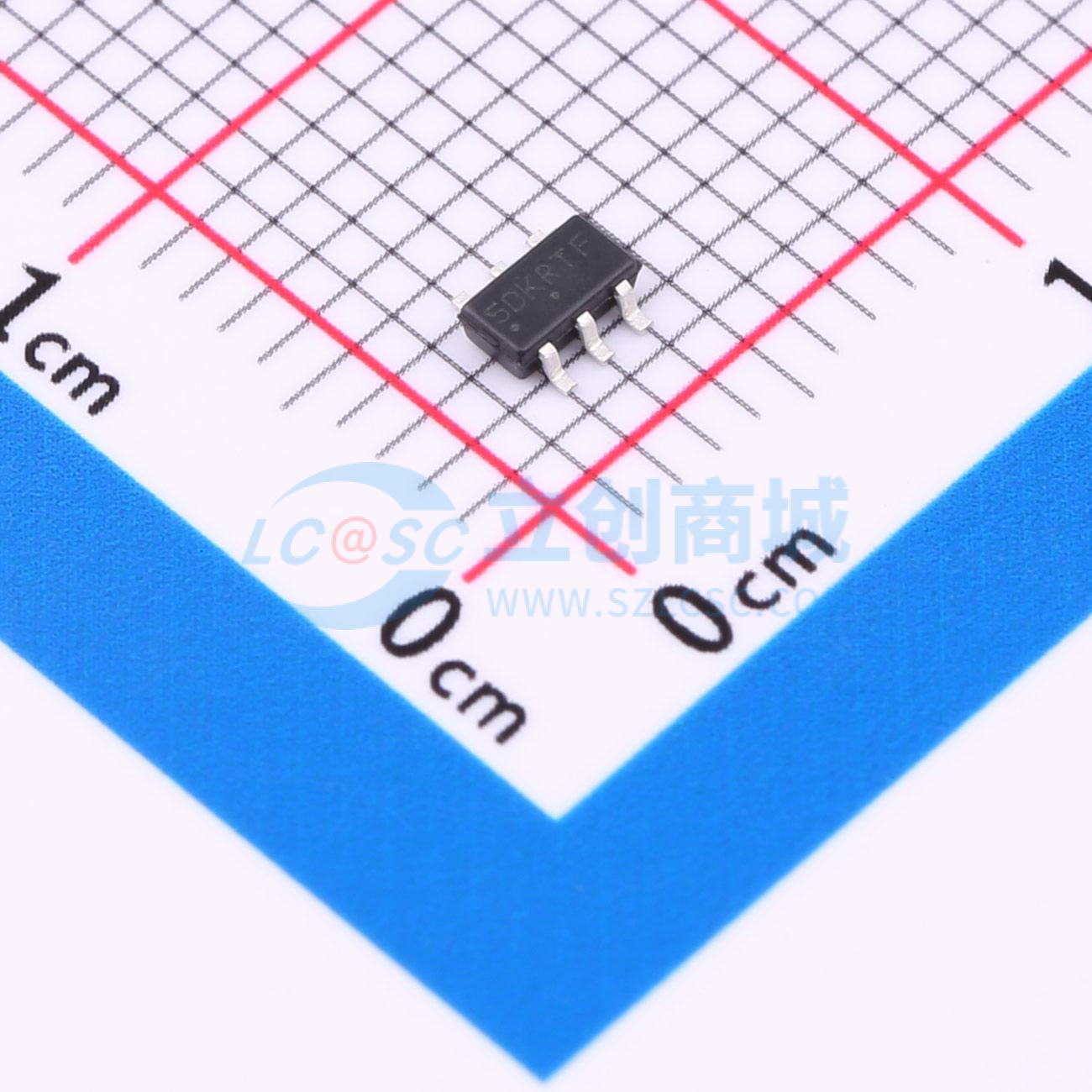

NCP12510BSN100T1G

NCP12510是一款高度集成的PWM控制器，能够在微小的TSOP−6封装中提供坚固且高性能的离线电源。该控制器的电压供应范围高达35 V，拥有一个工作在峰值电流模式控制下的抖动65 kHz或100 kHz开关电路。当次级侧的功率开始下降时，控制器会自动将其开关频率折回到最低26 kHz的水平。随着功率进一步下降，该部件进入跳周期模式，同时限制峰值电流。

安森美半导体专有的集成过功率保护（OPP）允许通过两个外部电阻在不影响待机性能的情况下利用最大输出功率。一个过电压保护（OVP）输入也集成在同一引脚上，可在光耦合器损坏或不利的开环操作情况下保护整个电路。

最后，基于定时器的短路保护提供了最佳的保护方案，允许精确选择保护触发点，而无需担心辅助绕组和电源绕组之间的松散耦合。

NCP12510是基于非常流行的反激式控制器NCP1250改进且引脚兼容的控制器。

NCP12510实现了一种标准的电流模式架构，其中关断事件由峰值电流设定点决定。该组件是低元件数量和成本效益为关键参数的理想选择，特别是在低成本的AC - DC适配器、开放式电源等应用中。更新后的控制器NCP12510集成了当今现代电源设计中通常所需的所有必要组件，带来了多项改进，如无损耗的OPP、OVP/OTP实现、带有预短路功能的短路保护（适用于锁存版本）以及改进的功耗、鲁棒性和ESD能力。

电流模式操作与内部斜率补偿：NCP12510以65或100 kHz的开关频率实现峰值电流模式控制，提供一个内部斜率补偿信号，可轻松与感测电流相加。因此，通过在电流感测信息中串联一个简单的电阻，可以抑制次谐波振荡。 内部OPP：通过将辅助绕组导通期间存在的部分负电压路由到专用的OPP引脚（引脚3），用户可以在母线电压增加时以简单且无损耗的方式改变最大峰值电流设定点。如果该引脚接地，则不会发生OPP补偿。
