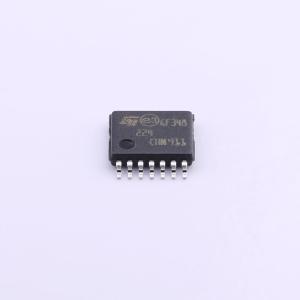

温馨提醒：图片仅供参考，商品以实物为准
LM224PT
低功耗四运算放大器，低输入偏置电流
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM124、LM224x 和 LM324x 由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在宽电压范围内采用单电源供电。采用双电源供电也是可行的，且低电源电流消耗与电源电压的大小无关
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM224PT
- 商品编号
- C435836
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 200pA/℃ | |
| 静态电流(Iq) | 375uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -1.5V~15V |
