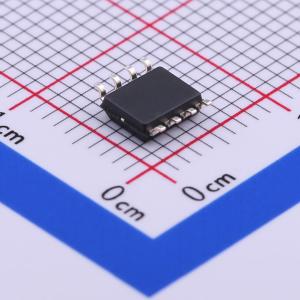

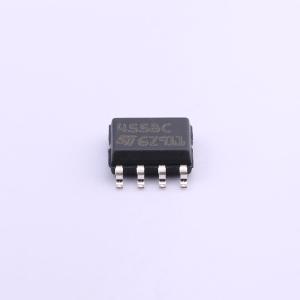

温馨提醒：图片仅供参考，商品以实物为准
MC4558CDT
宽带宽双极型双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC4558是一款高性能单片双运算放大器。该电路集成了MC1458的所有卓越特性，此外，其单位增益带宽是行业标准的三倍。
- 品牌名称
- ST(意法半导体)
- 商品型号
- MC4558CDT
- 商品编号
- C435907
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 5.5MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 2.2V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.3mA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | 2V~20V |
商品概述
MC4558是一款高性能单片双运算放大器。该电路集成了MC1458的所有卓越特性，此外，其单位增益带宽是行业标准的三倍。
商品特性
- 内部补偿
- 短路保护
- 放大器间增益和相位匹配
- 低功耗
- 引脚与MC1458/LM358兼容
- 增益带宽（100 kHz时）：5.5 MHz
