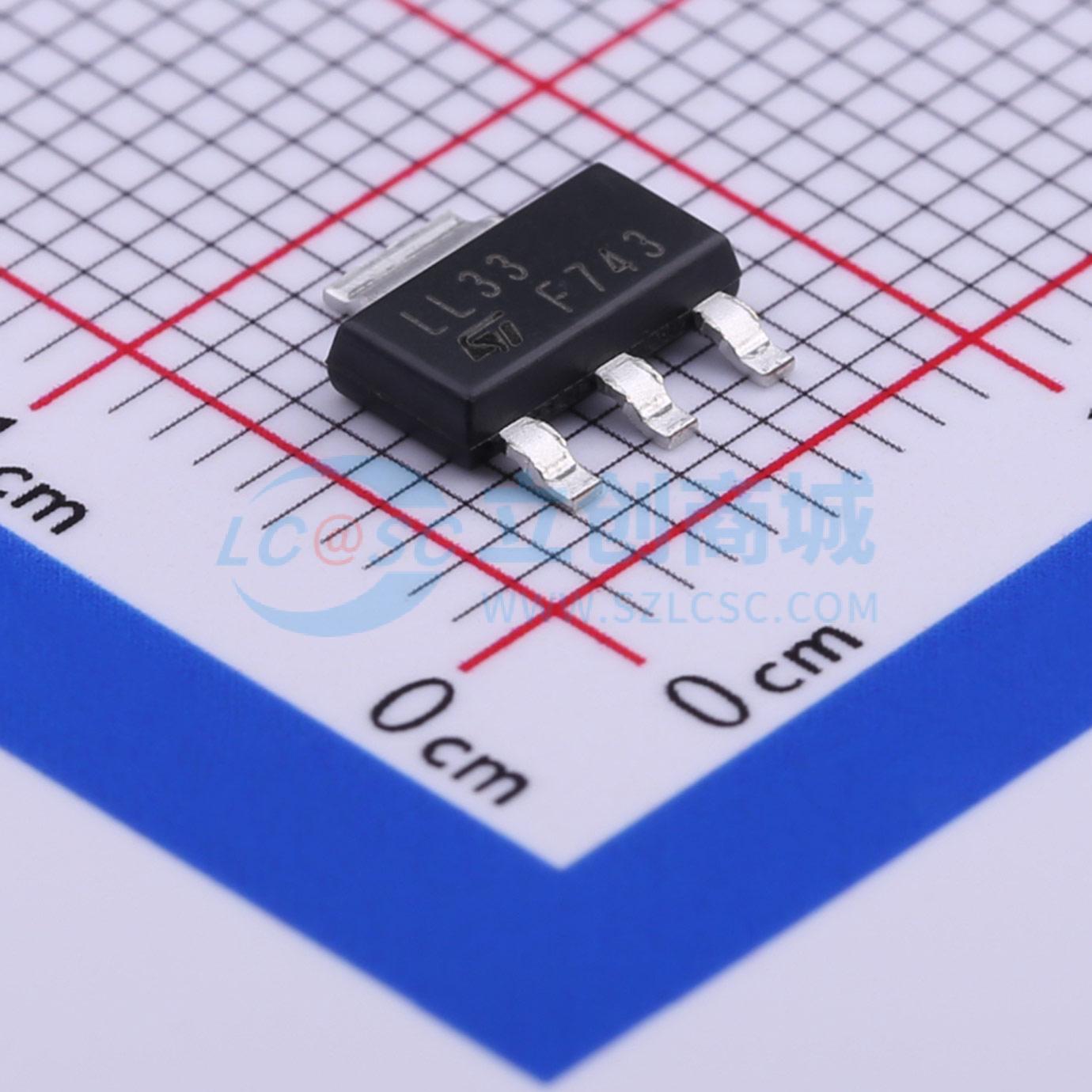

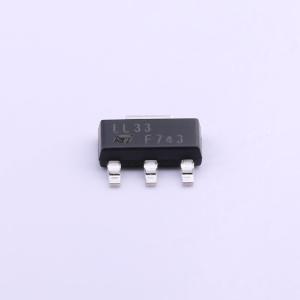

LDL1117S33R
输入18V 输出3.3V 1.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LDL1117可提供最高1.2 A的电流，输入电压范围为2.5 V至18 V，在1.2 A电流下的典型压差为350 mV。它在120 Hz时的电源抑制比高达87 dB，在100 kHz时仍高于40 dB，这使得LDL1117适用于开关电源（SMPS）的直接稳压以及DC-DC转换器的二次线性稳压。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDL1117S33R
- 商品编号
- C435835
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.2A | |
| 电源纹波抑制比(PSRR) | 87dB@(120Hz) | |
| 压差 | 600mV@(1.2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 500uA | |
| 噪声 | 60uVrms | |
| 特性 | 过热保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDL1117可提供最大1.2 A的电流，输入电压范围为2.5 V至18 V，在1.2 A电流下的典型压差为350 mV。 该器件在120 Hz时具有87 dB的高电源抑制比，在100 kHz时仍能保持超过40 dB，使其适用于开关电源（SMPS）的直接稳压以及DC - DC转换器中的二次线性稳压。 该器件具备限流、安全工作区（SOA）和热保护功能。
商品特性
- 输入电压范围：2.5 V至18 V
- 20 V的交流纹波抑制（AMR）
- 提供多种固定输出电压选项：1.2 V（1.185 V）、1.5 V、1.8 V、2.5 V、3 V、3.3 V、5.0 V（其他电压可按需提供）
- 保证输出电流为1.2 A
- 在1.2 A电流下的典型压差为350 mV
- 具备内部热、电流和功率限制功能
- 在120 Hz时电源抑制比（PSRR）高达87 dB
- 工作温度范围：采用SOT223封装时为 -40 ℃至125 ℃
应用领域
- 消费电子
- 工业领域
- 开关电源（SMPS）
- 主板负载点（P.O.L.）DC - DC后置稳压
