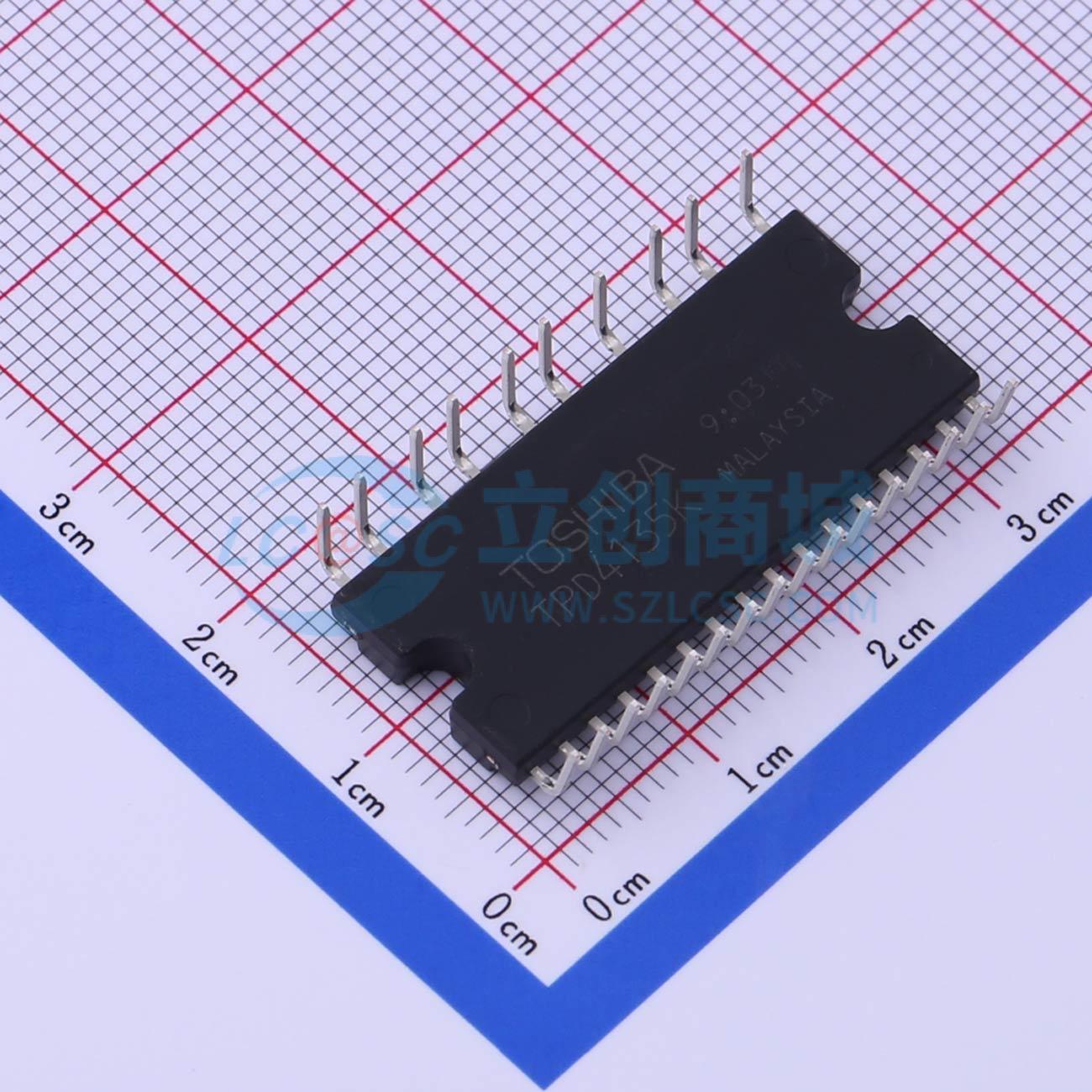

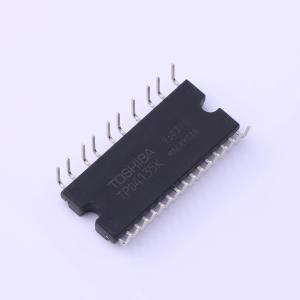

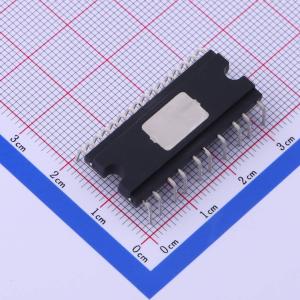

温馨提醒：图片仅供参考，商品以实物为准
TPD4135K(Q,M)
采用高压PWM控制的直流无刷电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD4135K是一款采用高压PWM控制的直流无刷电机驱动器。它采用高压SOI工艺制造，采用三并联电阻电路进行电流检测。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPD4135K(Q,M)
- 商品编号
- C435827
- 商品封装
- DIP-26
- 包装方式
- 管装
- 商品毛重
- 6.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 13.5V~16.5V | |
| 工作温度 | -40℃~+135℃ |
商品概述
TPD4135K是一款采用高压PWM控制的直流无刷电机驱动器，采用高压SOI工艺制造。它采用三并联电阻电路进行电流检测，包含电平转换高端驱动器、低端驱动器、IGBT输出、FRD，以及过流保护电路、欠压保护电路和热关断电路等保护功能。只需将来自MPU或电机控制器的逻辑输入接入TPD4135K，即可轻松控制直流无刷电机。
商品特性
- 高压电源侧和低压信号侧端子分离，非常适合三并联电阻的电流检测。
- 自举电路提供简单的高端电源。
- 内置自举二极管。死区时间最小可设置为1.4 μs，非常适合正弦波驱动。采用IGBT的三相桥输出。
- 内置FRD。
- 具备过流、欠压保护和热关断功能。
- 内置7V（典型值）稳压器。
- 封装：26引脚DIP。
