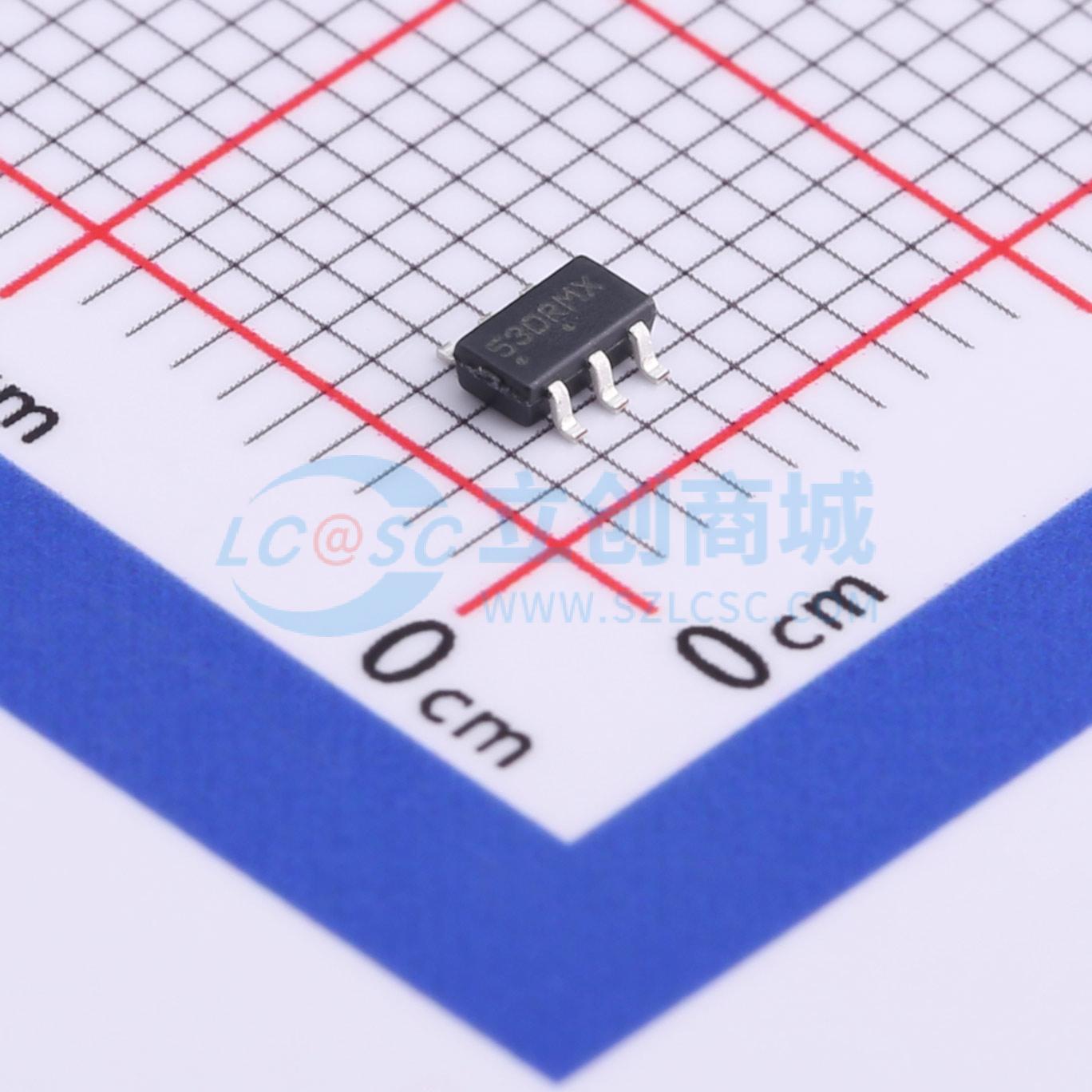

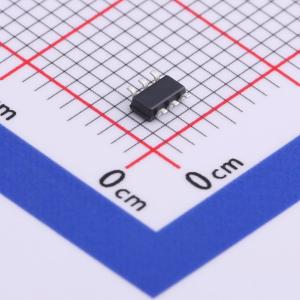

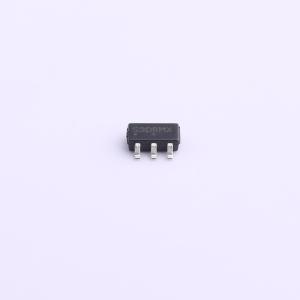

NCP1253BSN100T1G
8.8V~18V
- 描述
- NCP1253是一款高度集成的PWM控制器，能够在小巧的TSOP−6封装中提供坚固且高性能的离线电源。该控制器的电源范围高达28 V，采用峰值电流模式控制，拥有抖动频率为65 kHz或100 kHz的开关电路。当次级侧功率开始下降时，控制器会自动将开关频率降至最低26 kHz。随着功率进一步降低，该器件在限制峰值电流的同时进入跳周期模式。为避免CCM工作时出现次谐波振荡，可通过在电流检测信号中串联一个简单电阻来实现可调斜率补偿。除了基于自动恢复定时器的短路保护外，VCC引脚的过压保护可在光耦损坏或开环工作异常时保护整个电路。NCP1253采用标准的电流模式架构，关断事件由峰值电流设定点决定。该组件是低元件数量和高成本效益为关键参数应用的理想选择，尤其适用于低成本的AC−DC适配器、开放式电源等。借鉴NCP1200系列的成功经验，NCP1253集成了现代电源设计通常所需的所有必要组件，并进行了多项改进，如VCC过压保护或可调斜率补偿信号。• 带内部斜坡补偿的电流模式操作：NCP1253以固定的65 kHz或100 kHz频率实现峰值电流模式控制，提供内部斜坡补偿信号，可轻松与检测到的电流相加。因此，通过在电流检测信息中串联一个简单电阻，可补偿次谐波振荡。• 低启动电流：当控制器在启动期间消耗大量电流时，要实现低空载待机功率始终是一项难题。凭借其专利架构，NCP1253保证最大电流消耗低于15 μA，简化了低待机功率适配器的设计。• EMI抖动：内部低频调制信号会改变振荡器频率的调制节奏。这有助于在传导噪声分析中分散能量。为改善低功率水平下的EMI特性，在频率折返模式（轻载条件）下，抖动功能不会禁用。• 频率折返功能：连续的脉冲流与空载/轻载待机功率要求不兼容。为在这方面表现出色，控制器会监测反馈引脚，当反馈引脚电压达到1.5 Vm时，随着反馈电平继续降低，振荡器开始降低其开关频率。当反馈引脚电压达到1.05 V时，内部会锁定峰值电流设定点，频率继续降低。当反馈电平约为350 mV时，频率可降至26 kHz（典型值）。此时，如果功率继续下降，控制器进入……
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1253BSN100T1G
- 商品编号
- C435713
- 商品封装
- TSOP-6-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.8V~18V | |
| 开关频率 | 92kHz~108kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 工作温度 | -40℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
NCP1253是一款高度集成的PWM控制器，能够在小巧的TSOP−6封装中提供坚固且高性能的离线电源。该控制器的电源范围高达28 V，采用峰值电流模式控制，拥有抖动频率为65 kHz或100 kHz的开关电路。当次级侧功率开始下降时，控制器会自动将开关频率降至最低26 kHz。随着功率进一步降低，该器件在限制峰值电流的同时进入跳周期模式。为避免CCM工作时出现次谐波振荡，可通过在电流检测信号中串联一个简单电阻来实现可调斜率补偿。 除了基于自动恢复定时器的短路保护外，VCC引脚的过压保护可在光耦损坏或开环工作异常时保护整个电路。 NCP1253采用标准的电流模式架构，关断事件由峰值电流设定点决定。该组件是低元件数量和高成本效益为关键参数应用的理想选择，尤其适用于低成本的AC−DC适配器、开放式电源等。借鉴NCP1200系列的成功经验，NCP1253集成了现代电源设计通常所需的所有必要组件，并进行了多项改进，如VCC过压保护或可调斜率补偿信号。 • 带内部斜坡补偿的电流模式操作：NCP1253以固定的65 kHz或100 kHz频率实现峰值电流模式控制，提供内部斜坡补偿信号，可轻松与检测到的电流相加。因此，通过在电流检测信息中串联一个简单电阻，可补偿次谐波振荡。 • 低启动电流：当控制器在启动期间消耗大量电流时，要实现低空载待机功率始终是一项难题。凭借其专利架构，NCP1253保证最大电流消耗低于15 μA，简化了低待机功率适配器的设计。 • EMI抖动：内部低频调制信号会改变振荡器频率的调制节奏。这有助于在传导噪声分析中分散能量。为改善低功率水平下的EMI特性，在频率折返模式（轻载条件）下，抖动功能不会禁用。 • 频率折返功能：连续的脉冲流与空载/轻载待机功率要求不兼容。为在这方面表现出色，控制器会监测反馈引脚，当反馈引脚电压达到1.5 Vm时，随着反馈电平继续降低，振荡器开始降低其开关频率。当反馈引脚电压达到1.05 V时，内部会锁定峰值电流设定点，频率继续降低。当反馈电平约为350 mV时，频率可降至26 kHz（典型值）。此时，如果功率继续下降，控制器进入……
商品特性
- 固定频率65 kHz或100 kHz电流模式控制操作
- 轻载条件下频率折返至26 kHz并进入跳周期模式
- 可调斜坡补偿
- 内部固定4 ms软启动
- 基于定时器的自动恢复或锁存式短路保护
- 正常模式和频率折返模式下的频率抖动
- VCC引脚锁存式过压保护
- 最高28 V的VCC工作电压
- 极低的空载待机功率
- 这些是无铅器件
应用领域
- 用于电视、机顶盒和打印机的AC−DC转换器
- 用于笔记本电脑和上网本的离线适配器
