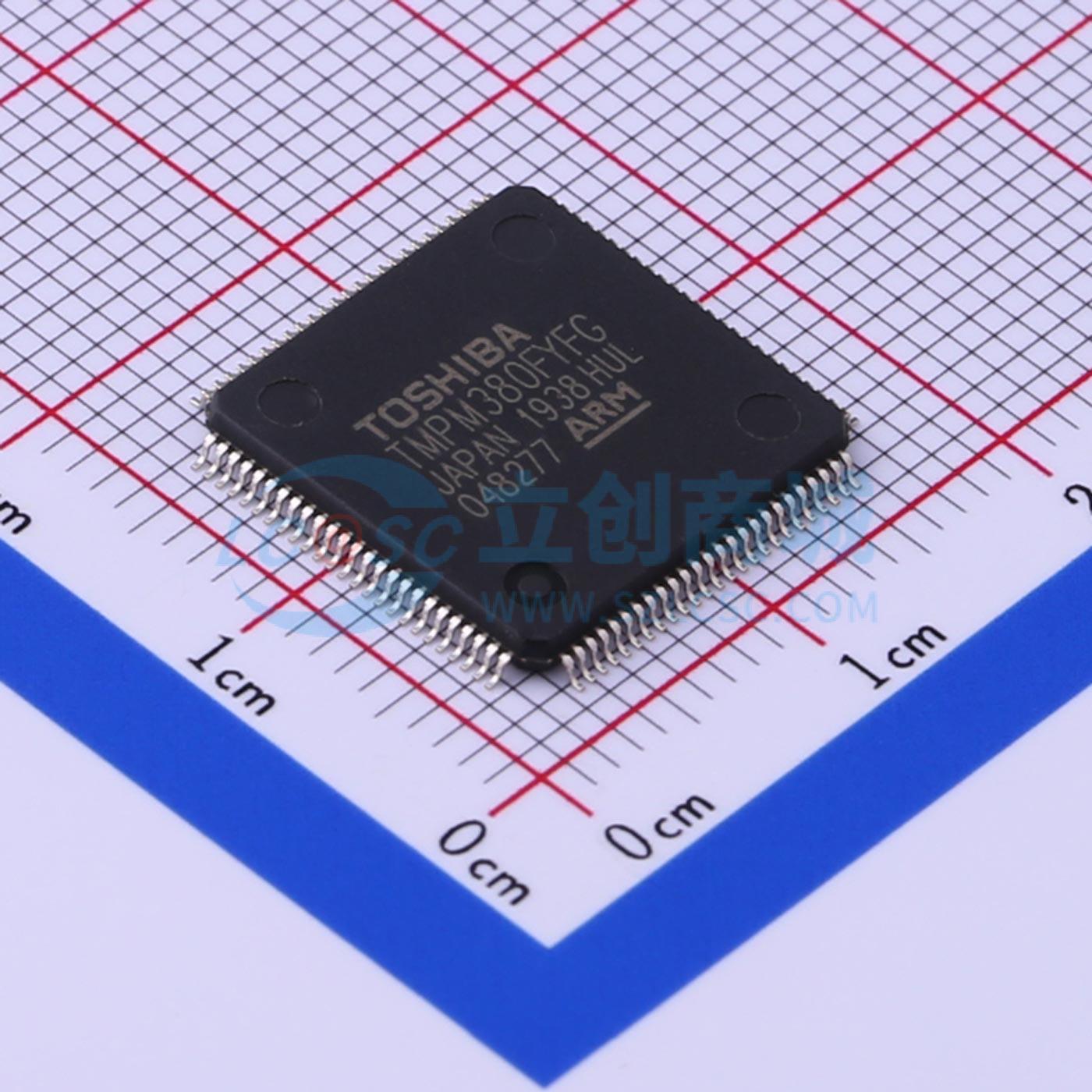

TMPM380FYFG(C,J)

高性能微控制器包含一个多用途定时器，用于控制家用电器中的电源设备，并实现5V单电源供电操作以实现对电磁加热(IH)器具和电机的控制。

• ARM CorteX-M3 CPU 核心
  • 工作电压：4.0至5.5 V
  • 最大工作频率：40 MHz（通过PLL将10 MHz X 4）
  • 片上调试电路 JTAG/SWD/SWV, TRACE (DATA2位)

内置功能

• 12位AD转换器：2 µs转换时间，18通道
• 多用途定时器(MPT)：3通道（注意：三相PWM为2通道）
• 三相PWM输出：同步3通道PWM输出（带AD转换触发）
• IGBT控制定时器：同步2通道PPG输出，外部触发启动，死区时间输出，紧急情况下的保护电路控制
• 编码器输入：2通道
• 16位定时器：8通道
• RTC：1通道
• SIO/UART：5通道
• I2C/SIO：2通道（1通道与SSP共享）
• SSP（SPI模式）：2通道（1通道与I2C/SIO共享）
• 遥控信号预处理器：1通道
• DMA控制器：2通道
• 上电复位电路
• 电压检测电路
• 内部振荡器（10 MHz）
• 振荡频率检测器（仅当使用外部振荡器时）

闪存大小

• TMPM380FWFG：128 K字节ROM（Flash），12 K字节RAM
• TMPM380FWDFG：128 K字节ROM（Flash），12 K字节RAM
• TMPM380FYFG：256 K字节ROM（Flash），16 K字节RAM
• TMPM380FYDFG：256 K字节ROM（Flash），16 K字节RAM

封装信息

• 封装名称：LQFP100-P-1414-0.50H
• 引脚分配
• 封装名称：QFP100-P-1420-0.65Q
