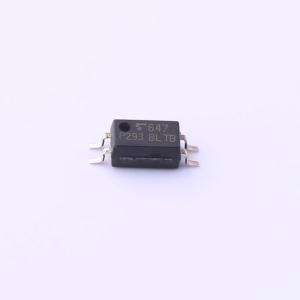

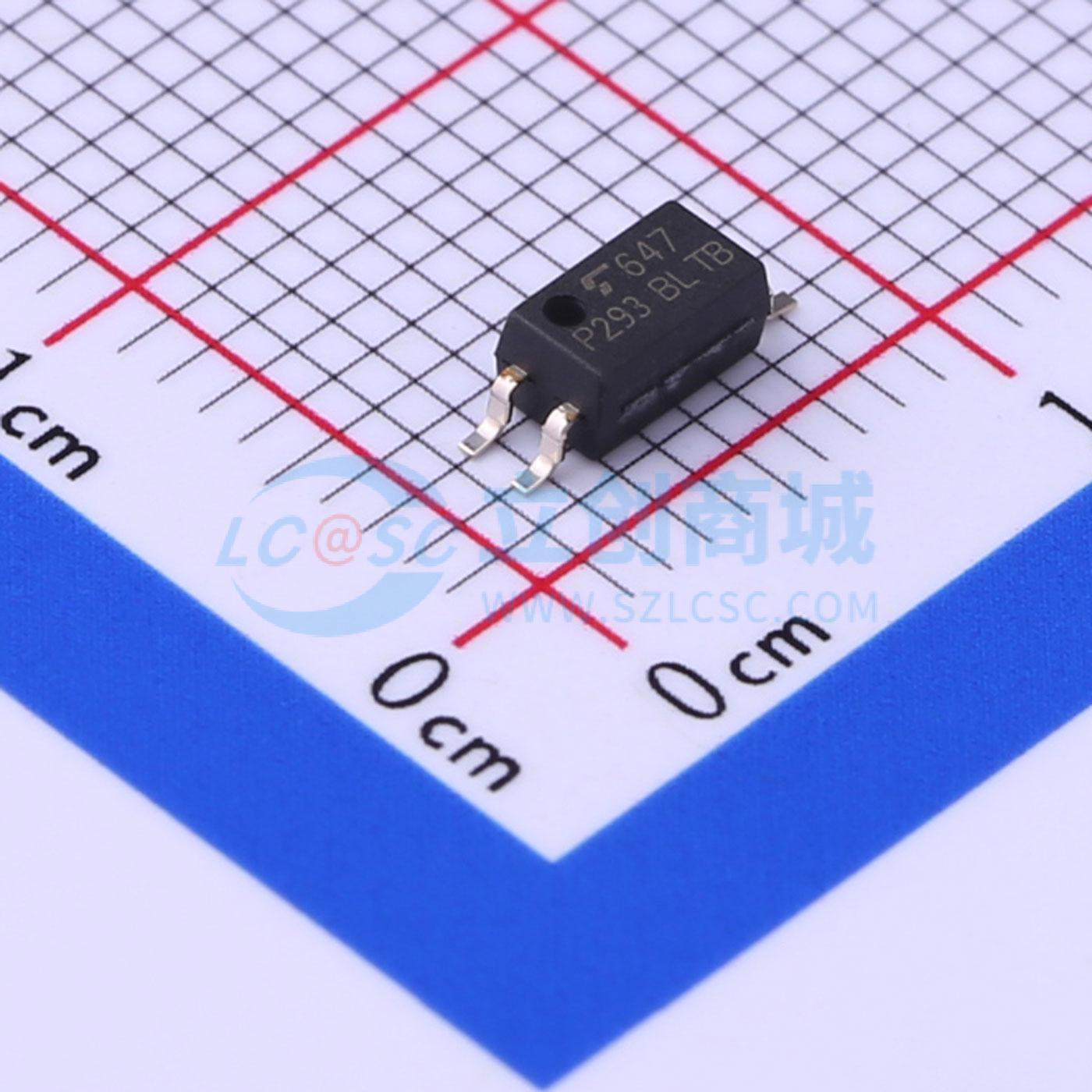

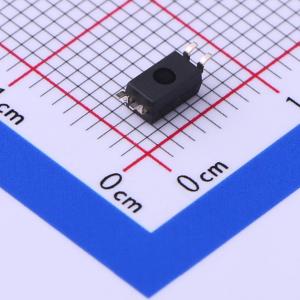

TLP293(BL,E
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP293是一款低输入、高隔离型光电耦合器，采用SO4封装，由光电晶体管与红外发光二极管光耦合而成。由于TLP293保证了高隔离电压（3750 Vrms），且工作温度范围宽（Ta = -55至125 °C），因此适用于可编程控制器等高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP293(BL,E
- 商品编号
- C435820
- 商品封装
- SO-4-175mil
- 包装方式
- 管装
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
TLP293是一款低输入、高隔离型光电耦合器，采用SO4封装，由与红外发光二极管光耦合的光电晶体管组成。由于TLP293保证了高隔离电压（3750 Vrms）和较宽的工作温度范围Ta = -55至125 ℃，因此适用于高密度表面贴装应用，如可编程控制器。
商品特性
- 集电极 - 发射极电压：80 V（最小值）
- 电流传输比：50%（最小值）（IF = 0.5 mA，VCE = 5 V），GB等级：100%（最小值）（IF = 0.5 mA，VCE = 5 V）
- 隔离电压：3750 Vrms（最小值）
- 工作温度：-55至125 ℃
- 安全标准：UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN 60747-5-5、EN 62368-1；CQC认证：GB4943.1、GB8898
应用领域
- 开关电源
- 可编程逻辑控制器（PLC）
- 输入/输出接口板
