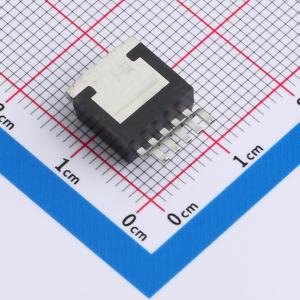

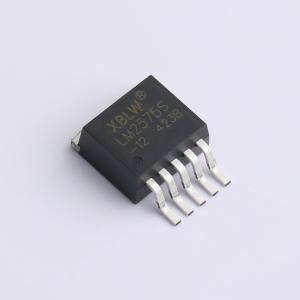

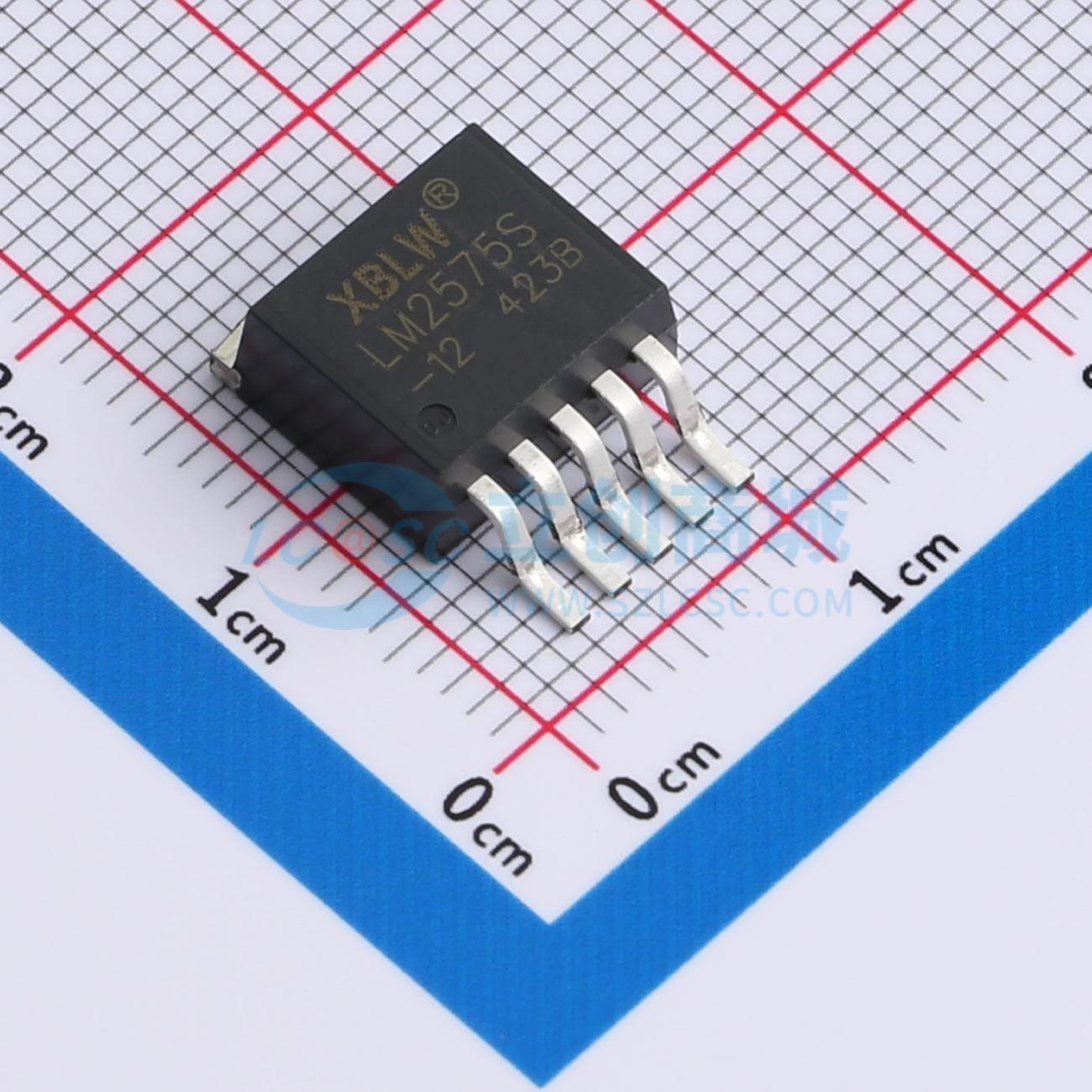

LM2575S-12(XBLW)

2A降压型电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2575T-12是一款输出固定电压12V，输入电压范围是14~40V,输出电流为2A的DC-DC降压型稳压器.
品牌名称: XBLW(芯伯乐)
商品型号: LM2575S-12(XBLW)
商品编号: C41369533
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 2.0606克(g)

商品参数

商品概述

LM2575系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动2A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 LM2575系列是常用三端线性稳压器的高效替代品。它能大幅减小散热片的尺寸，在某些情况下甚至无需散热片。多家不同制造商提供与LM2575配套使用的标准电感系列。这一特性极大地简化了开关电源的设计。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。

商品特性

3.3V、5V、12V和可调输出版本
保证2A输出电流
可调版本输出电压范围为1.23V至37V，在电压和负载条件下最大误差±4%
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
高效率
使用现成的标准电感
热关断和电流限制保护
宽输入电压范围，最高可达40V
仅需4个外部元件

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（Buck - Boost）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~40V
	输出电压	12V
	输出电流	2A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	固定
