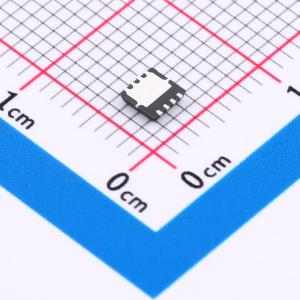

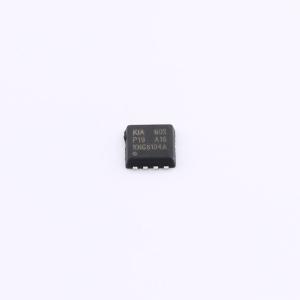

温馨提醒：图片仅供参考，商品以实物为准
KNG8104A
30A、40V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)=12mΩ (typ.)@VGS = 10V。 极低导通电阻RDS(ON)。 低Crss。 快速开关。 100%雪崩测试。 改善的dv/dt能力。应用：PWM应用。 电源管理
- 品牌名称
- KIA
- 商品型号
- KNG8104A
- 商品编号
- C41369549
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.10262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 96W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18nC@10V | |
| 输入电容(Ciss) | 850pF | |
| 反向传输电容(Crss) | 62pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF |
商品特性
- 采用先进的SGT技术
- 器件额定值：VDS = 40 V，ID = 260 A
- RDS(ON) = 1.1 mΩ（典型值）@ VGS = 10 V
- 专有高密度沟槽技术
- 符合RoHS标准且无卤素
应用领域
- 电池管理系统
- 负载开关
- 无刷直流电机控制
