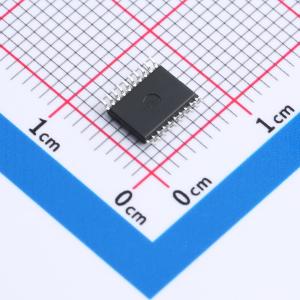

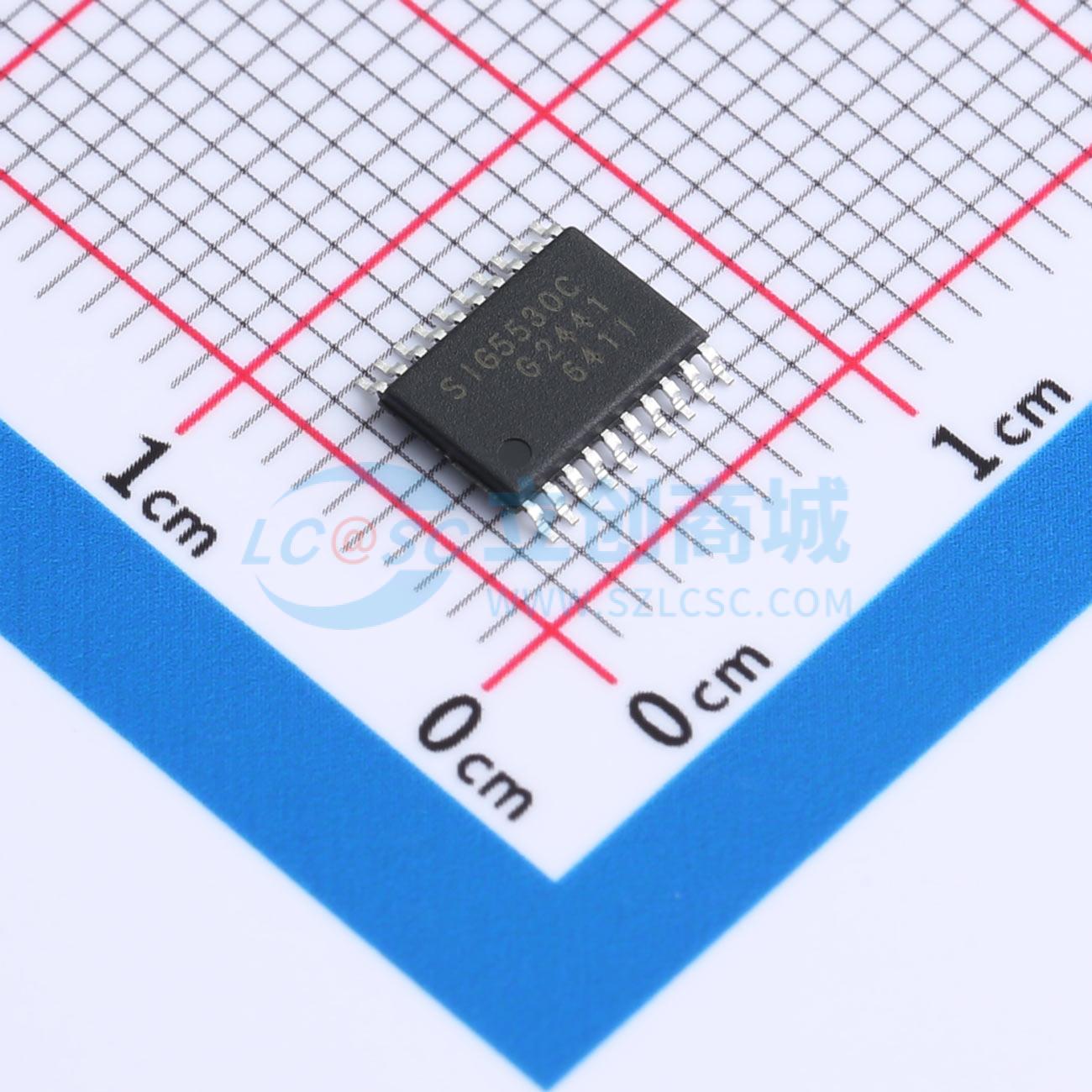

温馨提醒：图片仅供参考，商品以实物为准

SIG5530C-ITSP20-RL

内置增益为64的超低噪声放大器的24bit Σ-Δ型ADC

描述: 该设备包含一个固定增益为64的超低噪声放大器、一个delta-sigma调制器和一个可编程的SINC3/SINC1数字滤波器。
品牌名称: Signal Micro(信格勒)
商品型号: SIG5530C-ITSP20-RL
商品编号: C41367345
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.269克(g)

商品参数

商品概述

SIG5530A是一款低噪声、低漂移、高分辨率的24位模数转换器（ADC），集成增益放大器，为桥式传感器提供高精度测量解决方案。该器件包含一个固定增益为64的超低噪声放大器、一个Δ-Σ调制器和一个可编程的SINC3/SINC1数字滤波器。对于SIG5530A，输出数据速率可配置为1.875、3.75、7.5、15、30、60、120、240、480、960和1920SPS。模拟输入端提供烧断电流源，用于传感器连接诊断。提供偏移和增益校准寄存器，可通过校准命令或直接写入寄存器来校准ADC误差或整个系统误差。采用SPI兼容接口进行设备配置，并提供奇偶校验以确保数据完整性。片上振荡器、外部时钟或外部晶体均可作为设备的时钟源。该器件可使用±2.375V至±2.625V的双极性模拟电源，或4.75V至5.25V的单极性模拟电源。 SIG5530A采用20引脚TSSOP封装。这些器件在-40℃至+125℃的温度范围内完全符合规格要求。 SIG5530C是SIG5530A的低成本版本，仅支持1.875、3.75、7.5、15、30、60、120和240SPS的数据速率。

商品特性

放大器增益：64
可选数据速率：1.875至1920SPS（SIG5530A）；1.875至240SPS（SIG5530C）
均方根噪声：7.5SPS时为16nV
1.875SPS时无噪声位数为20.4位
偏移漂移：5nV/℃
增益漂移：0.5ppm/℃
积分非线性：3ppm
内部或外部时钟
烧断电流源
奇偶校验
电源：AVDD：4.75V至5.25V或±2.5V；DVDD：2.7V至5.25V
电流：4.0mA
封装：20引脚TSSOP

应用领域

秤
应变计
压力传感器
工业过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	1.875Hz
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	1MHz~5MHz；4.9152MHz
	基准电压源	外置
	可变增益	不支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	240Hz
	静态电流	4mA
