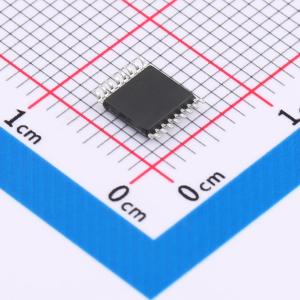

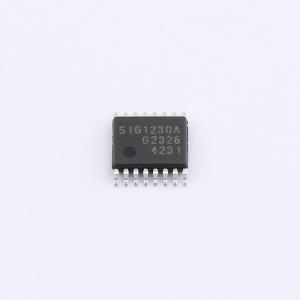

温馨提醒：图片仅供参考，商品以实物为准

SIG1230A-ITSP16-RL

带可编程增益放大器（PGA）的20bit Σ-Δ模数转换器（ADC）

描述: SIG1230A是一款低噪声、低漂移、高分辨率的20位模数转换器(ADC)，内置可编程增益放大器(PGA)，提供高精度测量解决方案，适用于桥式传感器。
品牌名称: Signal Micro(信格勒)
商品型号: SIG1230A-ITSP16-RL
商品编号: C41367347
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.2725克(g)

商品参数

商品概述

SIG1230A是一款低噪声、低漂移、高分辨率的20位模数转换器（ADC），集成了可编程增益放大器（PGA），可为桥式传感器提供高精度测量解决方案。该器件包含一个低噪声PGA，增益可选64或128，一个Δ-Σ调制器和一个SINC4数字滤波器。该器件提供两种数据速率：10SPS和80SPS。采用SPI兼容接口进行设备配置，并提供奇偶校验以确保数据完整性。片上振荡器或外部时钟均可作为器件的时钟源。 SIG1230A采用16引脚TSSOP封装，在-40℃至+125℃的温度范围内完全符合规格要求。

商品特性

PGA增益：64或128
数据速率：10SPS或80SPS
均方根噪声：10SPS时为32nV
失调漂移：10nV/℃
增益漂移：2ppm/℃
内部或外部时钟
奇偶校验
电源
AVDD：2.7V至5.25V
DVDD：2.7V至5.25V
电流：0.8mA
封装：16引脚TSSOP

应用领域

秤
应变计
压力传感器
工业过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	20位
	采样率	10Hz；80Hz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	-

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置；外置
	时钟频率(fc)	1.536MHz；1MHz~1.6MHz
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	80Hz；10Hz
	静态电流	600uA
