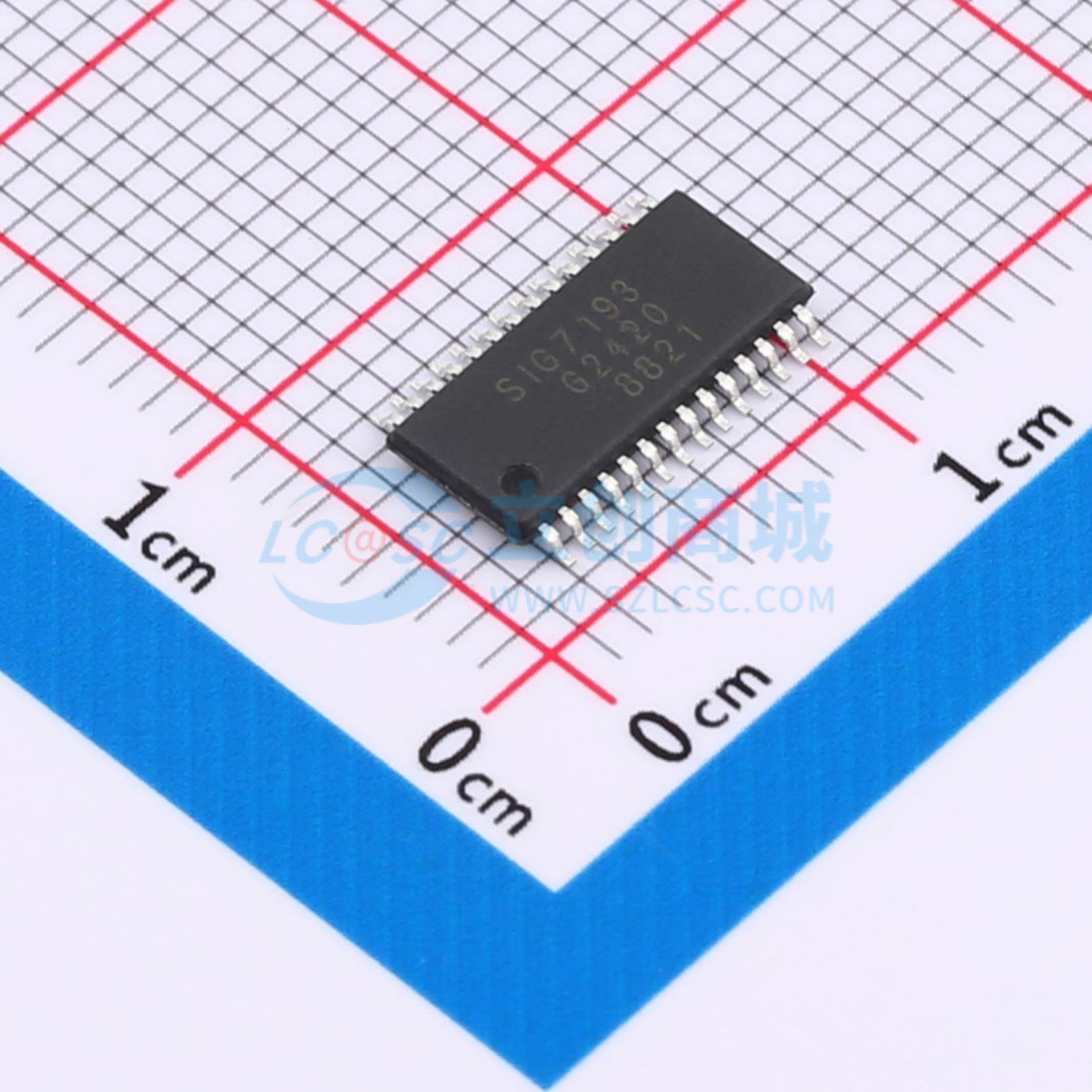

温馨提醒：图片仅供参考，商品以实物为准

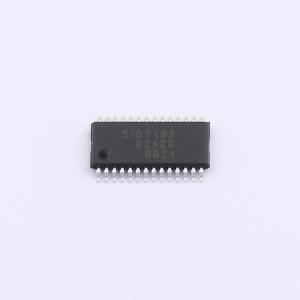

SIG7193-ITSP28-RL

带可编程增益放大器（PGA）的 24 bit 、4.8kSPS 西格玛-德尔塔模数转换器（ADC）

描述: SIG7193是一款低噪声、低漂移、高分辨率24位模数转换器，内置可编程增益放大器(PGA)，适用于桥式传感器、热电偶和电阻温度设备(RTD)的高精度测量解决方案。
品牌名称: Signal Micro(信格勒)
商品型号: SIG7193-ITSP28-RL
商品编号: C41367350
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.3525克(g)

商品参数

商品概述

SIG7193是一款低噪声、低漂移、高分辨率的24位模数转换器（ADC），集成了可编程增益放大器（PGA），可为桥式传感器、热电偶和电阻式温度传感器（RTD）提供高精度测量解决方案。该器件包含一个低噪声PGA，增益可选1、2、4、8、16、32、64和128，一个Δ - Σ调制器，以及一个可编程数字SINC4/SINC3/快速稳定滤波器。还提供50Hz/60Hz同时抑制选项。该器件的输出数据速率可配置为4.7SPS至4800SPS。此器件具备通道排序功能，可自动测量四个差分输入或八个伪差分输入。模拟输入端设有烧断电流源，用于传感器连接诊断。提供偏移和增益校准寄存器，可通过校准命令或直接写入寄存器来校准ADC误差或整个系统误差。采用SPI兼容接口进行器件配置，并提供奇偶校验以确保数据完整性。片上振荡器、外部时钟或外部晶体均可作为器件的时钟源。该器件可使用±1.35V至±2.625V的双极性模拟电源，或2.7V至5.25V的单极性模拟电源。 SIG7193采用28引脚TSSOP封装，在-40℃至+125℃的温度范围内完全符合规格要求。

商品特性

可编程增益：1/2/4/8/16/32/64/128
数据速率：4.7SPS至4.8kSPS
均方根噪声：10SPS时为15nV（增益 = 128）
10SPS时22.4位无噪声位（增益 = 1）
偏移漂移：3nV/℃（增益 = 128）
增益漂移：0.5ppm/℃
积分非线性：2ppm
内部或外部时钟
同时抑制50Hz/60Hz
4个差分/8个伪差分输入
自动通道排序器
烧断电流源
4个通用数字输出
奇偶校验
电源：AVDD：2.7V至5.25V或±2.5V；DVDD：2.7V至5.25V
电流：2.7mA
封装：28引脚TSSOP

应用领域

称重秤
应变计
温度测量
工业过程控制
压力传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	4.7Hz
	通道数	4
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	1MHz~5MHz；4.9152MHz
	基准电压源	内置；外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	4.7Hz；4.8kHz
	静态电流	2.7mA
