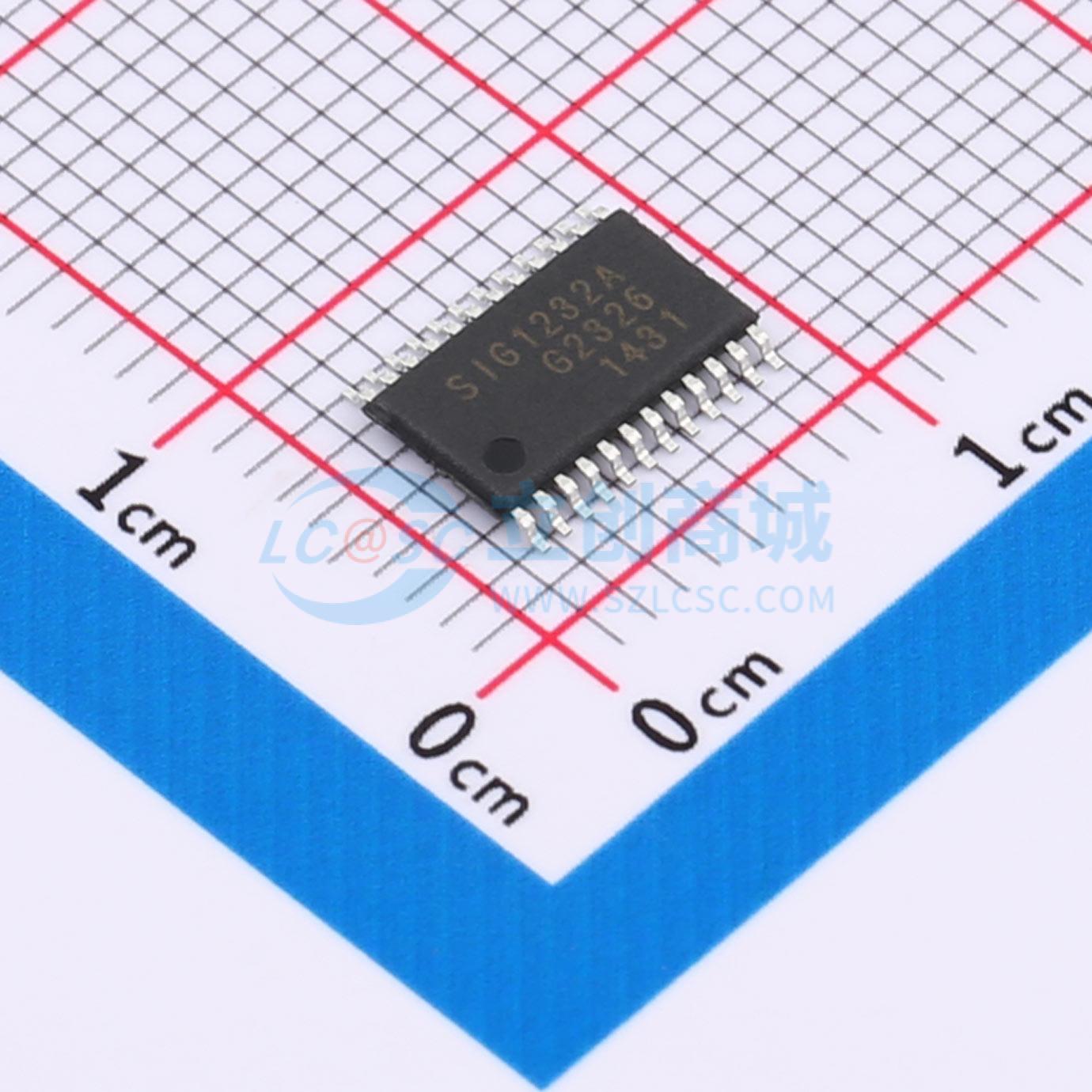

温馨提醒：图片仅供参考，商品以实物为准
SIG1232A-ITSP24-RL
带可编程增益放大器（PGA）的24bit Σ-Δ模数转换器（ADC）
- 描述
- 低噪声、低漂移、高分辨率24位模数转换器(ADC)，内置可编程增益放大器(PGA)，提供高精度测量解决方案，适用于桥式传感器。
- 商品型号
- SIG1232A-ITSP24-RL
- 商品编号
- C41367346
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.3225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 10Hz；80Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 1.536MHz；1MHz~1.6MHz | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 80Hz；10Hz | |
| 静态电流 | 1.5mA |
商品概述
SIG1232A是一款低噪声、低漂移、高分辨率的24位模数转换器（ADC），集成了可编程增益放大器（PGA），可为桥式传感器提供高精度测量解决方案。 该器件包含一个低噪声PGA，增益可选1、2、64和128，一个Δ-Σ调制器和一个SINC4数字滤波器。该器件提供两种数据速率：10SPS和80SPS。 采用SPI兼容接口进行设备配置，并提供奇偶校验以确保数据完整性。 片上振荡器、外部时钟或外部晶体均可作为该器件的时钟源。 SIG1232A采用24引脚TSSOP封装，在-40℃至+125℃的温度范围内完全符合规格要求。
商品特性
- PGA增益：1、2、64和128
- 数据速率：10SPS和80SPS
- 均方根噪声：10SPS时为19nV
- 失调漂移：5nV/℃
- 增益漂移：1ppm/℃
- 内部或外部时钟
- 奇偶校验
- 电源：AVDD：2.7V至5.25V；DVDD：2.7V至5.25V
- 电流：1.5mA
- 封装：24引脚TSSOP
应用领域
- 秤
- 应变计
- 压力传感器
- 工业过程控制
