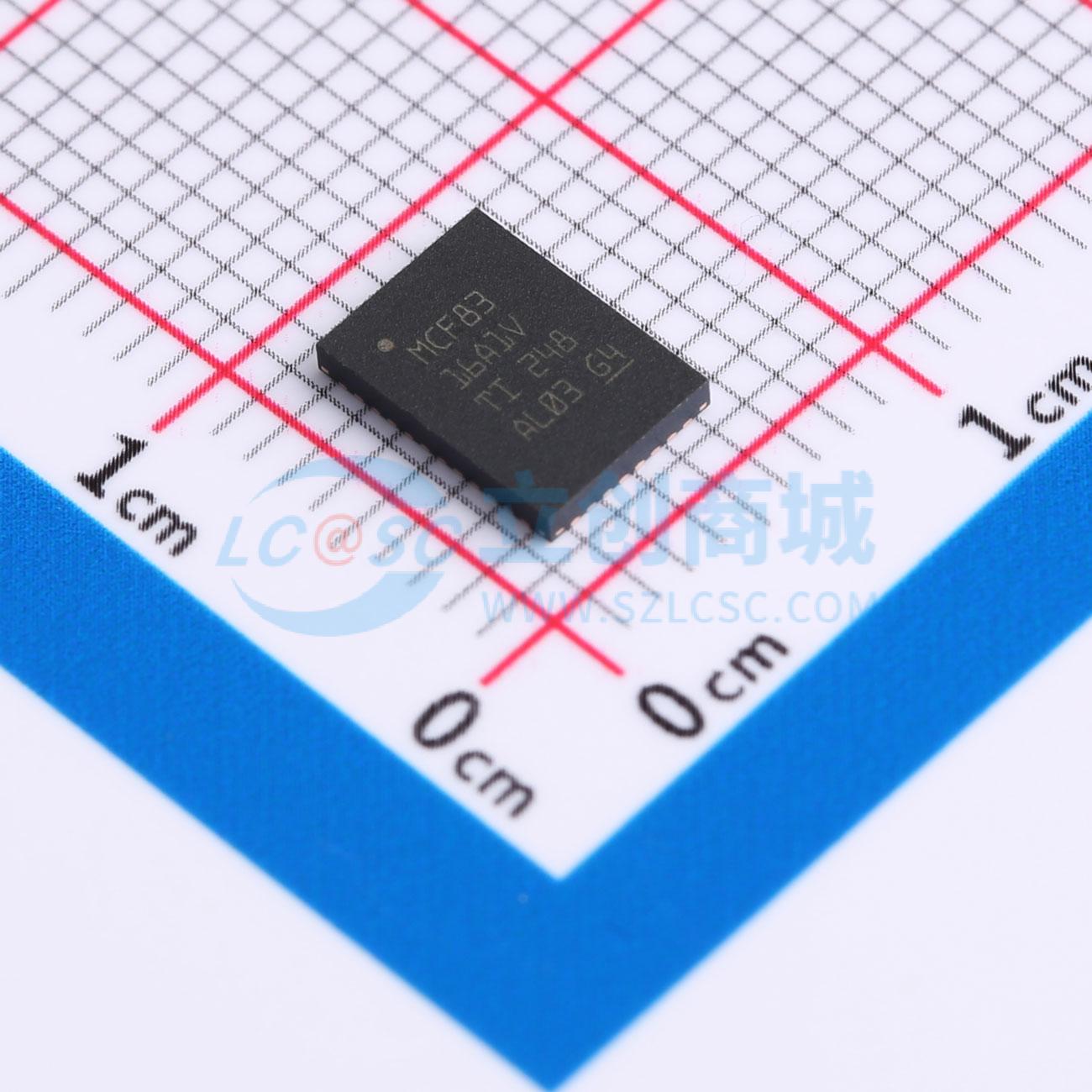

MCF8316A1VRGFR

MCF8316A 为驱动峰值电流高达 8A 的速度受控型 12V 至 24V 无刷直流电机 (BLDC) 或永磁同步电机 (PMSM) 的客户提供了一个单芯片无代码无传感器 FOC 解决方案。MCF8316A 集成了三个 1/2H 桥，具有 40V 的绝对最大电压和 95mΩ 的超低 RDS(ON)（高侧 + 低侧）。可调降压稳压器和 LDO 的电源管理系列

• 采用集成无传感器电机控制算法的三相 BLDC 电机驱动器
• 无代码场定向控制 (FOC)
• 使用电机参数提取工具 (MPET) 离线测量电机参数
• 5 点可配置速度配置文件支持
• 通过正向重新同步和反向驱动支持风力机
• 模拟，PWM，频率或基于 I2C 的速度输入
• 可配置的电机启动和停止选项
• 抗电压浪涌保护可防止过压
• 4.5V 至 35V 工作电压（绝对最大值 40V）
• 高输出电流能力：8A 峰值
• 低 MOSFET 导通状态电阻，TA = 25°C 时，RDS(ON)(HS + LS) 为 95mΩ
• 低功耗睡眠模式，VVm = 24V、TA = 25°C 时为 3μA（最大值）
• 速度环路精度：3% 使用内部时钟，1% 使用外部时钟参考
• 用于存储器件配置的客户可配置非易失性存储器 (EEPROM)
• 支持高达 75kHz 的 PWM 频率，以支持低电感电机
• 不需要外部电流检测电阻器，内置电流感测功能
• 内置 3.3V ±5%、20mA LDO 稳压器
• 内置 3.3V/5V、170mA 降压稳压器
• 专用 DRVOFF 引脚以禁用（高阻态）输出
• 展频和压摆率，用于降低 EMI
• 电源欠压锁定 (UVLO)
• 电机锁定检测（5 种不同类型）
• 过流保护 (OCP)
• 热警告和热关断 (OTW/TSD)
• 故障条件指示引脚 (nFAULT)
• 可选择通过 I2C 接口进行故障诊断
• 能够为器件生成 3.3V 或 5.0V 电压轨，可用于为外部电路供电
• 算法配置可存储在非易失性 EEPROM 中，从而允许器件在配置后独立运行。该器件通过 PWM 输入、模拟电压、可变频率方波或 I2C 命令接收速度命令。MCF8316A 集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统

• 无刷直流 (BLDC) 电机模块
• 住宅和起居风扇
• 空气净化器和加湿器风扇
• 洗衣机和洗碗机泵
• 汽车风扇和风机
• 医用 CPAP 风机
