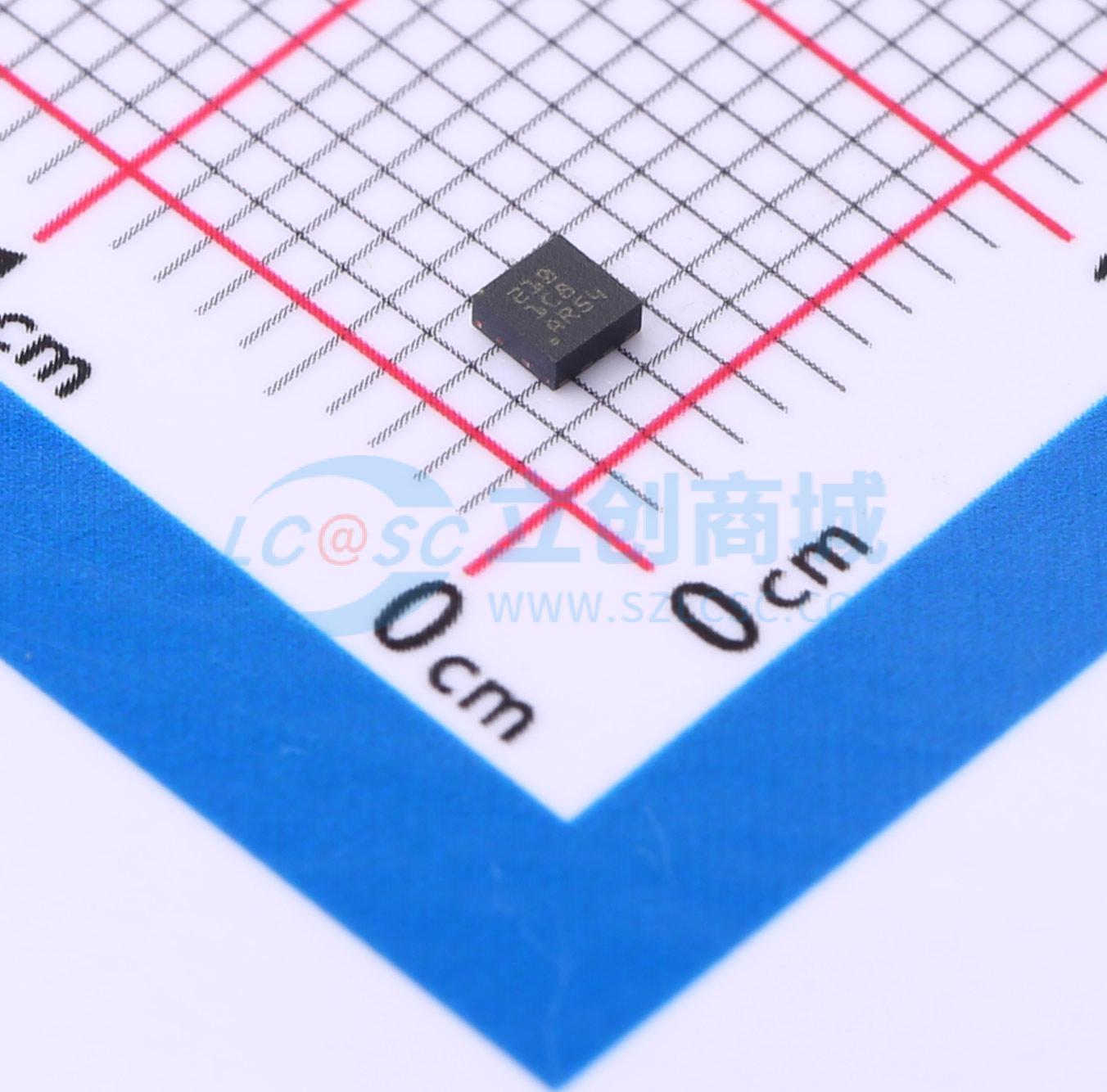

DRV8210DSGR

DRV8210 是一款集成电机驱动器，具有四个 N 通道功率 FET、电荷泵稳压器和保护电路。三倍电荷泵架构可使器件在低至 1.65V 的电压下工作，以适应 1.8V 电源轨和电池电量不足的情况。电荷泵集成了所有电容器，以减小 PCB 上电机驱动器的整体解决方案尺寸，并实现 100% 占空比运行。

DRV8210 支持多种控制接口模式，包括：PWM（IN1/IN2）、相位/使能（PH/EN）、独立半桥和并联半桥。每个接口都支持低功耗睡眠模式，通过关断大部分内部电路实现超低静态电流消耗。

该器件能够提供高达 1.76A 的峰值输出电流。该器件由 1.65V 至 5.5V 的电源电压供电运行。

该驱动器提供强大的内部保护功能，包括电源欠压锁定（UVLO ）、输出过流（OCP ） 和器件过热（TSD）。

DRV8210 是一系列器件的一部分，这些器件采用引脚对引脚可扩展 RDS(on) 和电源电压选项，以支持各种负载和电源轨，且几乎不需要设计变更。

• N 沟道 H 桥电机驱动器
• MOSFET 导通电阻：HS + LS 1Ω
• 可驱动一个双向有刷直流电机、两个单向有刷直流电机、一个单线圈或双线圈闭锁继电器、推挽式和双稳态螺线管、其他电阻、电感或 LED 负载
• 1.65V 至 11V 工作电源电压范围
• 高输出电流能力：全桥 1.76A 峰值，半桥每个输出 1.76A 峰值，并联半桥 3.52A 峰值
• 多个接口可实现灵活性并减少 GPIO，标准脉宽调制 (PWM) 接口（IN1/IN2）
• 支持 1.8V、3.3V 和 5V 逻辑输入
• 超低功耗休眠模式，在 V_VM = 5V，V_VCC = 3.3V，T_J = 25°C 时 <84.5nA
• 定时自动睡眠模式以减少 GPIO
• 保护特性：欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）

• 有刷直流电机、螺线管和继电器驱动
• 水表、煤气表和电表
• IP 网络摄像机红外截止滤光器
• 可视门铃
• 机器视觉摄像机
• 电子智能锁
• 电动玩具和机器人玩具
• 血压监护仪
• 输液泵
• 电动牙刷
• 美容美发
