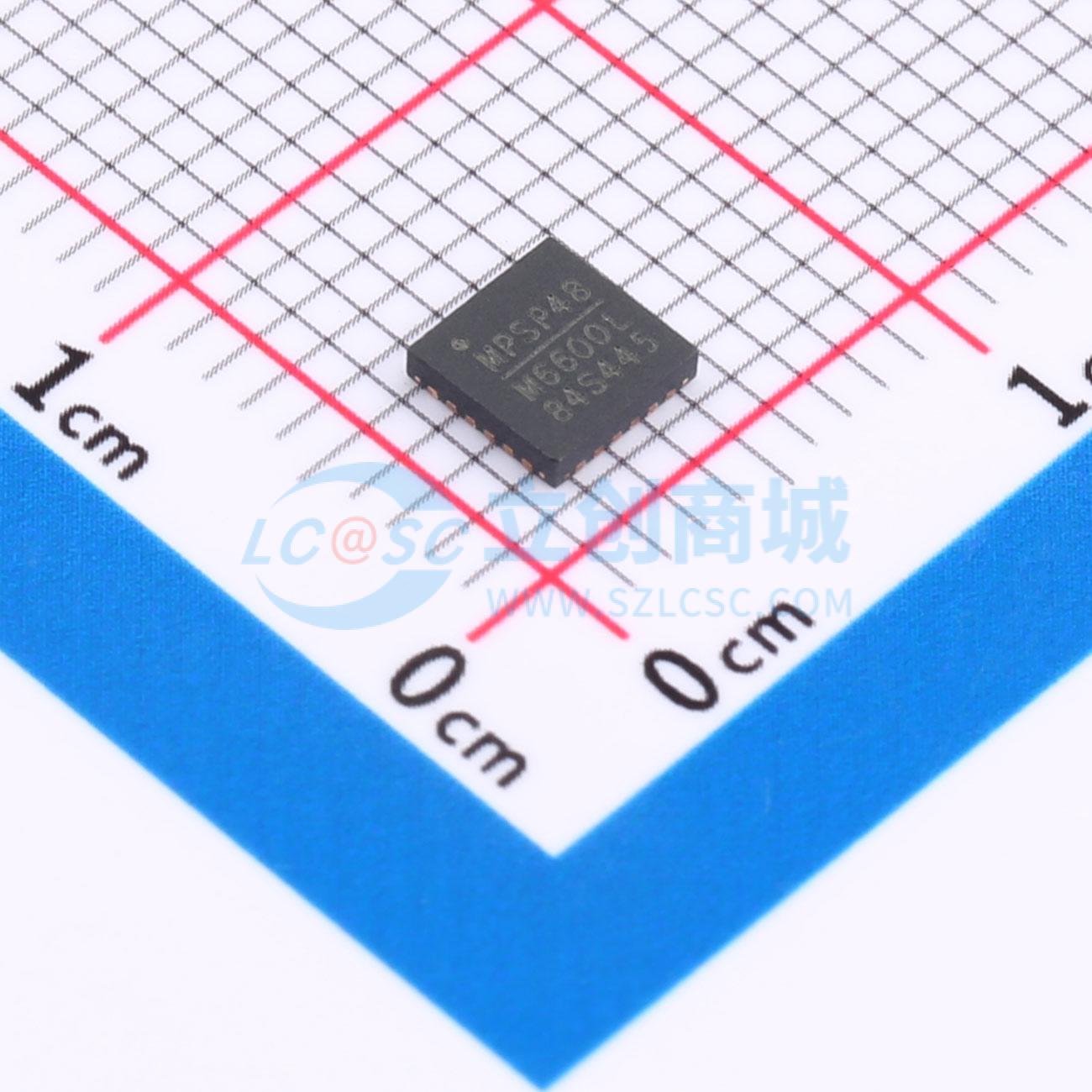

温馨提醒：图片仅供参考，商品以实物为准

MP6600LGR-Z

1.5A 有刷直流电机驱动芯片 35V

SMT扩展库PCB免费打样

描述: MP6600L 是一款带有电流调节功能和内置转换器的步进电机驱动器。电流检测为内部检测，无需外部检测电阻。凭借高度集成和小封装尺寸，MP6600L 是双极步进电机驱动的节省空间、经济高效的解决方案。该器件的工作电源电压最高可达 35V，根据 PCB 设计和散热条件，可提供高达 1.5A 的电机电流。MP6600L 可以全步、半步、四分之一步或八分之一步模式驱动双极步进电机。内部安全特性包括过流保护 (OCP)、输入过压保护 (OVP)、欠压锁定 (UVLO) 和热关断。MP6600L 采用 QFN - 24 (4mmx4mm) 封装。
品牌名称: MPS(芯源)
商品型号: MP6600LGR-Z
商品编号: C3681204
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

MP6600L 是一款带有电流调节功能和内置转换器的步进电机驱动器。电流检测为内部检测，无需外部检测电阻。凭借高度集成和小封装尺寸，MP6600L 是双极步进电机驱动的节省空间、经济高效的解决方案。该器件的工作电源电压最高可达 35V，根据 PCB 设计和散热条件，可提供高达 1.5A 的电机电流。MP6600L 可以全步、半步、四分之一步或八分之一步模式驱动双极步进电机。内部安全特性包括过流保护 (OCP)、输入过压保护 (OVP)、欠压锁定 (UVLO) 和热关断。 MP6600L 采用 QFN - 24 (4mmx4mm) 封装。

商品特性

4.5V 至 35V 宽输入电压范围
两个内部全桥驱动器
内部电流检测和调节
低导通电阻（高端 FET 为 195mΩ，低端 FET 为 170mΩ）
无需控制电源
简单的逻辑接口
3.3V 和 5V 兼容逻辑电源
从全步到八分之一步的步进模式
1.5A 输出电流
自动电流衰减
过流保护 (OCP)
输入过压保护 (OVP)
热关断和欠压锁定 (UVLO) 保护
故障指示输出
采用 QFN - 24 (4mmx4mm) 封装

应用领域

双极步进电机
打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~35V
	输出电流	1.5A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	8
	接口类型	-
	集成开关	是
	导通电阻	195mΩ
	工作温度	-40℃~+125℃
