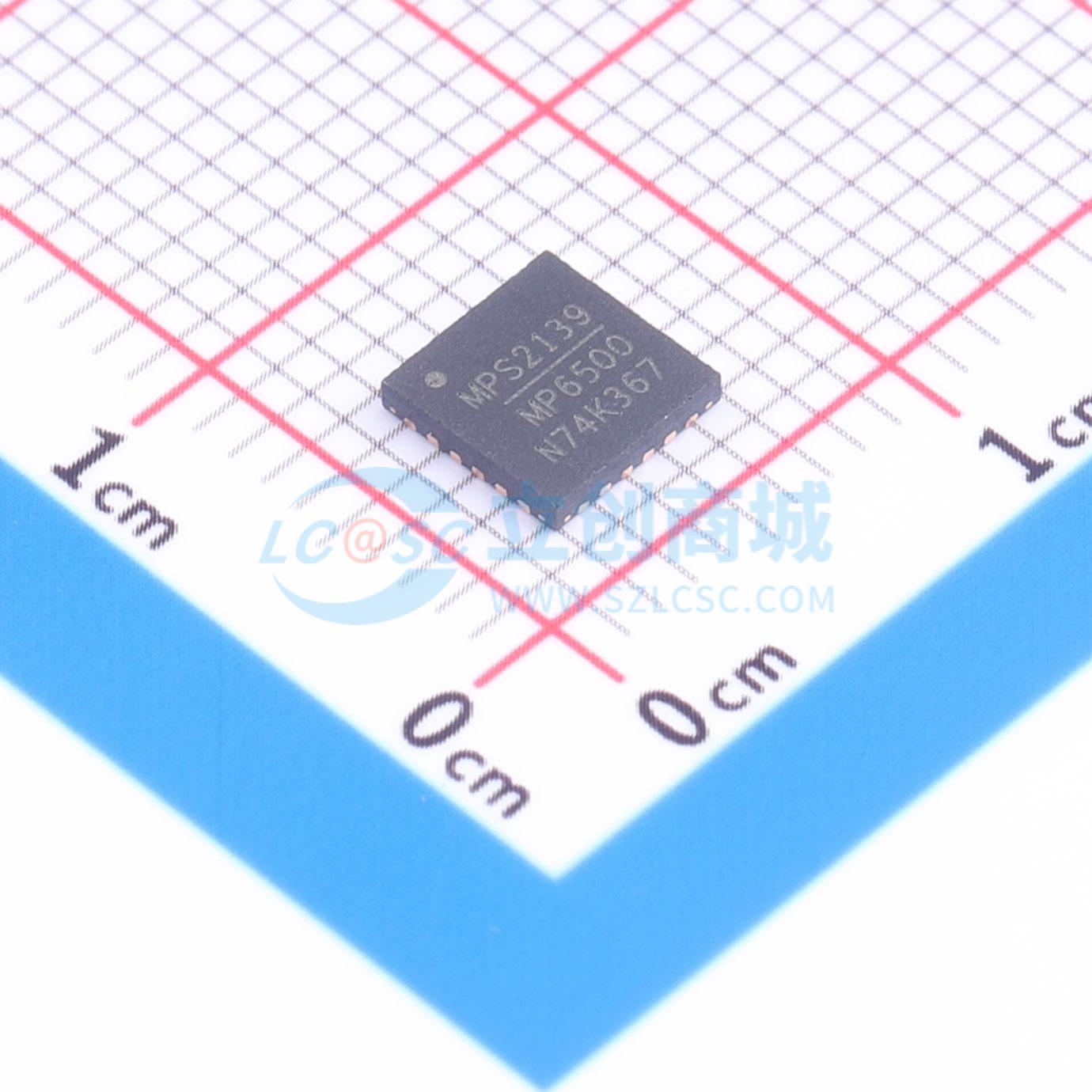

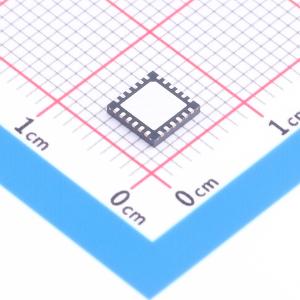

MP6500GU-Z
2.5A 有刷直流电机驱动芯片 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6500GU-Z
- 商品编号
- C3681290
- 商品封装
- QFN-24(5x5)
- 包装方式
- 编带
- 商品毛重
- 6.645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~35V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 2.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 8 | |
| 接口类型 | STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 365mΩ | |
| 工作温度 | - | |
| 功能特性 | 内置电荷泵；过流保护；过压保护；过温保护；欠压锁定 |
商品概述
MP6500是一款内置转换器和电流调节功能的步进电机驱动器。电流感应为内部感应，无需外部感应电阻。高度集成和小封装尺寸使MP6500成为双极步进电机驱动器节省空间且经济高效的解决方案。MP6500的工作电源电压最高可达35V，可提供高达2.5A的电机电流（取决于PCB设计和散热条件）。MP6500可以全步、半步、四分之一步或八分之一步模式驱动双极步进电机。内部安全特性包括过流保护（OCP）、输入过压保护（OVP）、欠压锁定（UVLO）和热关断。MP6500有QFN - 24（5mmx5mm）和TSSOP - 28 EP封装可供选择。
商品特性
- 4.5V至35V宽输入电压范围
- 两个内部全桥驱动器
- 内部电流感应和调节
- 低导通电阻（高端：195mΩ，低端：170mΩ）
- 无需控制电源
- 简单逻辑接口
- 3.3V和5V兼容逻辑电源
- 全步至八分之一步模式
- 2.5A输出电流
- 自动电流衰减
- 过流保护（OCP）
- 输入过压保护（OVP）
- 热关断和欠压锁定（UVLO）保护
- 故障指示输出
- 有QFN - 24（5mmx5mm）和热增强型TSSOP - 28封装可供选择
应用领域
- 双极步进电机
- 打印机
