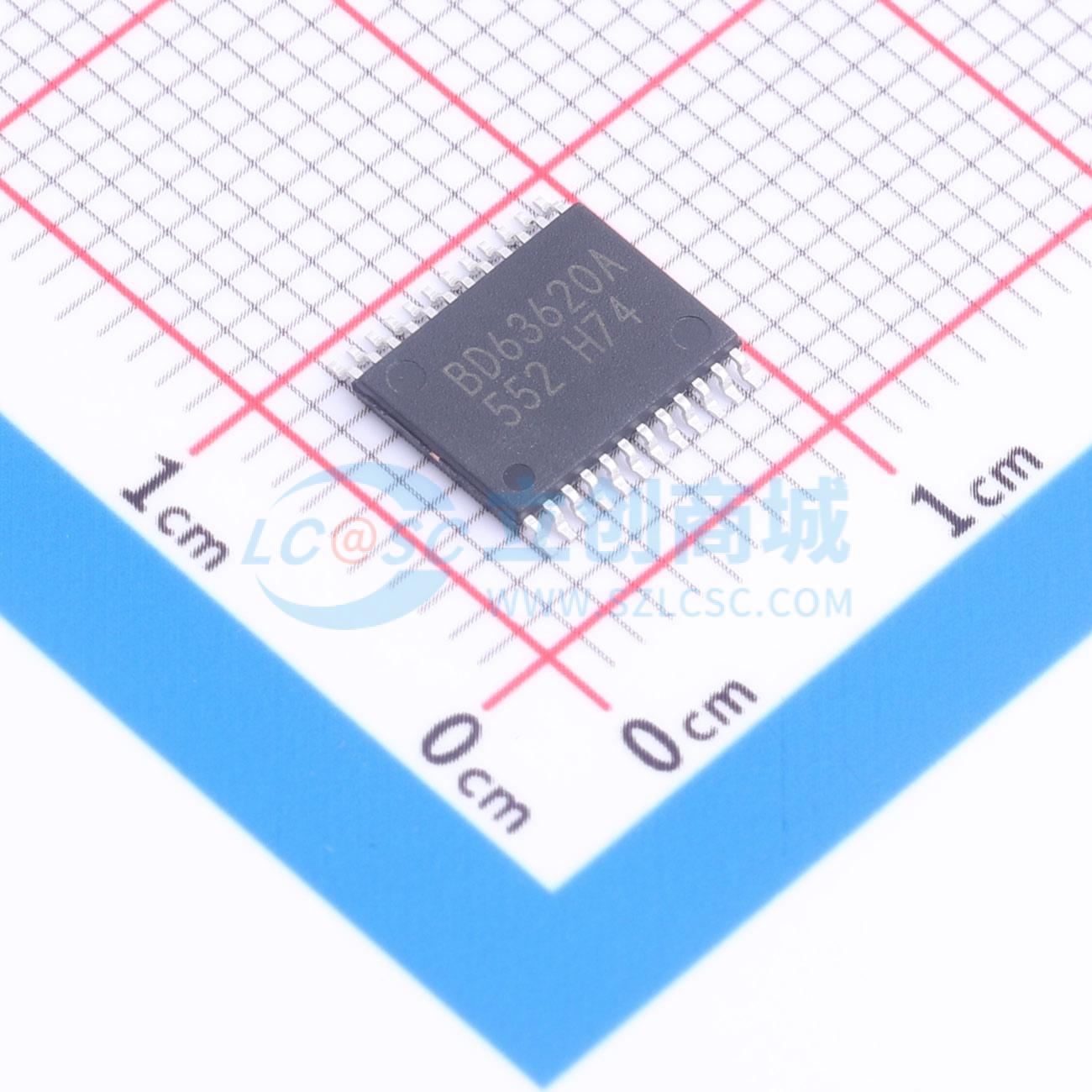

BD63620AEFV-E2
1.4A 28V电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD63620AEFV-E2
- 商品编号
- C3681300
- 商品封装
- HTSSOP-24-B
- 包装方式
- 编带
- 商品毛重
- 1.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 1.4A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 4 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 950mΩ | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 过流保护；上电复位；过压保护；过温保护；欠压锁定 |
商品概述
BD63620AEFV是一款采用PWM电流驱动的双极型低功耗驱动器。该器件额定电源电压为36V，额定输出电流为2.0A。输入接口采用CLK-IN驱动模式，通过内置DAC可对应全步进、半步进（两种类型）和四分之一步进激励模式。在电流衰减方面，可无限制地设置快衰减与慢衰减的比率，并以最合适的方式控制所有可用模式。此外，可采用单一系统驱动电源，从而简化了设计。
商品特性
- 额定输出电流（直流）2.0A
- 低导通电阻DMOS输出
- CLK-IN驱动模式
- PWM恒流（其它振荡）内置尖峰噪声消除功能（无需外部噪声滤波器）
- 全步进、半步进（两种）、四分之一步进功能
- 自由时序激励模式切换
- 电流衰减模式切换（线性可变的快/慢衰减比率）
- 正转与反转切换功能
- 省电功能
- 内置逻辑输入下拉电阻
- 上电复位功能
- 热关断电路
- 过流保护电路
- 欠压锁定电路
- 过压锁定电路
- 幽灵电源防护（防止电源断开时发生故障）
- 微型、超薄、高散热（裸露金属型）封装
应用领域
- PPC
- 多功能打印机
- 激光打印机
- 喷墨打印机
- 监控摄像头
- 网络摄像头
- 缝纫机
- 照片打印机
- 传真机
- 扫描仪
- 微型打印机
- 玩具
- 机器人
