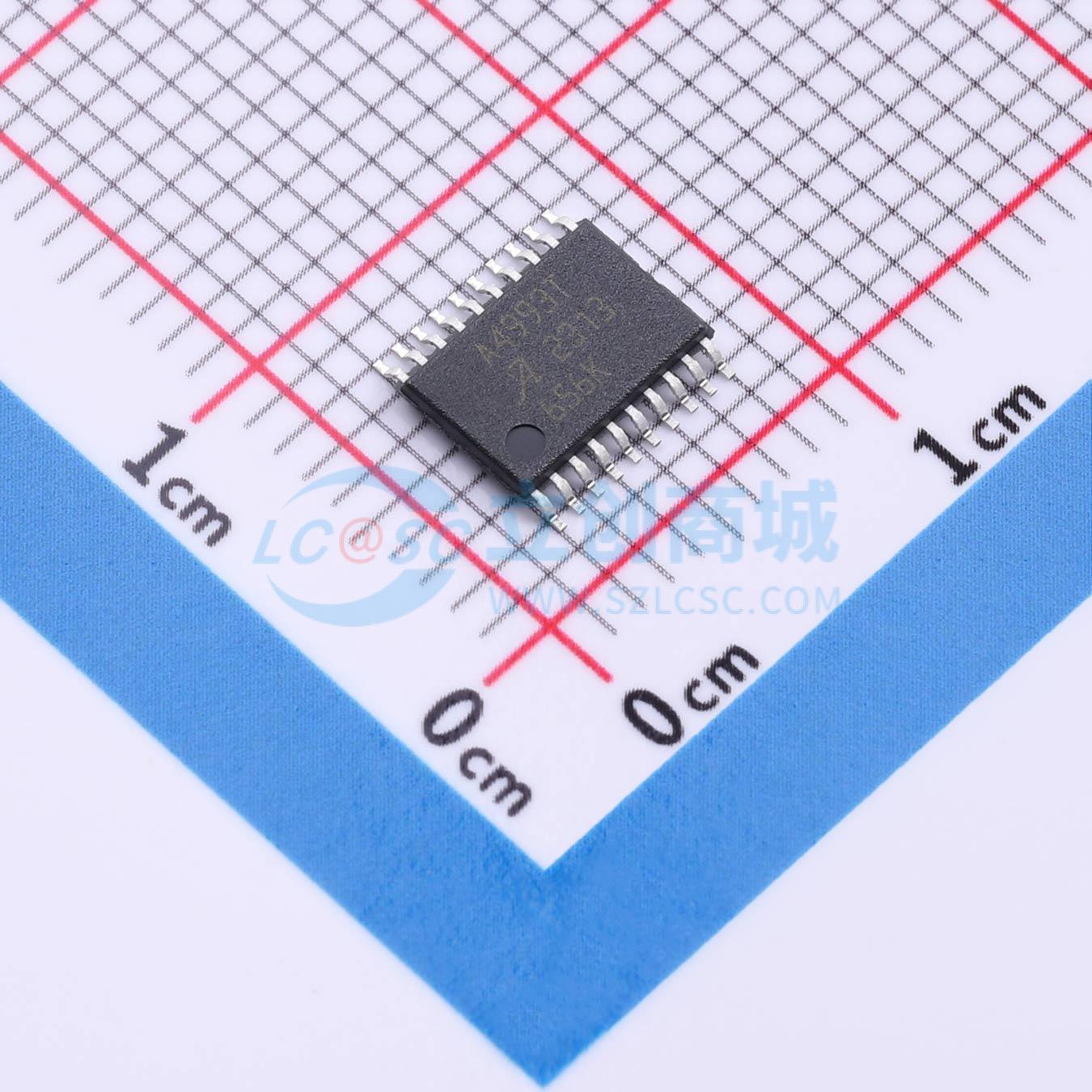

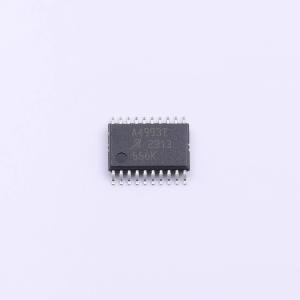

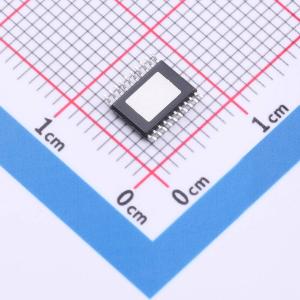

A4993KLPTR-T
汽车步进电机驱动器，集成低导通电阻输出、相位电流控制和内置转换器，采用自适应混合电流衰减和同步整流，具备多种保护和诊断功能，可通过串行接口配置
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4993KLPTR-T
- 商品编号
- C3681325
- 商品封装
- TSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 6.466667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 1.4A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 接口类型 | STEP/DIR；SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+150℃ |
商品概述
A4993是一款灵活的微步进电机驱动器，集成了相电流控制和内置转换器，操作简便。它是一款单芯片解决方案，旨在以高达28V的电压驱动双极步进电机，支持全步、半步、四分之一步、八分之一步和十六分之一步模式。上电时，A4993配置为通过简单的步进输入驱动大多数小型步进电机。电流调节器采用固定频率PWM运行，并使用自适应混合电流衰减来降低电机可听噪声并提高步进精度。电机各相的电流通过DMOS全桥控制，采用同步整流以改善功耗。内部电路和定时器可防止在高端和低端驱动器之间切换时出现交叉导通和直通现象。输出具有短路保护功能，并包含低负载电流和转子堵转检测功能。芯片级保护包括热警告、过温关断、过压和欠压锁定。一个与SPI兼容的串行接口可用于在步进控制输入之间切换微步分辨率，还可用于配置多个电机控制参数和诊断阈值，并直接控制电机。串行数据输出可提供详细的诊断信息。A4993采用带有外露散热焊盘的20引脚TSSOP功率封装（封装类型LP）。该封装无铅，引脚框架采用100%雾锡电镀。
商品特性
- 在28V电压下，电机峰值电流可达1.4A
- 低RDS(ON)输出，源极和漏极典型值为0.5Ω
- 可在高环境温度下连续运行
- 电源工作电压范围为3.5至50V
- 自适应混合电流衰减
- 同步整流，低功耗
- 内部过压和欠压锁定
- 热警告和过温关断
- 交叉电流保护
- 短路、开路负载诊断
- 堵转检测功能
- 可通过串行接口配置
应用领域
- 汽车步进电机
- 发动机管理
- 前照灯定位
- HVAC风门和阀门控制
