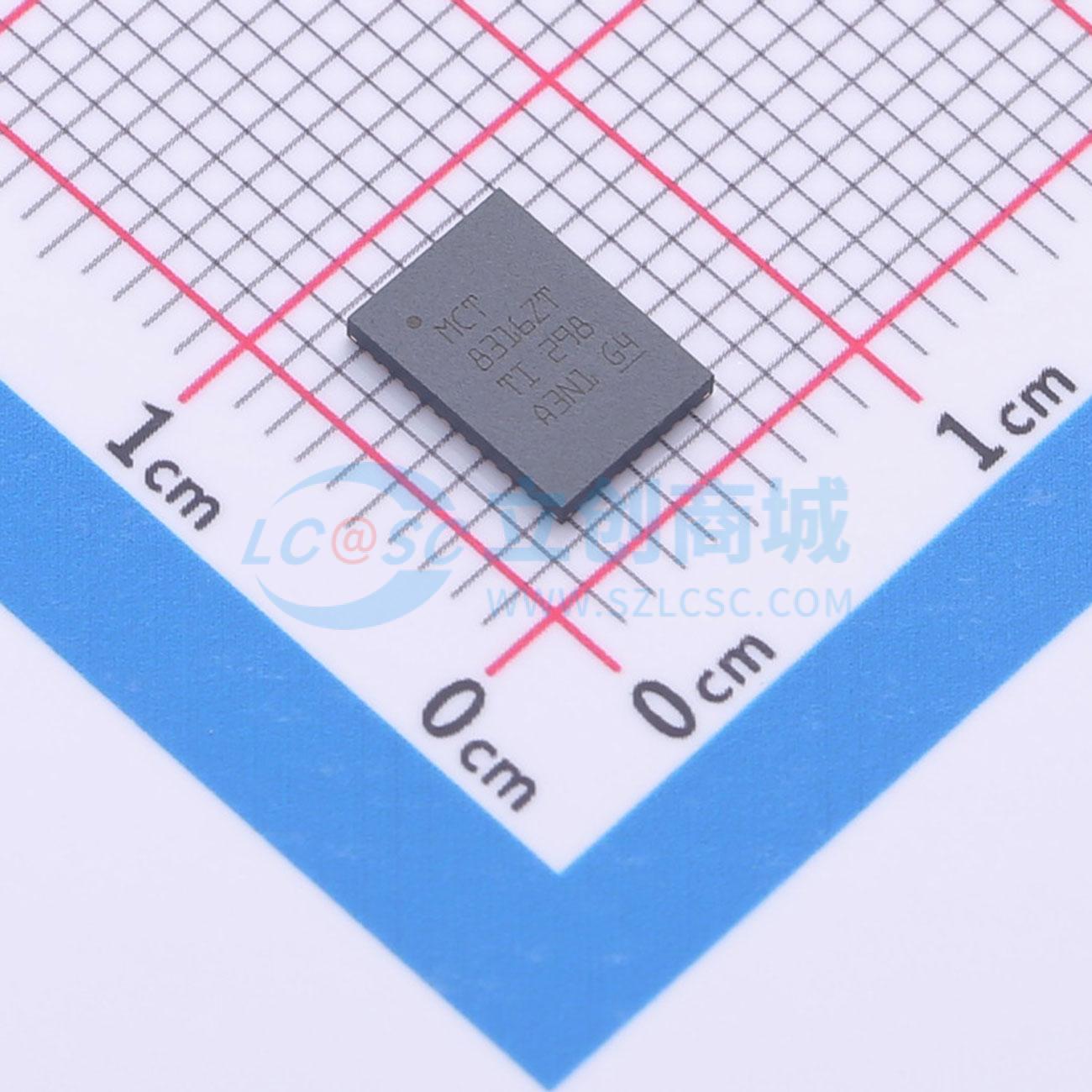

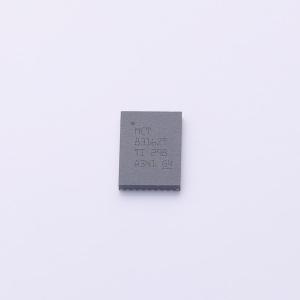

MCT8316Z0TRGFR

集成含传感器梯形控制的三相 BLDC 电机驱动器 – 基于霍尔传感器的梯形 (120°) 换向支持模拟或数字霍尔输入可配置 PWM 调制：同步/异步逐周期电流限制，可限制相位电流 – 支持高达 200kHz 的 PWM 频率主动消磁支持减少功率损耗。MCT8316Z 为要驱动 12V 至 24V 有刷直流电机提供了一种单芯片无代码含传感器梯形解决方案。集成了三个 1/2 H 桥，具有 40V 的绝对最大电压和 95mΩ 的超低 RDS(ON)（高侧和低侧相结合），可提供大功率驱动能力。电流通过集成电流检测功能检测，无需再使用外部功率检测电阻器。可调降压稳压器和 LDO 的电源管理系列能够为器件生成必要的电压轨，可用于为外部电路供电。在固定功能状态机中实现含传感器梯形控制，因此无需外部微控制器即可使无刷直流电机转动。集成了三个用于位置感应的模拟霍尔比较器，以实现含传感器梯形 BLDC 电机控制。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置进行配置，范围涵盖从电机电流限制行为到故障响应。速度可以通过 PWM 输入进行控制。集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。

• 集成含传感器梯形控制的三相 BLDC 电机驱动器
• 基于霍尔传感器的梯形 (120°) 换向
• 支持模拟或数字霍尔输入
• 可配置 PWM 调制：同步/异步
• 逐周期电流限制，可限制相位电流
• 支持高达 200kHz 的 PWM 频率
• 主动消磁支持减少功率损耗
• 4.5V 至 35V 工作电压（绝对最大值 40V）
• 高输出电流能力：8A 峰值
• 低 MOSFET 导通状态电阻
• TA = 25°C 时，RDS(ON) (HS + LS) 为 95mΩ
• 低功耗睡眠模式
• 1.5μA （VV M = 24V ，TA = 25°C）
• 集成内置电流检测
• 无需外部电流检测电阻器
• 灵活的器件配置选项
• MCT8316ZR：用于器件配置和故障状态的 5MHz 16 位 SPI 接口
• MCT8316ZT：基于硬件引脚的配置
• 支持 1.8V、3.3V 和 5V 逻辑输入
• 内置 3.3V (5%)、30mA LDO 稳压器
• 内置 3.3V/5V、200mA 降压稳压器
• 延迟补偿减少占空比失真
• 整套集成保护特性
• 电源欠压锁定 (UVLO)
• 电荷泵欠压 (CPUV)
• 过流保护 (OCP)
• 电机锁定保护
• 热警告和热关断 (OTW/OTSD)
• 故障条件指示引脚 (nFAULT)
• 可选择通过 SPI 接口进行故障诊断

• 无刷直流 (BLDC) 电机模块
• 小型家用电器
• HVAC 电机
• 办公自动化设备
• 工厂自动化和机器人
