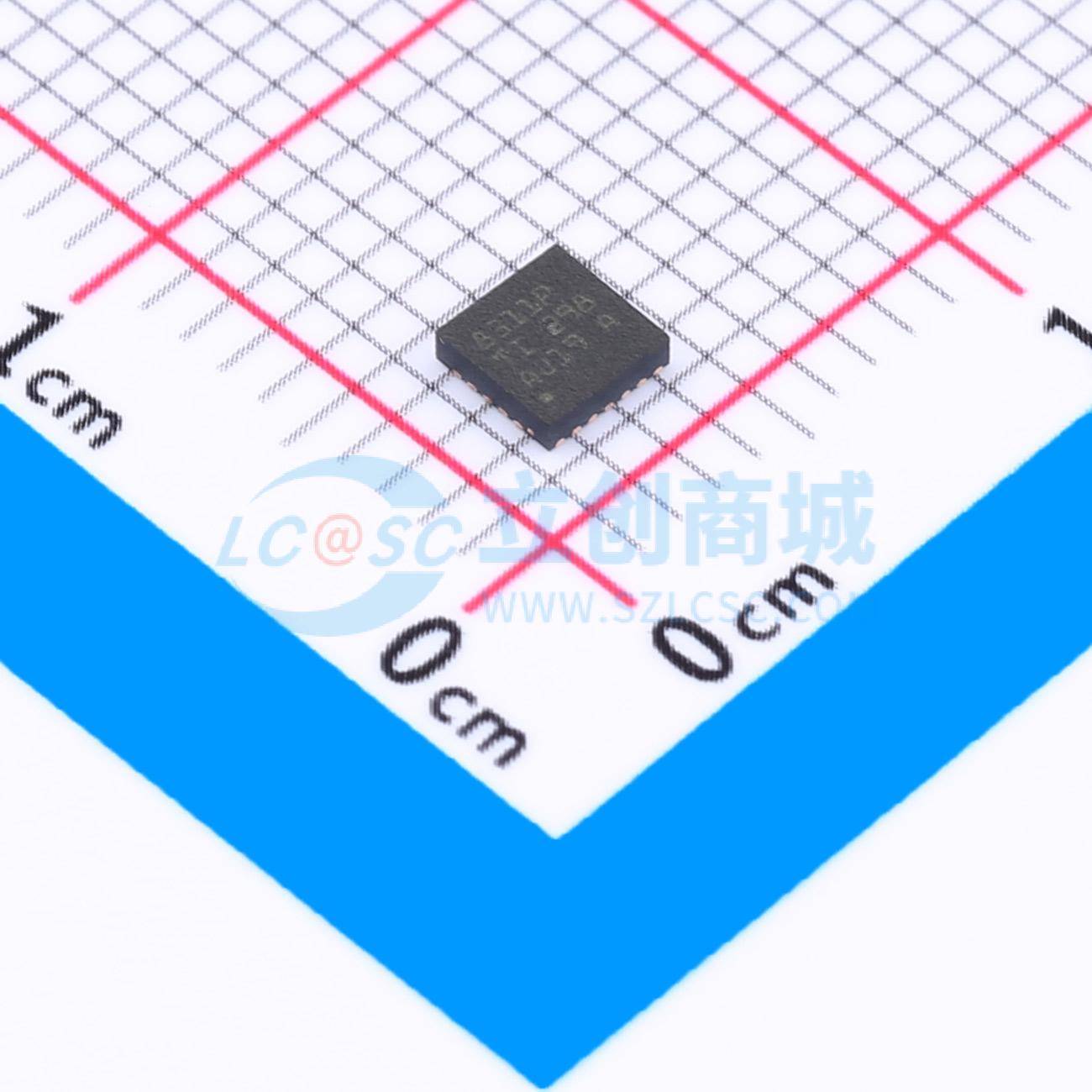

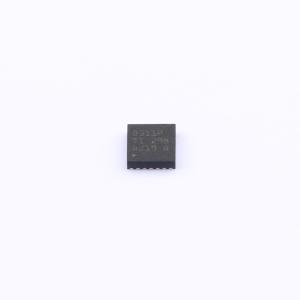

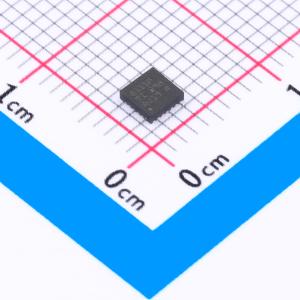

DRV8311PRRWR
5A 无刷直流BLDC电机驱动芯片 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8311 具有集成 FET、最大绝对电压为 24V 的 3V 至 20V 三相无刷直流电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8311PRRWR
- 商品编号
- C3681458
- 商品封装
- WQFN-24(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 210mΩ | |
| 静态电流(Iq) | 12mA | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
DRV8311 提供了三个集成式 MOSFET 半 H 桥，用于驱动三相无刷直流 (BLDC) 电机，适用于 5V、9V、12V 或 18V 直流电源轨或 1S 至 4S 电池供电应用。该器件集成了三个具有集成电流感测功能的电流感测放大器 (CSA)，可感测 BLDC 电机的三相电流，从而实现 FOC 和电流控制系统实现方案。DRV8311P 器件可通过 tSPI 生成和配置 PWM 计时器，并可以直接通过 tSPI 接口控制多个 BLDC 电机。该功能可减少用于控制多个电机的初级控制器的 I/O 端口数量。
商品特性
- 三相 PWM 电机驱动器，适配三相无刷直流电机
- 工作电压范围 3V 至 20V，最大电压 24V
- 具备 5A 峰值电流驱动能力
- 内置低导通状态电阻 MOSFET，TA = 25℃ 时，RDS(ON) (HS + LS) 典型值为 210mΩ
- 具备低功耗睡眠模式，VM = 12V、TA = 25℃ 时睡眠电流为 1.5μA
- 提供多种控制接口选项
- 支持 6x PWM 控制接口
- 支持 3x PWM 控制接口
- 支持在 MCU 和 DRV8311 之间具有可选校准功能的 PWM 生成模式 (SPI/tSPI)
- DRV8311P 支持 tSPI 接口
- 可通过 SPI 进行 PWM 占空比和频率更新
- 可使用标准 4 线 SPI 接口控制多个 DRV8311P 器件
- 支持高达 200kHz 的 PWM 频率
- 集成电流感测功能，无需外部电阻，每个半桥对应一个感测放大器输出
- SPI 版本器件支持 10 MHz SPI 通信 (SPI/tSPI)
- 支持 1.8V、3.3V 和 5V 逻辑输入
- 内置 3.3V ± 4.5%、100 mA LDO 稳压器
- 集成多种保护特性:VM 欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)、热警告和热关断 (OTW/OTSD)、故障条件指示引脚 (nFAULT)
应用领域
- 无刷直流 (BLDC) 电机模块
- 无人机和手持设备万向节
- 咖啡机
- 扫地机器人
- 洗衣机和烘干机泵
- 笔记本电脑、台式机和服务器风扇
