MAX17301X+T

1 节电池 ModelGauge m5 EZ 电量计，带保护器、内部自放电检测和 SHA - 256 认证

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单节电池ModelGauge m5 EZ电量计，集成保护器和SHA-256安全认证、业界IQ最低的独立式电量计，集成保护器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17301X+T
商品编号: C3681485

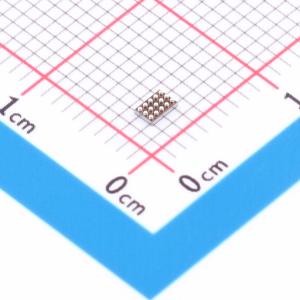

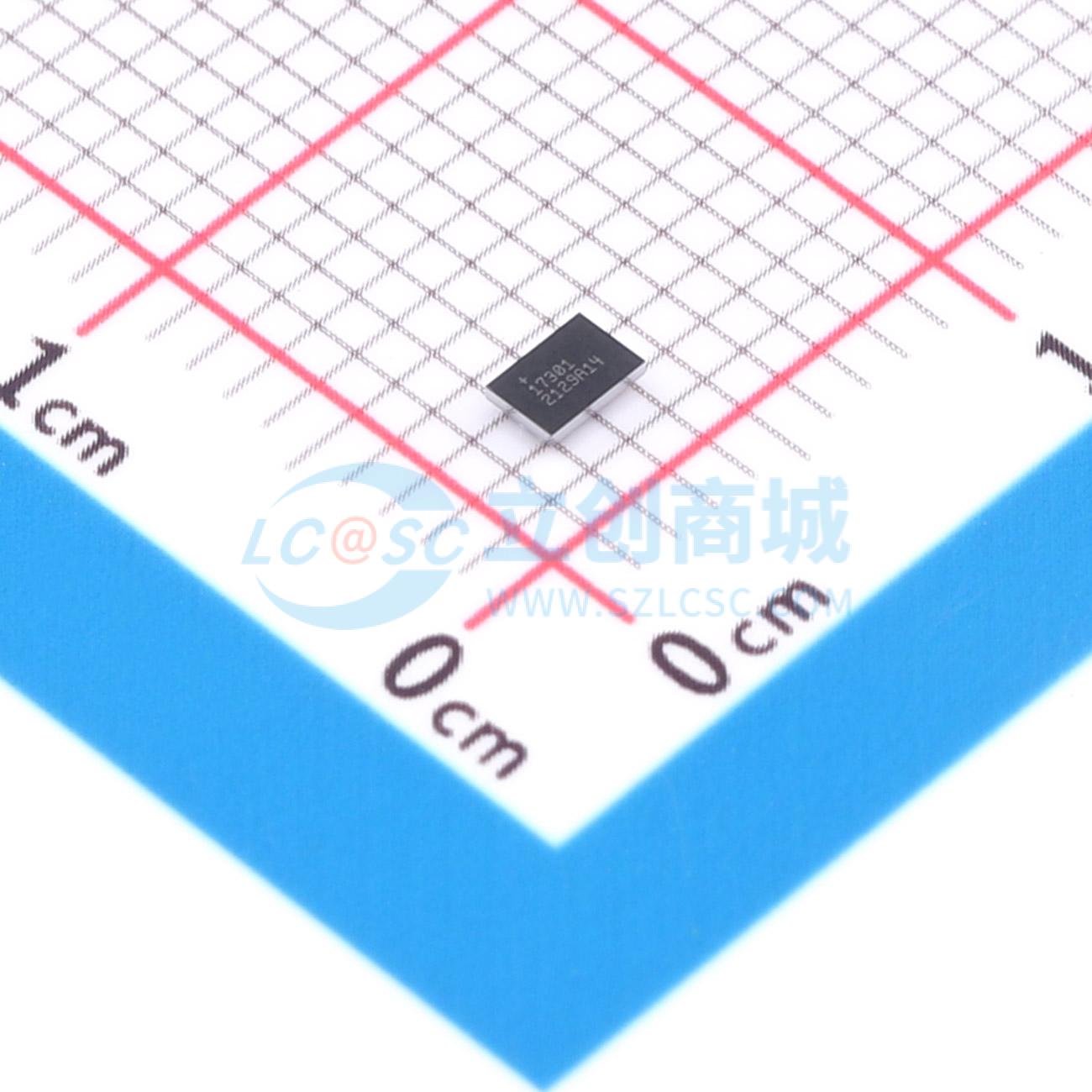

商品封装: WFBGA-15(1.7x2.4)
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	24uA
	均衡电流	-
	接口类型	I2C
	功能特性	过流保护；可编程充电电流；过充保护；电池温度监测；过压保护；过放保护；短路保护

商品概述

MAX17300-MAX17303/MAX17310-MAX17313是一款24μA IQ独立包侧电量计IC，具有保护器、可选电池内部自放电检测和可选SHA-256认证，适用于单节锂离子/聚合物电池。该IC监控电池的电压、电流、温度和状态，使用外部高侧N-FET提供过压/欠压、过流、短路、过温/欠温、过充和内部自放电保护，并提供充电处方，确保锂离子/聚合物电池在安全条件下运行，延长电池寿命。为防止电池包克隆，该IC集成了带有160位密钥的SHA-256认证。每个IC包含一个的64位ID。电量计使用ModelGauge m5算法，将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，提供高精度的电量计。该IC自动补偿电池老化、温度和放电速率，并在各种操作条件下以毫安时（mAh）或百分比提供准确的电量状态（SOC）。动态功率功能提供瞬时最大电池输出功率，可在不违反最小系统输入电压的情况下传递给系统。1-Wire或2线I2C接口提供对数据和控制寄存器的访问。该IC采用无铅、3mm×3mm 14引脚TDFN和1.7mm×2.5mm 15凸点0.5mm间距WLP封装。

商品特性

电池健康可编程安全/保护：过压（温度相关）、过充电流、过温/欠温、电池内部自放电检测（仅MAX17300/10）、充电故障期间的理想二极管放电、充电处方（JEITA）、零伏充电选项、欠压+SmartEmpty、过放/短路
用于独立操作的非易失性存储器：历史记录、用户数据（122字节）
低静态电流：FET启用时：24μA活动，18μA休眠；FET禁用时：5μA运输，0.5μA/0.02μA深度运输
并联电池管理（仅MAX17300/10）：按钮唤醒—在按钮按下前消除系统消耗
ModelGauge m5 EZ算法：百分比、容量、空/满时间、年龄；Cycle+年龄预测
动态功率—估计功率能力
无需校准的精确测量：电流、电压、功率、时间、周期；芯片温度/热敏电阻

应用领域

智能手机、平板电脑和二合一笔记本电脑
智能手表和可穿戴设备
医疗设备、健康和健身监测器
数码静态、视频和运动相机
手持计算机和终端
手持无线电
家庭和楼宇自动化、传感器
智能电池

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	2.3V~4.9V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
