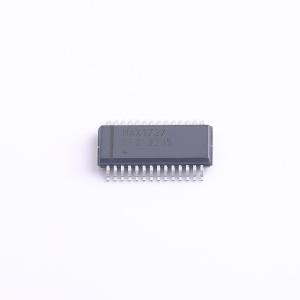

MAX1737EEI+

独立的开关模式锂离子电池充电控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX1737是一款开关模式锂离子（Li+）电池充电器，可对1至4节电池进行充电。它能提供稳压充电电流和稳压电压，电池端子处的总电压误差仅为±0.8%。外部N沟道开关和同步整流器可在较宽的输入电压范围内实现高效率。内置安全定时器在达到可调时间限制后会自动终止充电。 MAX1737采用两个环路来调节电压设定点和充电电流，这两个环路协同工作，可在电压和电流调节之间实现平稳过渡。另一个控制环路会监测从输入源汲取的总电流，以防止输入电源过载，从而允许使用低成本的墙上适配器。每节电池的电压调节上限设定在+4.0V至+4.4V之间，可通过引脚连接将电池节数设置为1至4节。通过外部热敏电阻监测电池温度，若电池温度超出可接受范围，则禁止充电。 MAX1737采用节省空间的28引脚QSOP封装。使用评估套件（MAX1737EVKIT）可帮助缩短设计时间。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1737EEI+
商品编号: C3681623

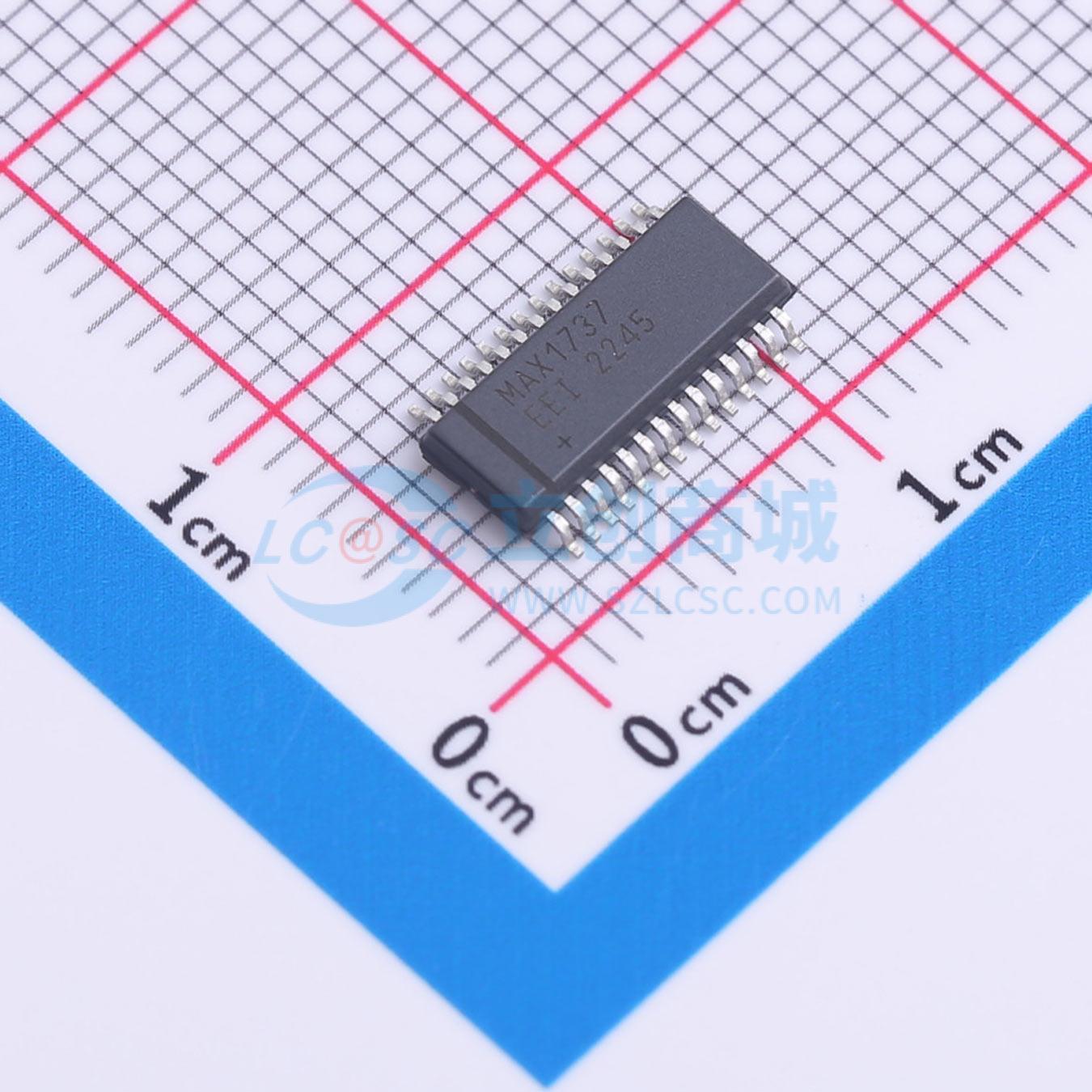

商品封装: QSOP-28
包装方式: 管装
商品毛重: 0.3501克(g)

商品参数

商品概述

MAX1737是一款开关模式锂离子（Li+）电池充电器，可对1至4节电池进行充电。它能提供稳压充电电流和稳压电压，电池端子处的总电压误差仅为±0.8%。外部N沟道开关和同步整流器可在较宽的输入电压范围内实现高效率。内置安全定时器在达到可调时间限制后会自动终止充电。 MAX1737采用两个环路来调节电压设定点和充电电流，这两个环路协同工作，可在电压和电流调节之间实现平稳过渡。另一个控制环路会监测从输入源汲取的总电流，以防止输入电源过载，从而允许使用低成本的墙上适配器。每节电池的电压调节上限设定在+4.0V至+4.4V之间，可通过引脚连接将电池节数设置为1至4节。通过外部热敏电阻监测电池温度，若电池温度超出可接受范围，则禁止充电。 MAX1737采用节省空间的28引脚QSOP封装。使用评估套件（MAX1737EVKIT）可帮助缩短设计时间。

商品特性

可独立为多达4节Li+电池充电
电池调节电压精度达±0.8%
低压差：占空比达98%
可安全预充电接近没电的电池
持续进行电压和温度监测
关机时电池电流小于1μA
输入电压最高可达+28V
安全定时器可防止过充
输入电流限制
节省空间的28引脚QSOP封装
300kHz PWM振荡器可降低噪声
转换效率达90%

应用领域

笔记本电脑
Li+电池组
手持仪器
台式座充

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~28V
	最大充电电流	-
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	2.4V
	电池类型	锂电池
	电池节数	1~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
