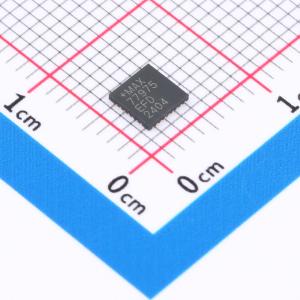

温馨提醒：图片仅供参考，商品以实物为准

MAX77975EFD+

具备智能电源选择器和用于USBC PD的OTG功能的19V输入、3.5/5.5A单节锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 19VIN、3.5/5.5A、单节Li+电池充电器，集成智能电源选择器和OTG，用于USBC PD、业界最高效率的降压充电器，支持USB Type-C PD应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77975EFD+
商品编号: C3681822
商品封装: FC2QFN-32(4x4)
包装方式: 托盘
商品毛重: 0.03克(g)

商品参数

商品概述

MAX77975/MAX77976是一款高性能、高输入3.5/5.5A快速充电器，具备智能电源选择器TM。该IC无需额外电感即可实现反向升压功能，允许电池通过充电端口共享电量，且输出电压可在5V至12V之间进行编程设置。该器件集成了低损耗功率开关，即使在高输入电压和高充电电流的情况下，也能实现小尺寸解决方案和高效率。其高开关频率允许使用更小尺寸的电感。该IC在反向升压模式下具备真正的负载断开功能，并设有可调输出电流保护限值。该器件通过I2C配置具有高度的灵活性和可编程性。电池充电器包含一个智能电源选择器，可适配各种尺寸的电池和系统负载。智能电源选择器使系统在输入电源可用时即可顺利启动，即使电池深度放电（没电）或缺失也不受影响。它可以设置为当充电器输入接通电源时，电池自动开始充电。

商品特性

高效单节开关充电器
MAX77976最高支持5.5A充电
输入12V、充电电流4A时，降压效率达91.2%
输入9V、充电电流3.5A时，充电效率达90.5%
针对高电压输入操作进行优化
通过监测开尔文检测电池电压加快充电时间
采用AICL时，输入电流限制最高可达3.2A
绝对最大输入电压额定值为+28V
输入工作电压范围为4.7V至19V
反向升压功能，可编程输出电压选项最高可达12V
MAX77976最高可达18W
MAX77975最高可达12W
RDSON = 7.7mΩ
放电电流最高可达10A
支持运输模式和低电池漏电流
搭配1μH/0.47μH电感，开关频率为1.3MHz/2.6MHz
断开输入（DISQBAT）
电池温度感应和充电安全定时器
符合JEITA指南
热调节和热关断
系统电压过压锁定/欠压锁定（OVLO/UVLO）
用于LED的充电状态输出
用于退出运输模式的按钮输入
外部放电FET使能输出
用于暂停模式的专用输入（SUSPND）
I2C接口
4mm x 4mm FC2QFN封装

应用领域

游戏设备
VR应用
移动销售点（mPOS）
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.7V~19V
	最大充电电流	3.5A
	充电饱和电压	4.35V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	29uA
	接口类型	I2C
