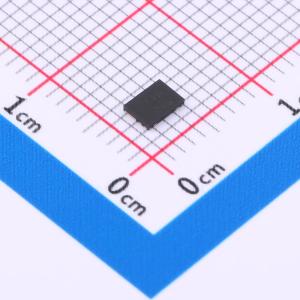

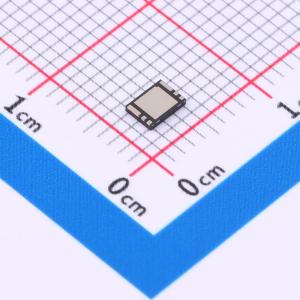

温馨提醒：图片仅供参考，商品以实物为准

AP9214L-AN-HSB-7

停产 AP9214L单芯片保护解决方案:专用于1节锂电池可充电电池包应用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP9214L是一款专为单节Li+可充电电池组应用设计的单芯片保护方案。AP9214L包括一个单节锂离子电池保护芯片和具有共源极的、超低导通电阻(RSS(ON))的双N沟道MOSFET。AP9214L提供丰富的电池保护功能，可通过检测过充电压/电流、过放电压/电流或负载短路来关闭N沟道MOSFET。AP9214L内置固定延时时间以节省外部元件。AP9214L采用U-DFN2535-6（Type B）封装，并提供两种引脚选项。
品牌名称: DIODES(美台)
商品型号: AP9214L-AN-HSB-7
商品编号: C3681832
商品封装: UDFN2535-6
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

AP9214L是一款专为单节Li+可充电电池组应用设计的单芯片保护方案。AP9214L包括一个单节锂离子电池保护芯片和具有共源极的、超低导通电阻(RSS(ON))的双N沟道MOSFET。AP9214L提供丰富的电池保护功能，可通过检测过充电压/电流、过放电压/电流或负载短路来关闭N沟道MOSFET。AP9214L内置固定延时时间以节省外部元件。AP9214L采用U-DFN2535-6（Type B）封装，并提供两种引脚选项。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	1.5V~5.5V
	充电饱和电压	4.225V
	放电截止电压	3.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	100nA
