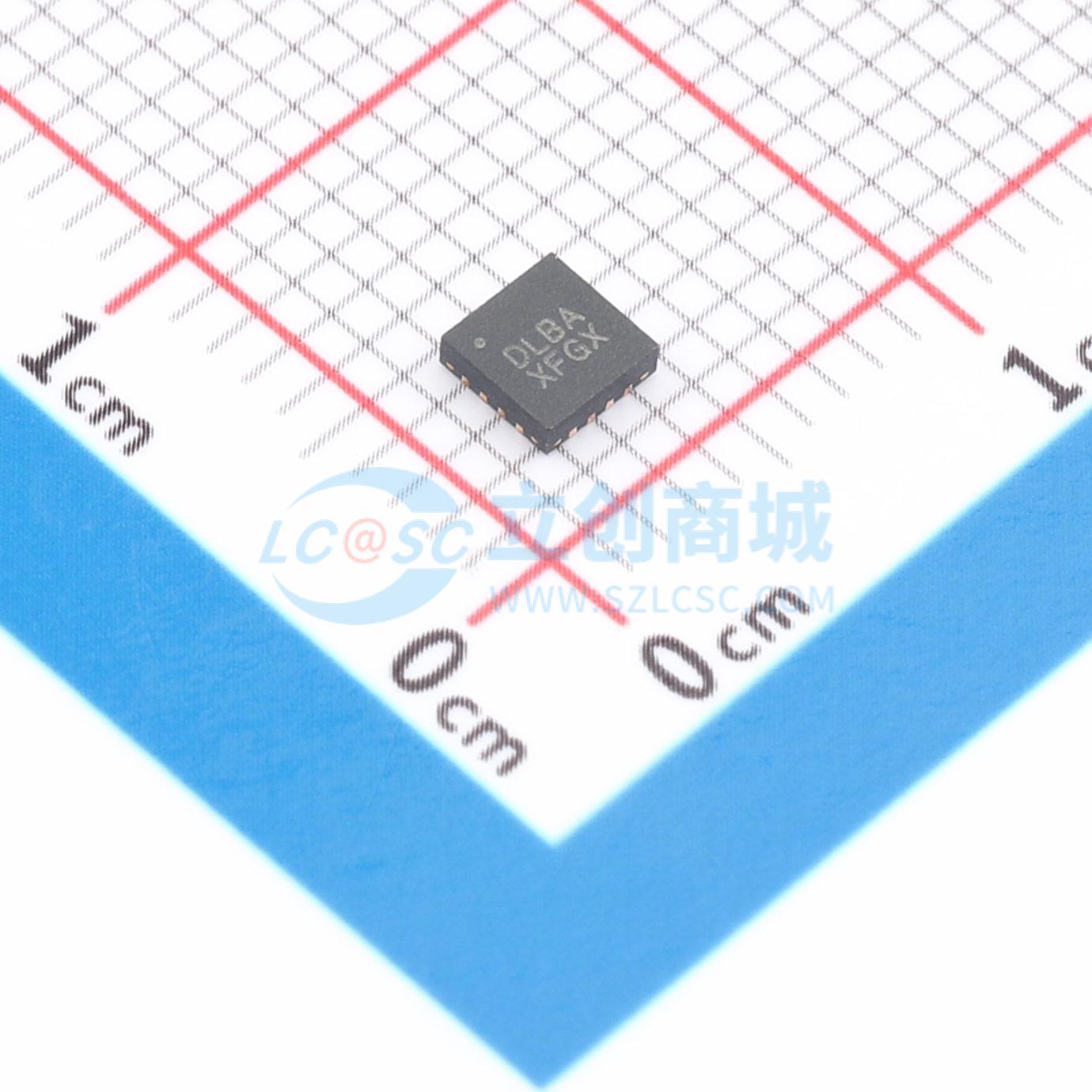

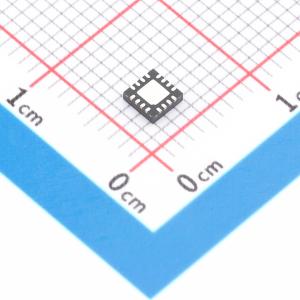

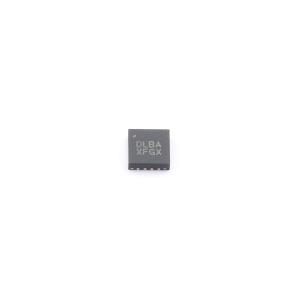

温馨提醒：图片仅供参考，商品以实物为准

ISL9205IRZ-T

单节锂离子/聚合物电池充电器，集成传输元件和电流传感器，无需外部阻塞二极管，组件数量少、成本低

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9205IRZ-T
商品编号: C3681827
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 1.65克(g)

商品参数

商品概述

ISL9205、ISL9205A、ISL9205B、ISL9205C和ISL9205D是集成式单节锂离子或锂聚合物充电器，能够在低至2.5V的输入电压下工作。低工作电压使充电器能够与各种交流适配器配合使用。当交流适配器为电压源时，ISL9205系列作为线性充电器工作。电池按照标准的锂离子充电曲线进行充电，即先进行恒流阶段，然后进行恒压阶段（CC/CV）。恒流阶段的充电电流由连接到IREF引脚的外部电阻决定。当适配器输出为限流电压源且电流限制小于IC的编程恒流时，ISL9205作为脉冲充电器工作，恒流阶段的充电电流由交流适配器的电流限制决定。在这两种适配器情况下，ISL9205在恒压阶段均以线性模式工作。ISL9205系列集成了Thermaguard功能，可保护IC免受过热影响。如果管芯温度上升到典型值±100°C以上，热折返功能会降低充电电流以防止温度进一步升高。ISL9205包括外部温度监测功能（某些封装选项中不可用）。负温度系数（NTC）热敏电阻连接在TEMP引脚和GND之间，用于监测电池或环境温度。ISL9205还包括一个定时器，用于设置各种充电时间限制的时间参考。定时器可通过外部电容进行编程。有两个逻辑输入和两个开漏逻辑输出可用于控制充电器并指示充电器状态。EN引脚用于启用充电器。TOEN引脚（仅ISL9205有）用于启用超时功能，以便在达到预设时间限制时终止充电。FAULT引脚是一个开漏输出，在遇到故障情况时会开启。STATUS引脚也是一个开漏输出，在充电器输送电流时会开启。

商品特性

单节锂离子/聚合物电池的完整充电器
集成传输元件和电流传感器
无需外部阻塞二极管
元件数量少且成本低
在过温和输入电压范围内电压精度为25mV
室温下电压精度为15mV
可编程充电电流
可编程充电结束电流（ISL9205）
具有用于热保护的充电电流热折返功能（Thermaguard）
为完全放电的电池提供涓流充电
电源存在和充电指示
NTC接口（某些封装选项中不可用）
无输入电源连接或充电器禁用时，电池泄漏电流小于3μA
环境温度范围：-40°C至+85°C
DFN、QFN封装
无铅（符合RoHS标准）

应用领域

手机
蓝牙设备
PDA
MP3播放器
独立底座或旅行充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6.5V
	最大充电电流	900mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	150uA
	均衡电流	-
	接口类型	-
	功能特性	-
