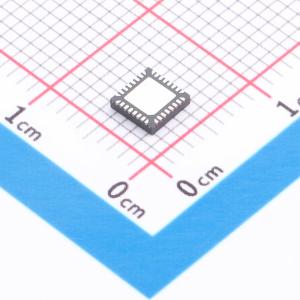

温馨提醒：图片仅供参考，商品以实物为准
ISL95521AHRZ-T
多功能组合电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高度通用的组合式电池充电器，可配置为混合电源升压 (HPB) 充电器或窄直流 (NVDC) 充电器，支持 2 节、3 节或 4 节电池。两种配置都允许电池在系统负载超过适配器能力时与适配器一起为系统负载供电，即系统涡轮模式。HPB 充电器配置可将电池能量反向升压至系统总线，以帮助适配器在涡轮模式下提供系统电源。NVDC 充电器配置可快速开启 BGATE，使电池在涡轮模式下帮助适配器提供系统电源。使用 N 沟道 MOSFET (NFET) 作为所有开关，以实现最佳性能和最低的物料清单成本。内部电荷泵能够根据情况或需求快速或缓慢地开启所有 NFET
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL95521AHRZ-T
- 商品编号
- C3681647
- 商品封装
- QFN-32(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 25V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 2~4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 电池温度检测 | - | |
| 0V电池充电 | - | |
| 静态电流(Iq) | - | |
| 均衡电流 | - | |
| 接口类型 | SMBus | |
| 功能特性 | 过流保护；软启动 |
商品概述
ISL95521A是一款高度通用的组合电池充电器，可配置为混合功率升压(HPB)充电器或窄VDC(NVDC)充电器，支持2节、3节或4节电池。两种配置均允许电池与适配器协同工作，在系统负载超过适配器供电能力时为其供电，此模式称为系统加速模式。在HPB充电器配置中，可将电池能量反向升压至系统总线，以协助适配器在加速模式下提供系统功率。在NVDC充电器配置中，可快速开启BGATE，使电池能够协助适配器在加速模式下提供系统功率。该器件采用N沟道MOSFET(NFET)作为所有开关，以实现最佳性能和最低的物料清单成本。内部电荷泵能够根据情况或需求，快速或缓慢地开启所有NFET。快速开启NFET的能力可防止在加速模式或电池学习模式下突然移除电池时系统总线电压下降。ISL95521A提供多种保护功能，包括用于系统低压、适配器过流、电池过流或过热的PROCHOT#指示器，并具有一系列可编程参数以实现最大灵活性。除了可编程限制外，它还具备基于硬件的适配器电流限制和电池电流限制功能。该器件提供高精度的适配器电流监控、电池电流监控和系统功率监控输出。为了在与高功率和低功率系统配合时提供最大灵活性，ISL95521A提供了多种可配置的电流检测电阻值选项，以实现电流检测精度与功率损耗的最佳权衡。它采用Renesas Robust Ripple Regulator (R3™)调制方案，可提供出色的轻载效率和快速的动态响应。该器件采用32引脚4×4mm² QFN封装。
商品特性
- 可配置为HPB充电器或NVDC充电器
- 符合Intel PROCHOT#和PSYS要求
- 适配器电流监控和电池放电电流监控
- 所有开关均使用NFET
- 支持在电池学习模式下移除电池
- 主动控制浪涌电流以防止FET损坏
- 可编程设置和高精度
- 全面的保护功能：用于系统低压、适配器过流、电池过流和系统过热的PROCHOT#指示器；基于硬件的适配器电流和电池电流限制；支持在系统加速模式下突然移除电池
- 16种开关频率选项，范围从350kHz ~ 1MHz
- 低静态电流
- 兼容SMBus和自动递增I²C
- Robust Ripple Regulator (R3)调制方案提供出色的轻载效率和快速的动态响应
- 32引脚4×4mm² QFN封装
- 无铅（符合RoHS标准）
应用领域
- 采用可充电2节、3节或4节电池的设备
