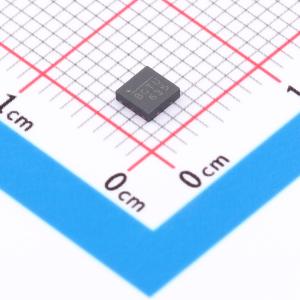

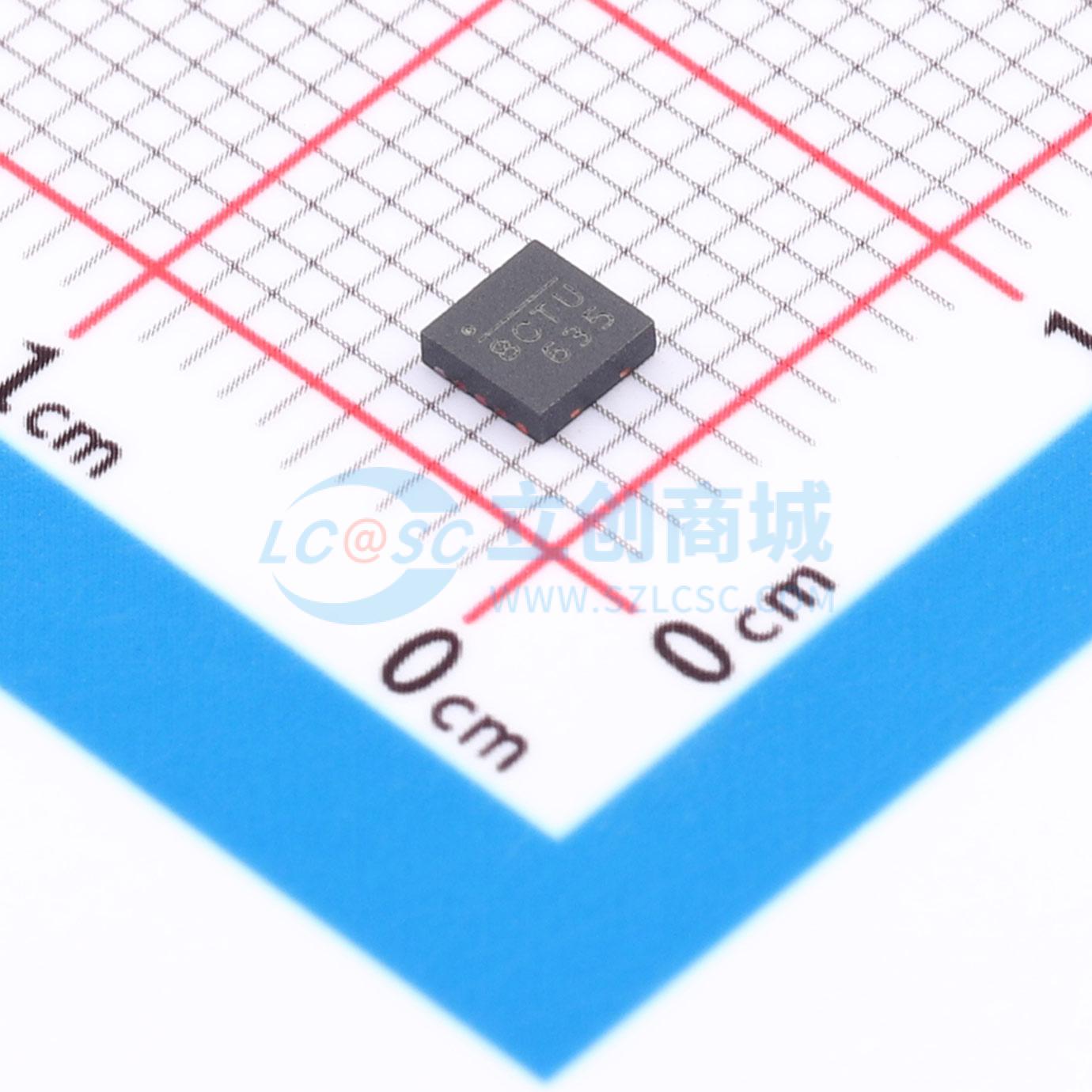

温馨提醒：图片仅供参考，商品以实物为准
MP26121DQ-LF-Z
28V,1A Li+线性电池充电器，带灵活的NTC接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP26121DQ-LF-Z
- 商品编号
- C3681656
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 6.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 40uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
MP26121是一款线性、高性能的单节锂离子/锂聚合物电池充电器。通过将高压输入保护集成到充电器IC中，MP26121能够承受高达280日元的输入浪涌。该设备具有恒流（CC）和恒压（CV）充电模式，可编程充电电流范围为200mA至1A，具备电流阻断和涓流充电功能。该设备还向系统提供故障和充电状态指示。为确保安全运行，当设备因PCB空间有限而达到高温时，MP26121会降低充电电流。其他安全功能包括电池温度监测和可编程定时器，以完成充电周期。MP26121采用QFN - 10（3mmx3mm）封装。
商品特性
- 可与多种NTC电阻值接口
- 专有高达28V的VIN浪涌保护
- 可编程充电电流高达1A
- 1%的电压精度
- 10%的电池充满阈值
- 无需反向阻断二极管
- 智能热管理
- 涓流充电
- 7V输入过压保护
- 自动再充电
- 充电定时器
- 故障和充电状态指示
应用领域
- 手机
- 数码相机
- 智能手机
- 个人数字助理
- MP3播放器
