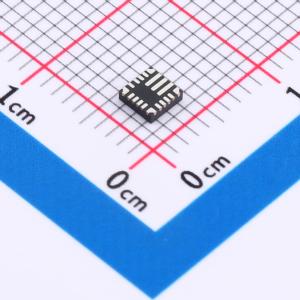

温馨提醒：图片仅供参考，商品以实物为准
MP2759AGQ-0000-Z
具备电源路径管理和窄 NTC 窗口的 36V 开关充电器，适用于 1 节至 6 节电池
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP2759A 是一款高度集成的开关充电器，专为 1 节至 6 节串联的锂离子或锂聚合物电池组应用而设计。该器件支持多种具有不同电池调节电压的电池化学类型。该器件的最大直流输入电压为 36V，可承受高达 45V 的电压。当存在输入电源时，MP2759A 通过四个阶段对电池进行充电：涓流充电、预充电、恒流 (CC) 充电和恒压 (CV) 充电。MP2759A 提供输入电流限制功能和最小输入电压限制功能。如果输入电流达到输入电流限制，或者输入电压降至最小输入电压限制，MP2759A 会自动降低充电电流以限制输入功率。为确保安全运行，MP2759A 具备强大的保护功能，如电池过压保护 (OVP)、电池温度感应与保护、热关断和充电安全定时器。MP2759A 采用小型 QFN - 19 (3mmx3mm) 封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2759AGQ-0000-Z
- 商品编号
- C3682898
- 商品封装
- QFN-19(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~36V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1~6 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 1mA |
商品概述
MP2759A 是一款高度集成的开关充电器，专为 1 节至 6 节串联的锂离子或锂聚合物电池组应用而设计。该器件支持多种具有不同电池调节电压的电池化学类型。 该器件的最大直流输入电压为 36V，可承受高达 45V 的电压。当存在输入电源时，MP2759A 通过四个阶段对电池进行充电：涓流充电、预充电、恒流 (CC) 充电和恒压 (CV) 充电。 MP2759A 提供输入电流限制功能和最小输入电压限制功能。如果输入电流达到输入电流限制，或者输入电压降至最小输入电压限制，MP2759A 会自动降低充电电流以限制输入功率。 为确保安全运行，MP2759A 具备强大的保护功能，如电池过压保护 (OVP)、电池温度感应与保护、热关断和充电安全定时器。 MP2759A 采用小型 QFN - 19 (3mmx3mm) 封装。
商品特性
- 最高 36V 工作输入电压
- 不进行开关操作时最大可持续电压 45V
- 最高 3A 充电电流
- 1 节至 6 节串联，每节电池调节电压为 3.6V、4V、4.1V、4.15V、4.2V、4.35V 或 4.4V
- 输入电流限制调节
- 输入最小电压限制调节
- 支持或选择功率路径管理
- 0.5% 电池调节电压精度
- 集成反向阻断 MOSFET
- 内部环路补偿
- 充电操作指示
- 输入状态指示
- 电池过压保护 (OVP)
- 充电安全定时器
- 具备 JEITA 曲线的电池热监测与保护
- 采用 QFN - 19 (3mmx3mm) 封装
应用领域
- 工业医疗设备
- 电动工具
- 机器人和便携式吸尘器
- 无线扬声器
