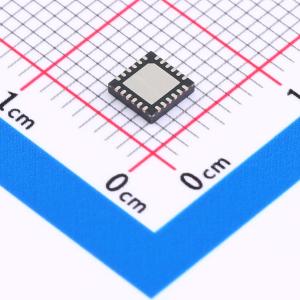

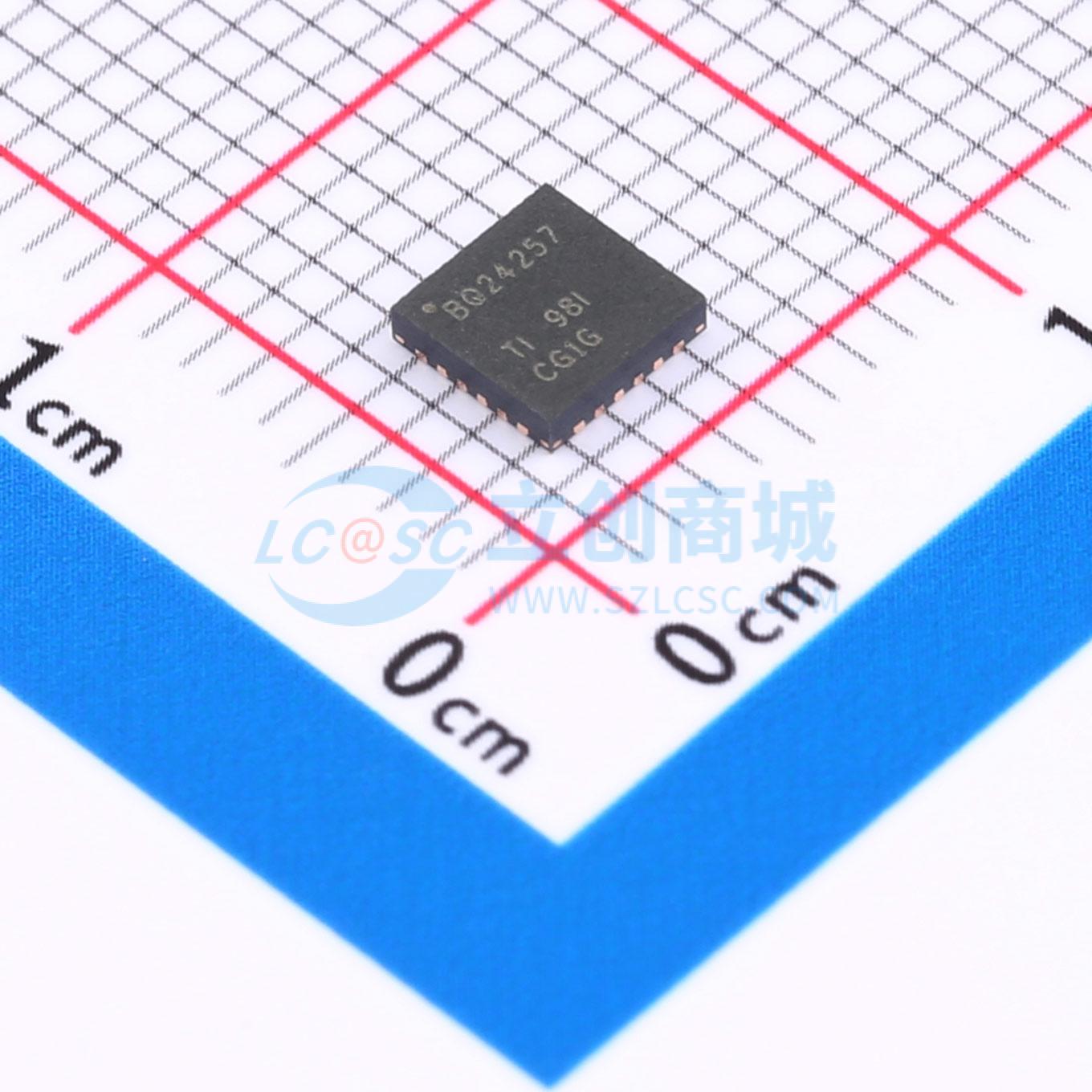

BQ24257RGET

bq2425x是一款高度集成的单节锂离子电池充电器，针对空间有限且带有高容量电池的便携式应用，此充电器集成了充电电流感测元件。单节充电器有一个由USB端口或AC墙式适配器供电运行的单一输入以提供多用途解决方案。BC1.2兼容D+，D-检测可识别充电下游端口(CDP)，专用充电端口(DCP)，标准下行端口(SDP)和非标准USB充电器。为了在外部USB - PHI时启用或禁用BC1.2检测，附加无电电池充电机制(DBP)引脚的使用使得系统能够与一个无电电池状态同步。

bq24257有两个运行模式：1) I2C模式和2) 独立模式。在I2C模式中，主机能够调整充电参数，并且监控充电器的运行状态。在独立模式下，外部电阻器设定输入电流限值、充电电流限值和输入DPM电平。这个模式也可在使用DCP适配器时作为缺省设置运行。bq24257在I2C寄存器被存取时，并且安全装置定时器未过期（如果被启用的话）时进入主机模式。

bq24258只有一个运行模式，即独立模式。在这个模式下，外部电阻器设定输入电流限值、充电电流限值和输入DPM电平。这个模式也可在使用DCP适配器时作为缺省设置运行。在bq24258上提供EN1，EN2和EN3引脚以兼容USB 3.0。

电池充电分为四个阶段：涓流充电、预充电、恒定电流和恒定电压。在所有的充电阶段，一个内部控制环路监视IC结温并且在超过内部温度阀值的情况下减少充电电流。此外，还包括一个基于电压的，且与JEITA标准兼容的电池组热敏电阻器监控输入(TS)来监控电池温度以实现安全充电。

• 具有集成电流感测电阻器的高效开关模式充电器
• 具有无电电池充电机制(DBP)引脚的BC1.2 D+，D - 检测，与实现与外部USB - PHI的同步USB充电兼容
• 100mA，150mA，500mA，900mA的可选输入电流限值
• 1.5A和2A主机模式中（在I2C通信之后，并且在安全装置定时器超时之前）
  • 可编程电池充电电压(VBATREG)
  • 可编程电池充电电流(ICHG)
  • 可编程输入电流限值(ILIM)
  • 基于输入电压的可编程动态电源管理阀值(VIN_DPM)
  • 可编程输入过压保护阀值(VOVP)
  • 可编程安全定时器
• 独立模式中（在I2C通信之前，并且在安全装置定时器超时之后）
  • 高达2A的电阻器可编程ICHG，具有电流监控输出(ISET)
  • 高达2A的电阻器可编程ILIM，具有电流监控输出(ILIM)
  • 电阻器可编程VIN_DPM(VDPM)
  • 具有禁用位的安全装置定时器
• 集成4.9V，50mA低压降稳压器(LDO)
• 完整的系统级保护
  • 输入欠压闭锁(UVLO)
  • 输入过压保护(OVP)
  • 电池OVP
  • 睡眠模式
  • VIN_DPM
  • 输入电流限制
  • 充电电流限制
  • 热调节和热关断
  • 基于电压的，并且与JEITA兼容的热敏电阻(NTC)监控输出
  • 安全定时器
• 20V额定最大输入电压
• 10.5V最大运行输入电压电压
• 针对高达2A充电率的低RDS（接通）集成感测电阻器
• 开漏状态输出
• 针对小型电感器支持的运行频率为3MHz的同步定频脉宽调制(PWM)控制器
• AnyBoot稳健耐用电池检测算法
• 用于在任一给定充电电流上改进充电时间的充电时间优化器

• 手机
• 智能手机
• MP3播放器
• 手持式设备
• 便携式媒体播放器
