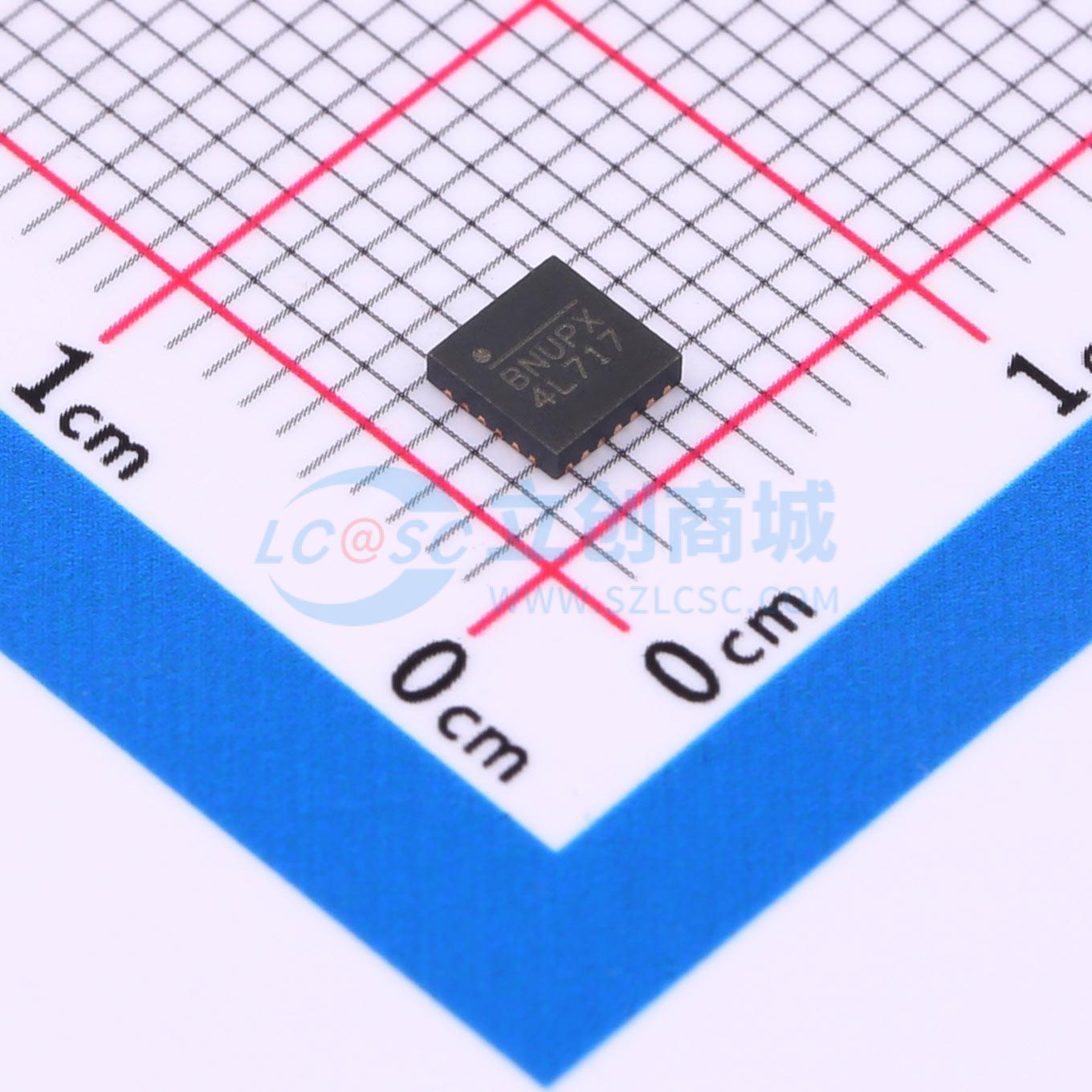

MP2723GQC-0000-Z

MP2723 是一款 3A、高度集成的开关模式单节锂离子或锂聚合物电池充电管理器件。该器件具备 NVDC 系统电源路径管理功能，适用于包括智能手机、平板电脑、无线相机及其他便携式设备在内的多种应用场景。其低阻抗电源路径可优化效率、缩短电池充电时间并延长电池使用寿命。I²C 串行接口可对该器件的充电和系统设置进行灵活控制。 MP2723 支持 5V 输入源，包括标准 USB 主机端口、USB 充电端口以及符合 USB 标准的壁式适配器。该器件可通过 DP/DM 引脚检测 USB 输入类型。 它支持 USB 即插即用（OTG）操作，可在输入总线上提供 5V 电压，输出电流限制最高可达 1.5A。 MP2723 还可在无需软件控制的情况下启动并完成充电周期。它能自动检测电池电压，并分阶段对电池进行充电。当检测到电池充满时，充电器会自动停止充电。若电池电压降至再充电阈值以下，充电器会自动启动另一个充电周期。 该充电器为电池充电和系统运行提供了多种安全功能，包括充电安全定时器、电池温度监测以及过压和过流保护。当出现任何故障时，充电器会向主机发出 INT 信号。该器件可通过 BATFET 禁用控制进入运输模式，并可通过 DISC 引脚实现系统复位功能。 MP2723 采用 QFN - 26（3.5mmx3.5mm）封装。

• 工作输入电压范围为 3.7V 至 5.5V，可持续承受最高 22V 电压
• 高效 3A、1.35MHz 降压充电器
  • 充电电流为 3A 时，充电效率高达 92%
  • 可自动检测 USB SDP、CDP、DCP 及非标准适配器
• USB OTG 功能，输出电压可在 4.8V 至 5.5V 之间调节：输出电流最高可达 1.5A，效率高达 93%
• NVDC 电源路径管理
  • 无电池或电池深度放电时可实现即时开机
  • 电池补充模式下具备理想二极管功能
• 采用 14mΩ BATFET，电池放电效率高，最大电流可达 9A
• I²C 端口，可灵活设置系统参数并报告状态
• 完全集成功率 MOSFET 和电流感应功能
• 专用 DISC 引脚，用于控制运输模式和系统复位
• 运输模式下电池漏电流低至 13μA
• 集成 ADC，可监测输入电压、输入电流、电池电压、充电电流、系统电压和电池温度
• 充电状态指示灯
• 安全功能包括可配置的 JEITA 电池温度保护（充电模式）、电池充电安全定时器、热调节和热关断、看门狗监测 I²C 操作以及输入/系统过压保护

• 平板电脑
• 智能手机
• 无线相机
• 其他便携式设备
