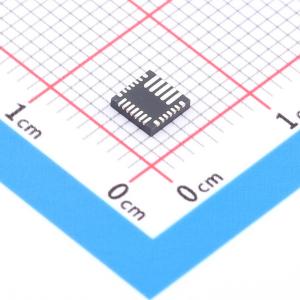

MP2632BGR-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP2632B是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为单节锂离子或锂聚合物电池设计，适用于广泛的应用场景。 MP2632B可在充电模式和升压模式下运行，实现全系统和电池电源管理。 MP2632B集成了VIN到SYS的直通路径，可将输入电压传输至系统。该直通路径内置过压保护（OVP）和过流保护（OCP），且优先级高于充电路径。当存在输入电源时，MP2632B工作在充电模式。它会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。MP2632B还集成了输入电流限制和输入电压调节功能，以管理输入电源并优先满足系统负载需求。在没有输入电源的情况下，MP2632B通过PB切换到升压模式，由电池为SYS供电。在升压模式下，OLIM引脚可设置输出电流限制，且MP2632B在轻载时会自动关闭。MP2632B还具备输出短路保护（SCP）功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，即可恢复正常工作。集成了一个4-LED驱动器，用于基于电压的电量计指示。结合手电筒控制功能，MP2632B无需外部微控制器，即可为移动电源及类似应用提供一站式解决方案。 MP2632B采用QFN - 26（4mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2632BGR-Z
商品编号: C3682165
商品封装: QFN-26(4x4)
包装方式: 编带
商品毛重: 0.2255克(g)

商品参数

商品概述

MP2632B是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为单节锂离子或锂聚合物电池设计，适用于广泛的应用场景。 MP2632B可在充电模式和升压模式下运行，实现全系统和电池电源管理。 MP2632B集成了VIN到SYS的直通路径，可将输入电压传输至系统。该直通路径内置过压保护（OVP）和过流保护（OCP），且优先级高于充电路径。当存在输入电源时，MP2632B工作在充电模式。它会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。MP2632B还集成了输入电流限制和输入电压调节功能，以管理输入电源并优先满足系统负载需求。在没有输入电源的情况下，MP2632B通过PB切换到升压模式，由电池为SYS供电。在升压模式下，OLIM引脚可设置输出电流限制，且MP2632B在轻载时会自动关闭。MP2632B还具备输出短路保护（SCP）功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，即可恢复正常工作。集成了一个4-LED驱动器，用于基于电压的电量计指示。结合手电筒控制功能，MP2632B无需外部微控制器，即可为移动电源及类似应用提供一站式解决方案。 MP2632B采用QFN - 26（4mmx4mm）封装。

商品特性

最高20V可持续输入电压
4.65V至6V工作输入电压范围
电源管理功能，集成输入电流限制、输入电压调节
最高3A可编程充电电流
涓流充电功能
可选4.2V / 4.35V / 4.45V充电电压，精度达0.5%
用于电池电量计指示的4-LED驱动器
轻载时自动关闭
输入源检测
输出源信号
独立手电筒控制
用于电池温度监测的负温度系数引脚（NTC）
可编程定时器备用保护
热调节和热关断
内部电池反向漏电阻断
直通路径集成过压保护（OVP）和过流保护（OCP）
用于系统电源的反向升压操作模式
升压模式下最高3.0A可编程输出电流限制
升压模式集成短路保护（SCP）和输出过压保护（OVP）
采用QFN - 26（4mmx4mm）封装

应用领域

副电池应用
智能手机移动电源应用
平板电脑及其他便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V
	最大充电电流	3A
	充电饱和电压	4.45V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	1.8mA
