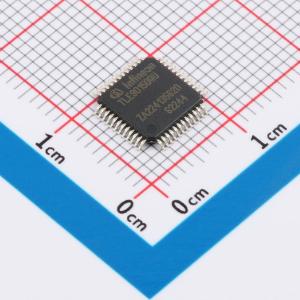

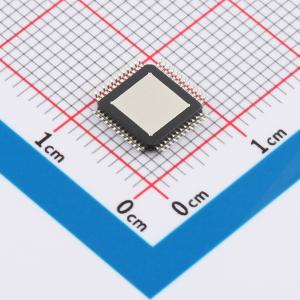

温馨提醒：图片仅供参考，商品以实物为准
TLE9015DQUXUMA1
TLE9015DQUXUMA1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9015DQUXUMA1
- 商品编号
- C3682189
- 商品封装
- TQFP-48
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.75V~45V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | - | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 3uA | |
| 均衡电流 | - | |
| 接口类型 | UART |
商品概述
TLE9015DQU是一款隔离通用异步收发传输器（UART）集成电路。它是一种通用收发器集成电路，用于电池系统，可实现主微控制器与通常连接到电池模块电位的电池单元监控集成电路之间的通信。该集成电路专为混合动力电动汽车（HEV）、插电式混合动力电动汽车（PHEV）、纯电动汽车（BEV）以及固定式锂离子电池中使用的锂离子电池组而设计。除了进行物理层转换外，TLE9015DQU还可以将电池组内电池单元中检测到的潜在错误信息传达给主微控制器。
商品特性
- 支持环形拓扑模式
- 具备两个用于与主微控制器进行串行通信的UART端口
- 具备两个用于与其他电池管理系统（BMS）集成电路通信的隔离UART接口
- 数据速率达2 Mbit/s，实现快速通信
- 从UART到隔离UART的完全透明通信方案
- 集成内部逻辑，减少UART端的引脚数量
- 差分电流边缘触发的隔离UART通信接口
- 对外部噪声具有高鲁棒性
- 两个外部故障输入（EMM和ERRQ_ext）
- 锁存错误输出引脚，用于触发外部微控制器
- 内部电源监控
- 绿色产品（符合RoHS标准）
应用领域
- 多电池单元监控和平衡系统集成电路
- 混合动力电动汽车（HEV）
- 插电式混合动力电动汽车（PHEV）
- 纯电动汽车（BEV）
- 12 V锂离子电池
