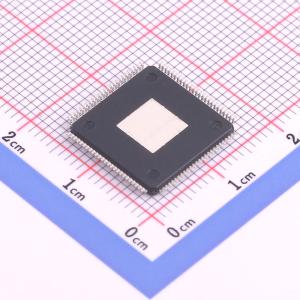

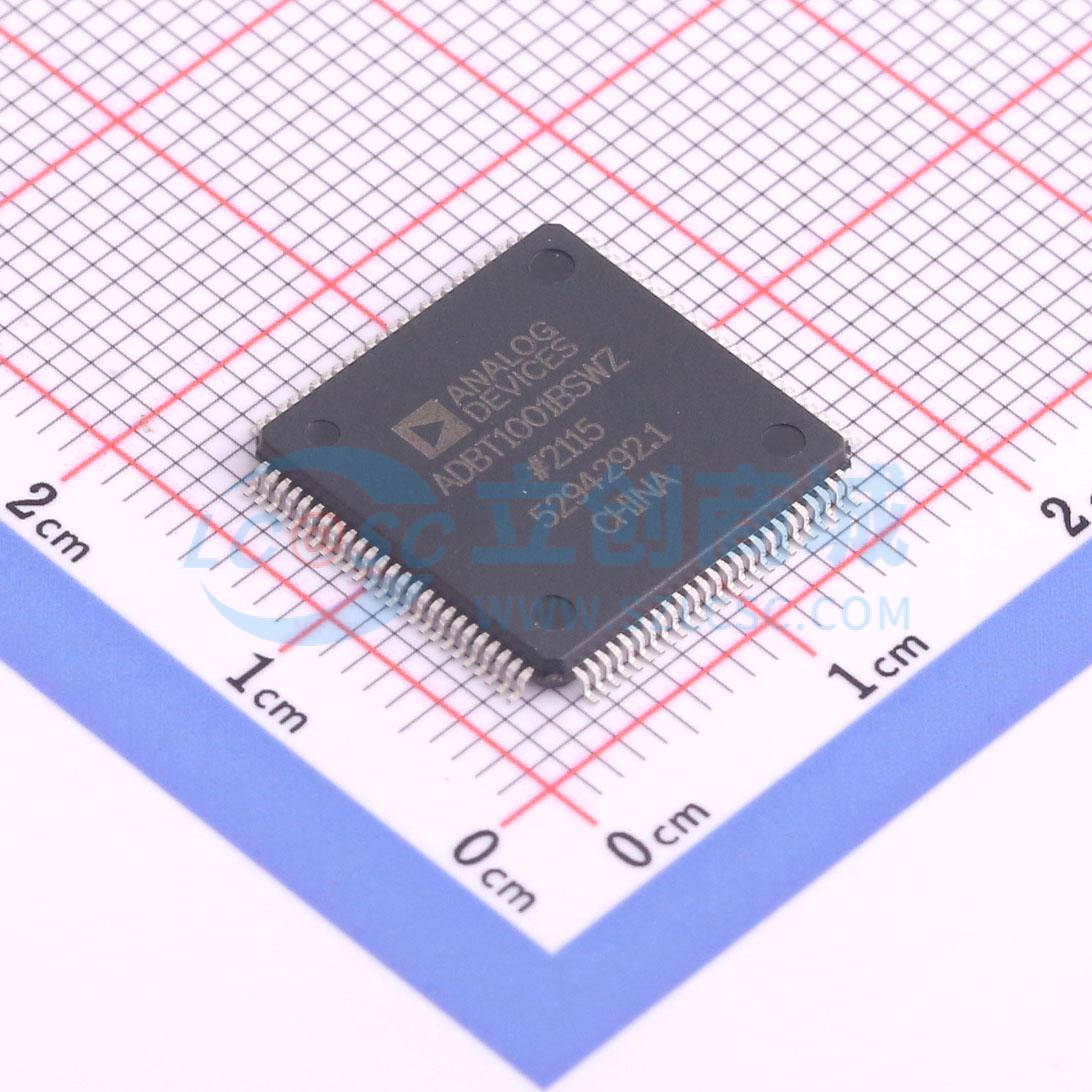

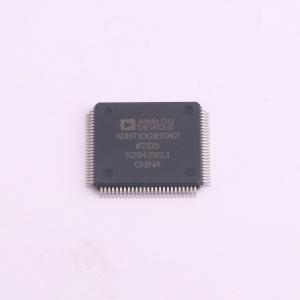

ADBT1001BSWZ

用于电池化成和测试的4通道AFE数字控制器和PWM

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: ADBT1001BSWZ
商品编号: C3682191
商品封装: LQFP-100-EP(14x14)
包装方式: 托盘
商品毛重: 1克(g)

商品概述

一款灵活、功能丰富的数字控制器，适用于大规模电池测试与化成制造以及精密电池测试仪器应用。针对最少的元件数量、最大的灵活性和最短的设计时间进行了优化。特性包括差分远程电压检测、电流检测、脉冲宽度调制（PWM）生成、频率同步、过压保护（OVP）和均流。可编程保护特性包括过流保护（OCP）、OVP限制和外部过温保护（OTP）。可通过串行外设接口（SPI）对参数进行编程，可对集成环路滤波器、PWM信号时序和软启动时序进行广泛编程。SPI可访问众多监控和系统测试功能。通过内置校验和和可编程保护电路提高了可靠性。提供了全面的图形用户界面（GUI），便于进行简单的系统和通道配置以及安全特性编程。采用100引脚LQFP_EP封装。

商品特性

精确测量电压和电流
4个PWM控制通道，高达16位（有效）分辨率
可选同步和异步整流器操作
可编程死区时间补偿
可编程开关频率，以2的幂次步进，范围从62.5 kHz到500 kHz
多相操作
芯片间数字均流
芯片间频率同步
数字控制环路
可编程PID环路滤波器
快速直流母线电压前馈
每通道集成频谱分析
测量负载阻抗
SPI端口控制和状态接口
可编程状态变化时主机中断
CC、CV、CP和CR操作模式
15位设定点分辨率
输入和输出浪涌电流保护
外部NTC热敏电阻温度检测
内部管芯温度测量
用户校准输入电压和电流
工作温度范围为0°C至85°C

应用领域

电池化成和测试
具备回收能力的高效电池测试系统
电池调理（充电和放电）系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3.3V~36V

	属性	参数值
	电池类型	-
	电池节数	-
	工作温度	0℃~+85℃
