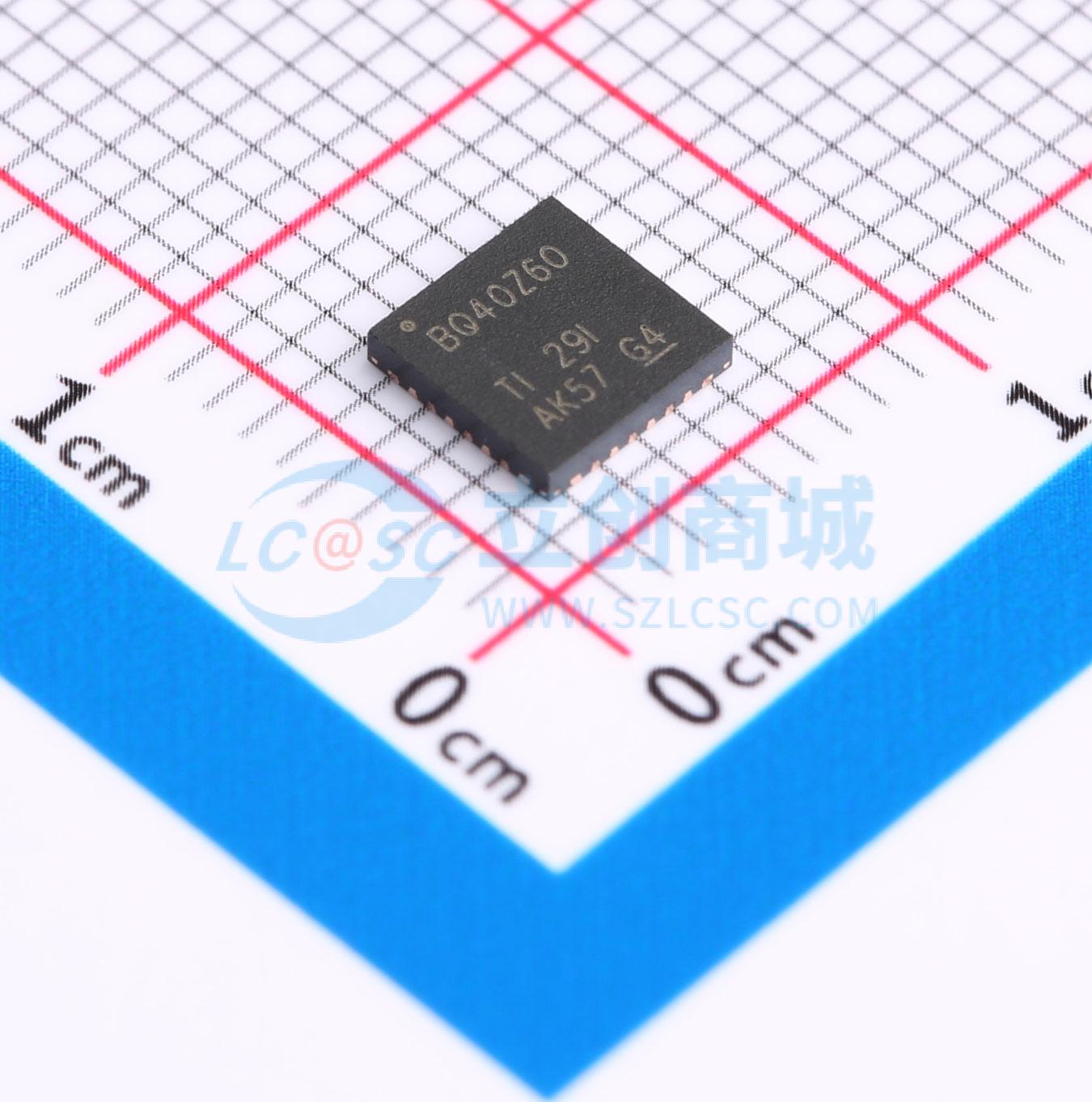

BQ40Z60RHBR

可编程电池管理单元

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ40Z60 完整的多节电池管理器 | 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ40Z60RHBR
商品编号: C3681640
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

bq40z60器件是一款可编程的电池管理单元，其集成有电池充电控制输出、电量监测和相关保护功能，能够完全自主地操作2至4节串联锂离子和锂聚合物电池组。此架构在电量监测处理器与电池充电器控制器之间实现内部通信，从而在系统负载瞬变和适配器电流限制期间根据外部负载条件和电源路径来源管理来优化充电量。可通过NFET、电感和感测电阻等外部元件针对具体功率传输情况来调节充电电流效率。该器件提供了电池阵列和系统安全功能，包括电池放电过流、充电短路和放电短路保护，以及针对N沟道FET的FET保护、内部AFE看门狗和电池断开连接检测。器件可通过固件提供更多保护功能，包括过压、欠压、过热等。

商品特性

全集成2节至4节串联锂离子或锂聚合物电池管理单元
Pack +上的输入电压范围：2.5V至25V
电池充电器效率>92%
电池充电器工作范围：4V至25V
针对外部N沟道场效应晶体管(NFET)的电池充电器1MHz同步降压控制器

应用领域

笔记本电脑、超极本、上网本、平板电脑和超便携
移动个人电脑(UMPC)
医疗与测试设备
便携式仪表

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片；充电芯片
	工作电压	2.5V~25V
	最大充电电流	-
	电池类型	锂电池

	属性	参数值
	电池节数	2~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	500nA
	接口类型	SMBus
