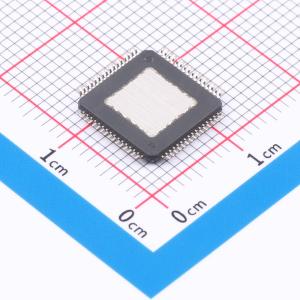

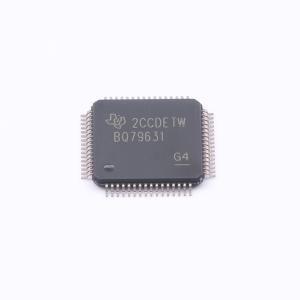

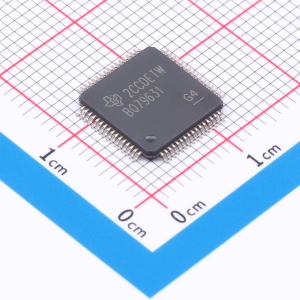

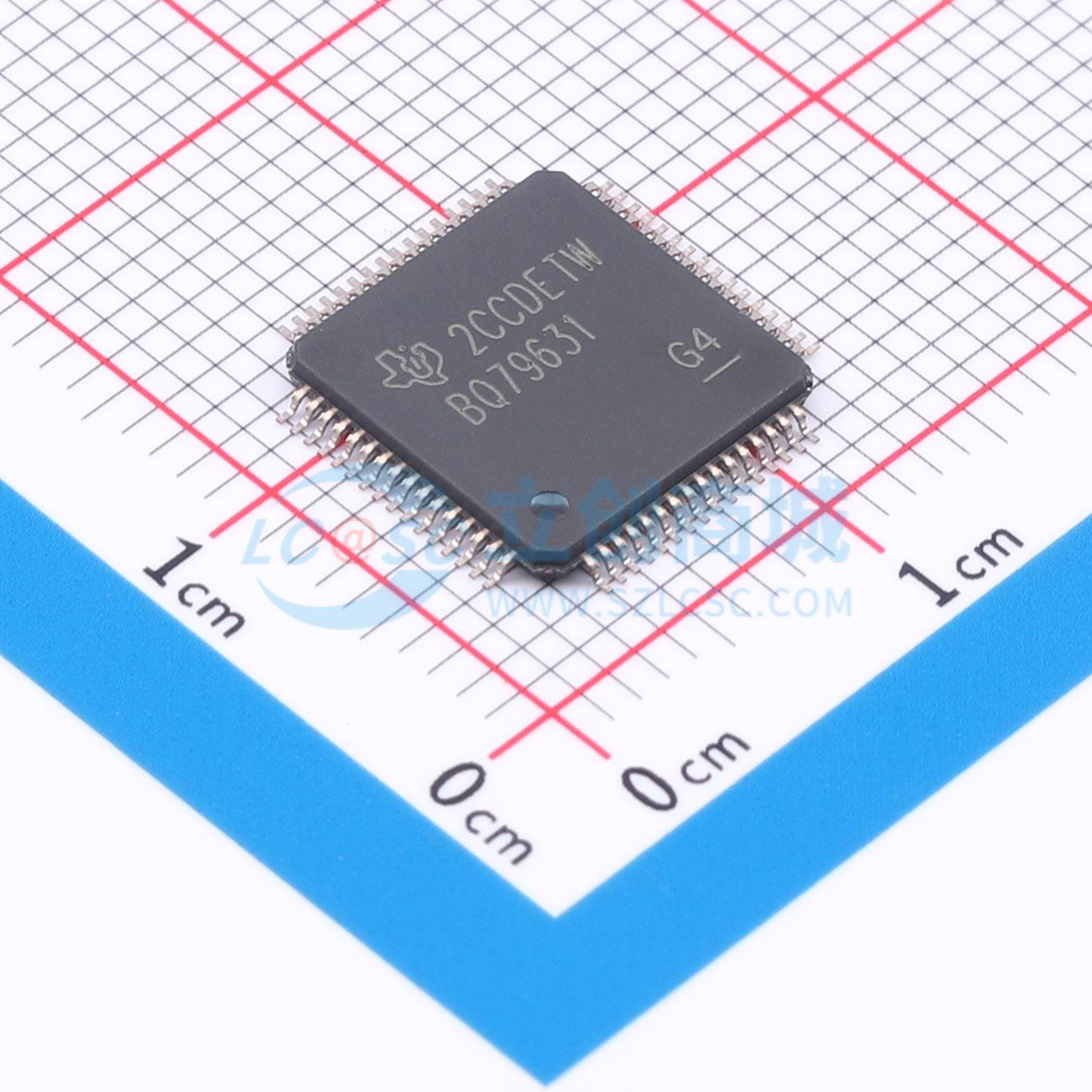

温馨提醒：图片仅供参考，商品以实物为准

BQ79631PAPRQ1

具有电压、电流和绝缘电阻监测功能的UIR传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ79631-Q1 具有电压、电流和绝缘电阻检测功能的汽车类高电压电池包监控器
品牌名称: TI(德州仪器)
商品型号: BQ79631PAPRQ1
商品编号: C3681723
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.623359克(g)

商品参数

商品概述

BQ79631-Q1 提供高精度测量，能够测量来自高压节点的分压电压，例如电池接线盒 (BJB) 或电池切断单元 (BDU) 系统中的 Pack+（HV 电池正极）、Fuse、Charge（端口）、Link（负载）。可以使用集成式数字低通滤波器测量关键电压。该器件具有高度精确的集成电流检测 ADC，能够测量低侧分流电阻器中的电流。该器件能使用内部 ADC 测量绝缘电阻，并能控制此测量所需的任何开关方案。有八个 GPIO/辅助输入可用于热敏电阻测量、驱动继电器、测量电压以及用作外围 SPI 器件的主 SPI 接口。隔离式双向菊花链端口支持基于电容器或变压器的隔离。该器件还支持通过 UART 进行通信。主机与 BQ79631-Q1 之间的通信可以通过器件的专用 UART 接口或者通信桥接器件 BQ79600-Q1 进行连接。此外，隔离式差分菊花链通信接口允许主机通过单个接口与其他 UIR 监视器甚至电芯监视器进行通信。可以将菊花链通信接口配置为环形架构，以使主机在通信线路中断时能够与堆叠任一端的器件进行通信。

商品特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
符合功能安全标准
- 专为功能安全应用开发
- 可帮助进行 ISO 26262 系统设计的文档
- 系统可满足 ASIL D 级要求
- 硬件可满足 ASIL D 要求
带集成滤波的差分电压测量
- Pack+、Fuse、Link±、Charge± 测量
- 隔离电阻电压测量
集成式精密电流测量
- 支持低侧分流电阻器
绝缘电阻监控功能
8 个 GPIO 输入可用作 IO、SPI、ADC 和温度检测
隔离式差分菊花链通信，采用可选的环形架构
通过消除安全 MCU、CAN 收发器和多线接口简化 BJB/BDU 系统
UART 主机接口
同步电流和电压测量
可与其他电芯和 UI 监视器堆叠和同步，如 16S（BQ79616-Q1、BQ79656-Q1）、14S（BQ79614-Q1、BQ79654-Q1）、12S（BQ79612-Q1、BQ79652-Q1）和 BQ79631
内置 SPI 主器件

应用领域

全电动、插电式混合动力和混合动力汽车

优惠活动

9.8折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-40℃~+125℃
	电池温度检测	支持
	接口类型	SPI
