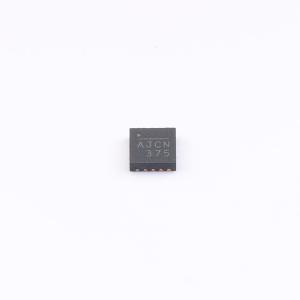

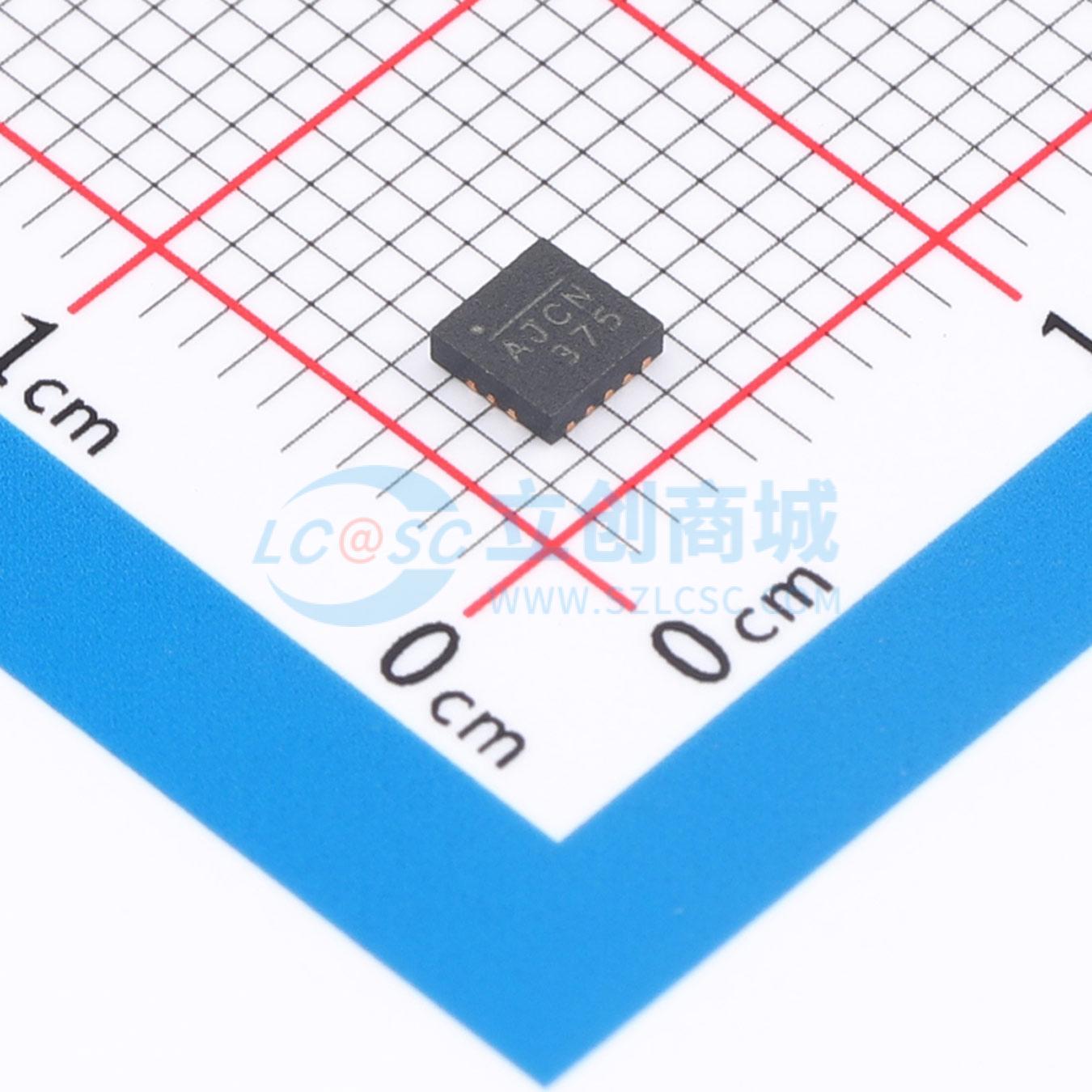

MP2615BGQ-Z

2A单节锂离子电池充电器

SMT扩展库PCB免费打样

描述: MP2615B 是一款用于单节锂离子或锂聚合物电池的单片开关充电器，内置功率 MOSFET。它能够实现高达 2A 的充电电流，可通过一个精确的检测电阻在整个输入范围内进行编程。MP2615B 使用两个控制环路调节充电电流和电池满充电压，以实现高精度的恒流 (CC) 充电和恒压 (CV) 充电。由于采用恒定关断时间 (COT) 模式控制，当电池电压接近输入电压时，可实现 99% 的占空比，使充电电流始终保持在相对较高的水平。电池温度和充电状态会在各种情况下持续受到监测。提供两个状态监测输出引脚，用于指示电池充电状态和输入电源状态。MP2615B 还具备内部反向阻断保护功能。MP2615B 采用 QFN-16 (3mmx3mm) 封装。
品牌名称: MPS(芯源)
商品型号: MP2615BGQ-Z
商品编号: C3681512
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.13319克(g)

商品参数

商品概述

MP2615B 是一款用于单节锂离子或锂聚合物电池的单片开关充电器，内置功率 MOSFET。它能够实现高达 2A 的充电电流，可通过一个精确的检测电阻在整个输入范围内进行编程。 MP2615B 使用两个控制环路调节充电电流和电池满充电压，以实现高精度的恒流 (CC) 充电和恒压 (CV) 充电。由于采用恒定关断时间 (COT) 模式控制，当电池电压接近输入电压时，可实现 99% 的占空比，使充电电流始终保持在相对较高的水平。电池温度和充电状态会在各种情况下持续受到监测。提供两个状态监测输出引脚，用于指示电池充电状态和输入电源状态。MP2615B 还具备内部反向阻断保护功能。 MP2615B 采用 QFN-16 (3mmx3mm) 封装。

商品特性

4.5V 至 18V 工作输入电压
高达 99% 的占空比操作
高达 2A 的可编程充电电流
±0.75% 的电池满充电压精度
4.03V 和 3.99V 电池满充电压可选
全集成功率开关
内部环路补偿
无需外部反向阻断二极管
对完全耗尽的电池进行预充电
充电操作指示
可编程安全定时器
热关断保护
逐周期过流保护
电池温度监测与保护

应用领域

智能手机
便携式手持设备解决方案
便携式媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~18V
	最大充电电流	2A
	充电饱和电压	4.03V
	电池类型	-

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	270uA
