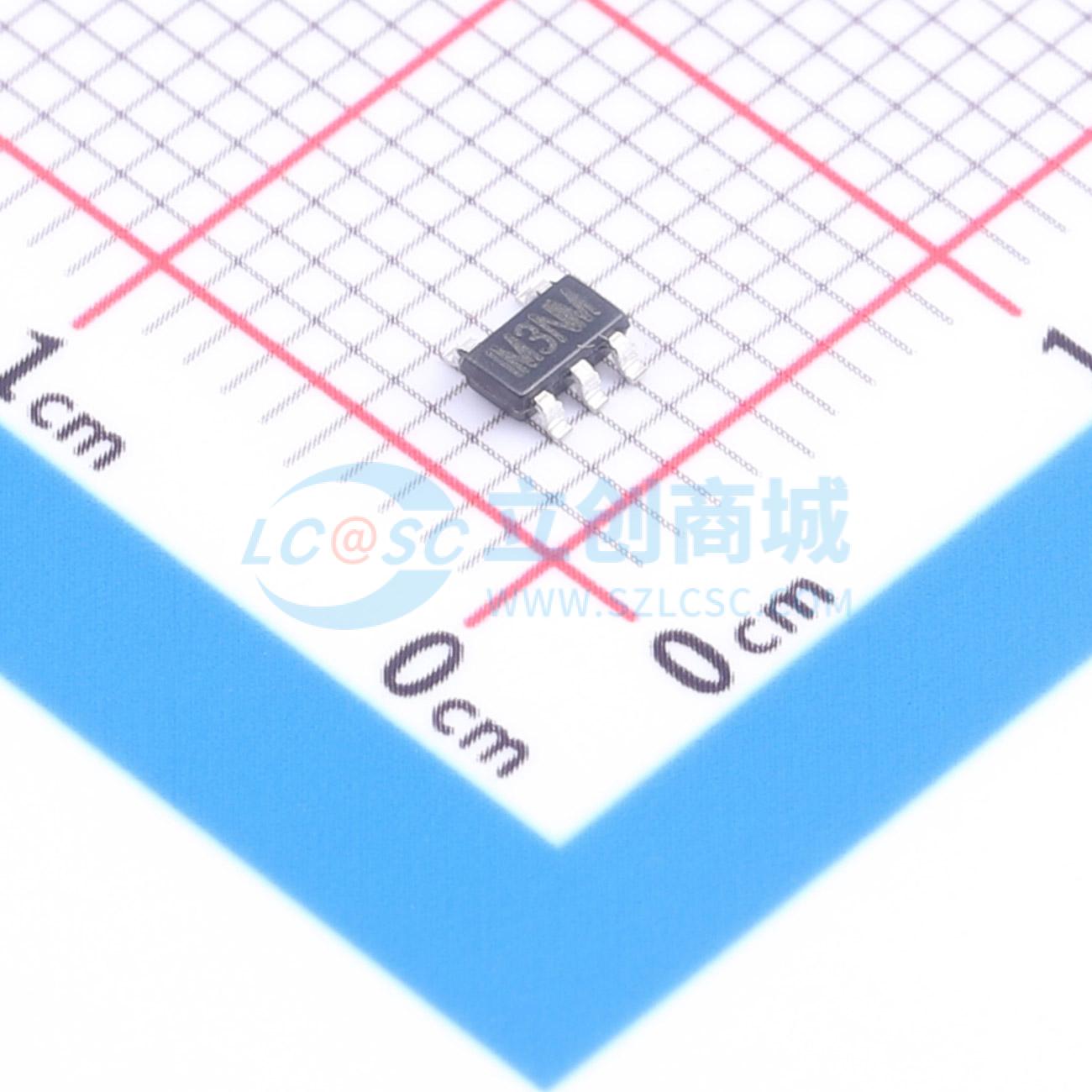

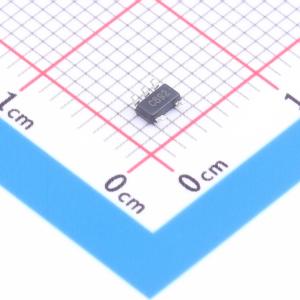

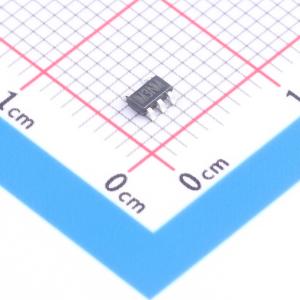

温馨提醒：图片仅供参考，商品以实物为准
MP2603EJ-LF-Z
MP2603EJ-LF-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2603EJ-LF-Z
- 商品编号
- C3681578
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 2.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5.25V | |
| 最大充电电流 | 150mA | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 500uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
MP2603 是一款低成本单节锂离子电池充电芯片，适用于低充电电流应用。它具备恒流与恒压充电模式，支持可编程充电电流、消流充电以及充电状态指示。当输入电源电压大于 3.5V 时，芯片启用；当与交流适配器断开连接时，充电功能被禁用。为最大限度降低整体解决方案成本，MP2603 无需外部反向阻断二极管、精密电流检测电阻或输出补偿电容。该芯片采用 5 引脚 TSOT23 封装。
商品特性
- VIN 浪涌电压高达 25V
- VBATT 精度为 0.75%
- 低电池反向电流
- 可编程充电电流
- 过温保护
- 过流保护
- 充电状态指示
- 过充保护
- 无需外部检测电阻
- 无需外部反向阻断二极管
- 无需输出电容即可保持稳定
应用领域
- 蓝牙耳机
- MP3播放器
- 迷你PDA
- 手机
- 数码相机
