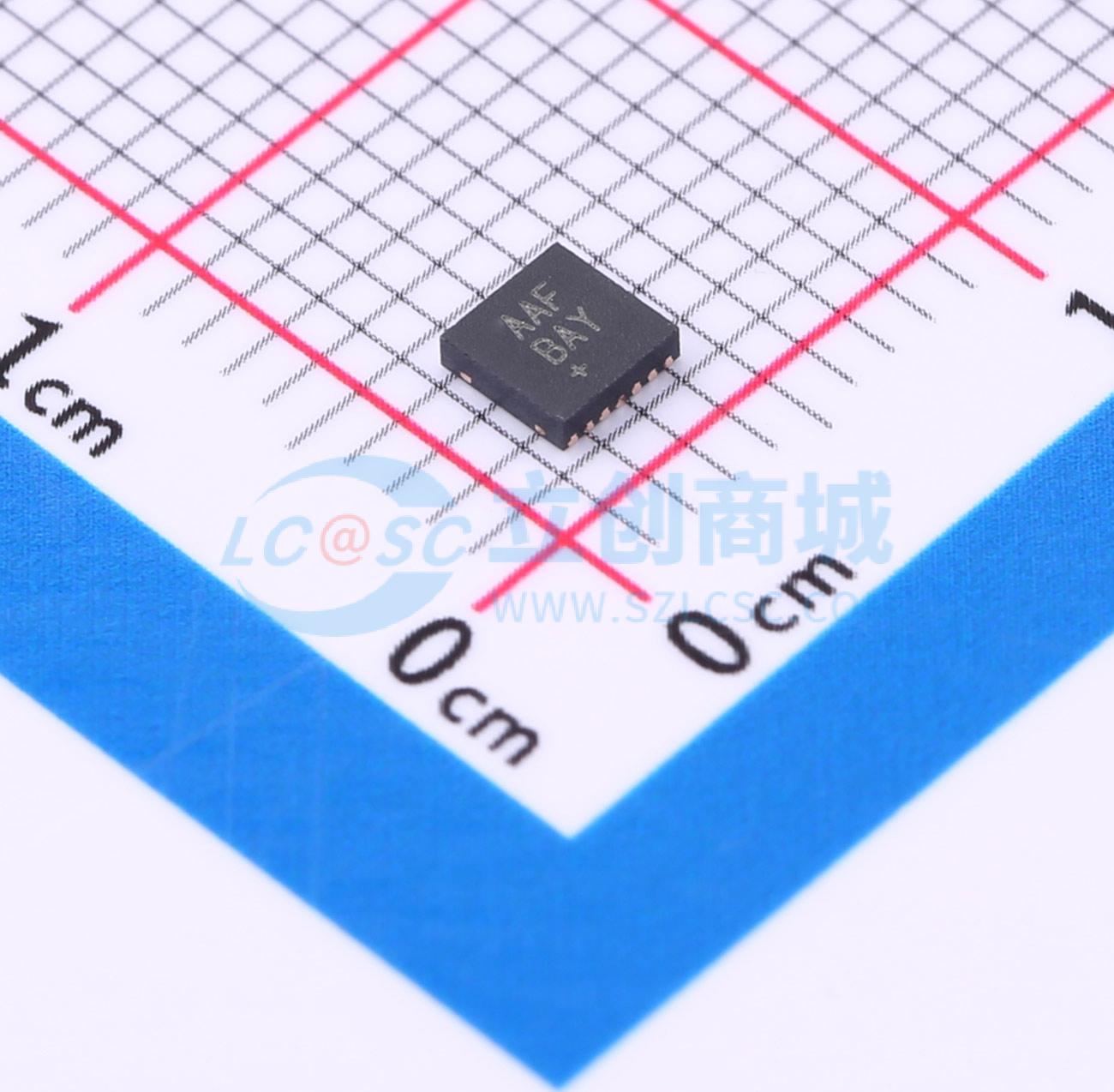

温馨提醒：图片仅供参考，商品以实物为准
MAX8606ETD+T
USB/AC适配器、线性Li+电池充电器，集成50mΩ电池开关，TDFN封装
- 商品型号
- MAX8606ETD+T
- 商品编号
- C3681609
- 商品封装
- TDFN-14(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.25V~5.5V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.2V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- MAX8606是一款完整的单节锂离子电池充电管理IC，可通过USB端口或交流适配器供电。它集成了电池断开开关、电流检测电路、PMOS传输元件和热调节电路，同时省去了外部反向阻断肖特基二极管，提供了一种简单且紧凑的充电解决方案。
- 单节锂离子电池的充电过程从电源正常指示开始，依次经过预充电、快速充电、涓流充电，最后给出充电完成指示。
- 采用恒流、恒压或恒定管芯温度（CCCVCTJ）调节方式控制充电，确保手持设备安全运行。
- 两个逻辑输入（EN1和EN2）可选择暂停模式、100mA、500mA或≤1A的输入电流限制，以满足USB要求。
- 专有热调节电路将管芯温度限制在+100°C，防止系统印刷电路板过热。
- 额外的安全特性包括NTC热敏电阻输入（THM）和内部定时器，用于保护电池。
- 3.5V至4.2V的SYS输出与低RDSON电池开关配合使用，即使电池深度放电或未安装，也能为系统供电。
- 该IC还提供+3.3V/500μA输出（VL）、充电状态标志（CHG）和输入电源检测标志（POK）。
- MAX8606的工作电源电压范围为+4.25V至+5.5V，具备欠压锁定（低于+3.4V）和过压保护（高达+14V）功能。
- 采用3mm x 3mm热增强型TDFN封装（最大高度0.8mm）
- 符合USB标准的暂停模式（20μA）
- 可选的100mA、500mA和高达1A的输入电流限制
- USB或交流适配器输入
- +6V至±14V输入过压保护
- 输入欠压锁定（上升沿低于±4V，下降沿3.5V）
- 电池充电和系统之间自动进行电流分配
- 管芯温度调节（+100°C）
- 预充电、快速充电和涓流充电定时器
- 低压差，0.5A时为2500mV
- NTC热敏电阻输入
- 充电状态和输入电源检测标志
应用领域
- 手机
- 智能手机
- 个人数字助理（PDA）
- 数码相机
- MP3播放器
- USB设备
- 充电座和扩展坞
