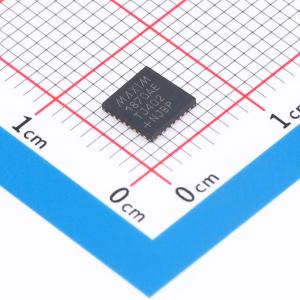

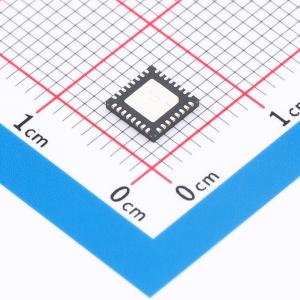

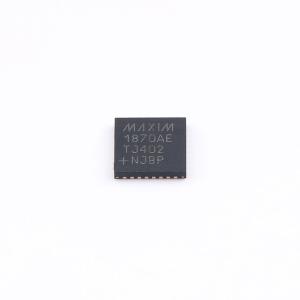

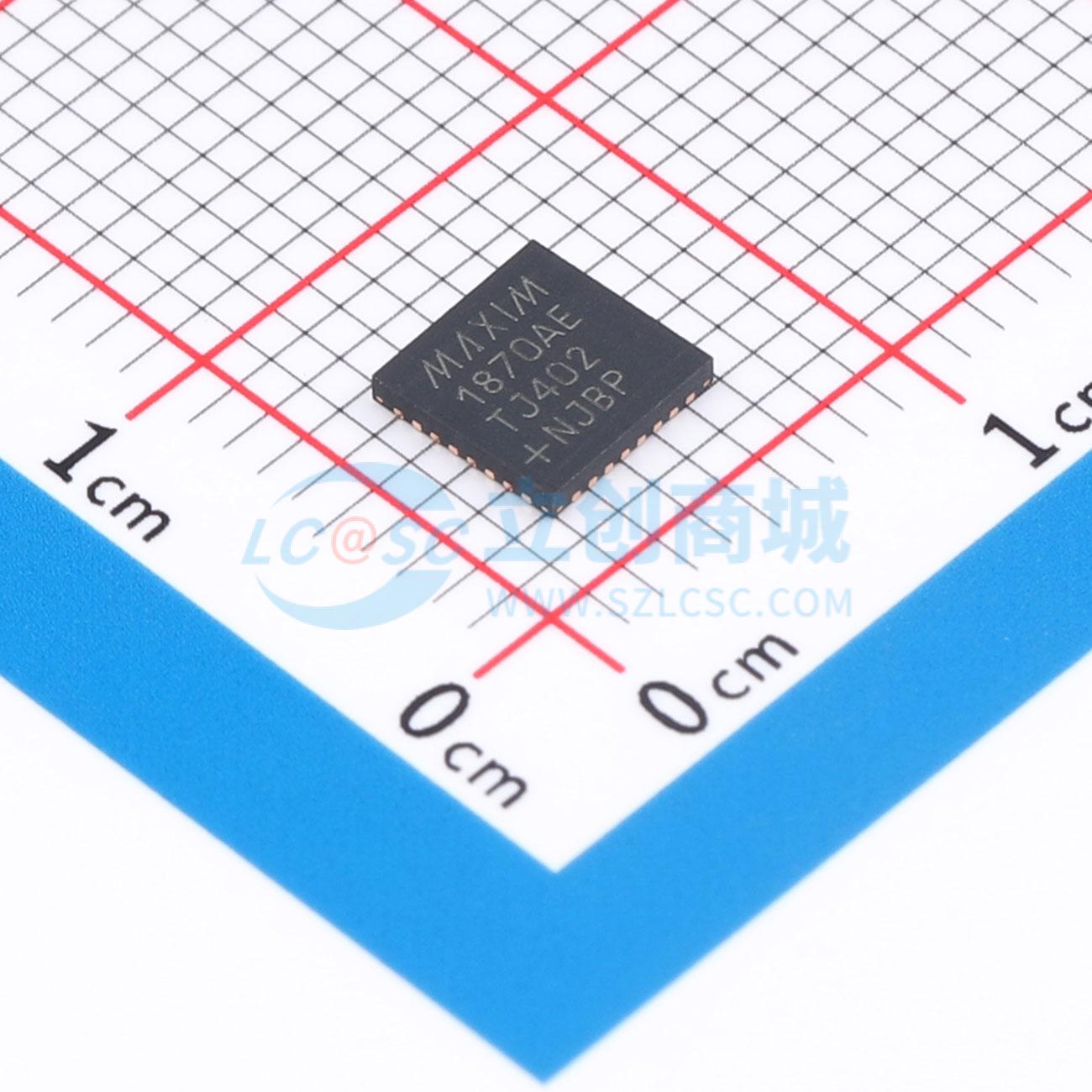

MAX1870AETJ+

步进升压/降压锂电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 升/降压型Li+电池充电器、升压/降压转换的多化学类型电池充电器，电池电压可以高于或低于适配器电压
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1870AETJ+
商品编号: C3681527
商品封装: TQFN-32(5x5)
包装方式: 管装
商品毛重: 0.13克(g)

商品参数

商品概述

MAX1870A升降压多化学体系电池充电器可对高于或低于适配器电压的电池进行充电。这款高度集成的充电器所需的外部元件数量极少。MAX1870A采用专有的升降压控制方案，可实现高效充电。模拟输入可控制充电电流和电压，可由主机进行编程设置或采用硬连线方式。 MAX1870A能够以超过4A的电流对两到四节串联锂离子（Li+）电池进行精确充电。该器件包含可编程输入电流限制功能，可避免在同时为负载和电池充电器供电时使交流适配器过载。这可降低适配器的最大电流，从而降低成本。MAX1870A提供模拟输出，用于监测从交流适配器汲取的电流和充电电流。数字输出可指示交流适配器是否存在。当移除适配器时，MAX1870A从电池汲取的电流小于1μA。 MAX1870A采用32引脚薄型QFN（5mm x 5mm）封装，工作温度范围为-40°C至+85°C的扩展温度范围。提供MAX1870A评估套件（MAX1870AEVKIT），有助于缩短设计时间。

商品特性

高度灵活的输入电压范围，可搭配经济实惠的交流适配器使用
升降压控制方案
输入电压范围为8V至28V
模拟输出指示适配器电流
精确为Li+或NiCd/NiMH电池充电
电池电压范围为0V至17.6V
充电电压精度为±0.5%
充电电流精度为±9%
输入电流限制精度为±8%
可调整设计以提高安全性和效率
可编程最大电池充电电流
模拟输入控制充电电流、充电电压和输入电流限制
32引脚薄型QFN（5mm×5mm）封装，在支持升降压操作的同时节省空间

应用领域

笔记本电脑和超极本
手持终端

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	8V~28V
	最大充电电流	-
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	2~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
