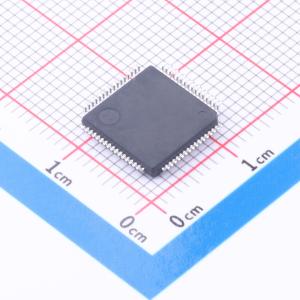

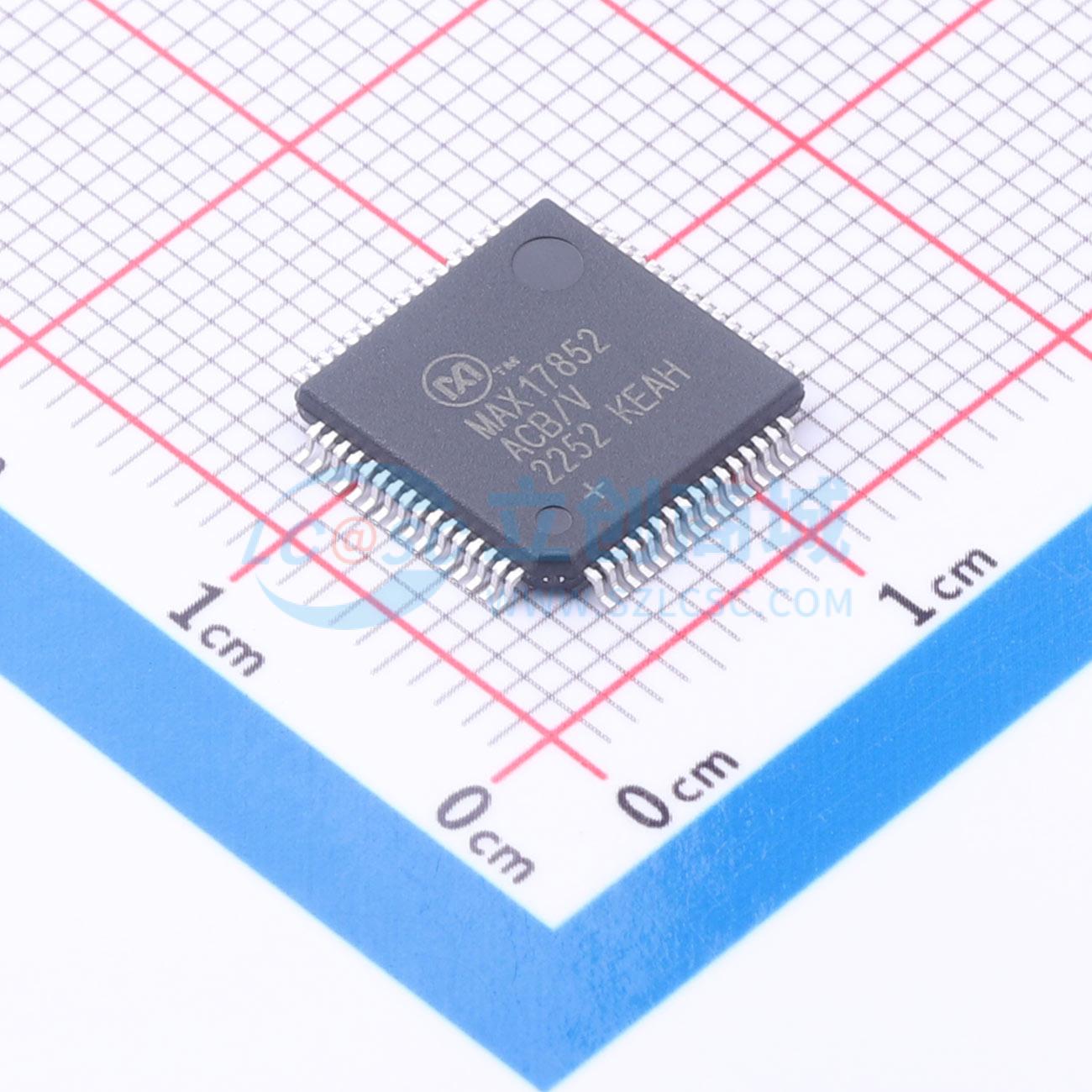

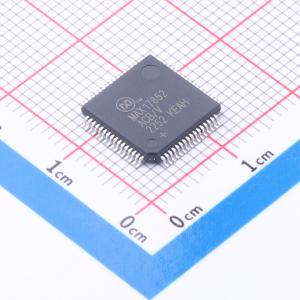

MAX17852ACB/V+

MAX17852是一款灵活的数据采集系统，用于管理高压和低压电池模组。该系统可在263μs内利用完全冗余的测量引擎测量14个电池单元电压、1个电流测量值以及4个温度或系统电压的组合，或在156μs内仅使用ADC测量引擎对所有输入进行测量。有14个额定电流>300mA的内部开关用于电池单元均衡，每个开关都支持广泛的内置诊断功能。最多32个器件可进行菊花链连接，以管理448个电池单元并监测128个温度。 在65V共模范围内差分测量范围为 -2.5V至 +5V的电池单元和母线电压，典型精度为1mV（3.6V电池单元，25℃）。如果启用过采样，每个通道最多可对128次测量值进行内部平均，分辨率为14位，并结合数字后处理IIR滤波以增强抗噪能力。系统可通过测量自身管芯温度在发生热过载时自动关机。 为实现可靠通信，该系统使用Maxim的电池管理UART或SPI协议进行可靠通信，并支持|2C|主接口以控制外部设备，且经过优化，可通过嵌入式通信和硬件警报接口支持简化的内置诊断功能集和快速警报通信，以满足ASIL-D和FMEA要求。

• AECQ - 100 1级温度范围：-40℃至125℃
• 65V工作电压
• 超低功耗运行 • 待机模式：2mA • 关机模式：2μA
• 冗余ADC和比较器采集
• 同时采集电池单元和母线电压
• 14个电池单元电压测量通道 • 精度1mV（3.6V，25℃） • 精度2mV（5℃至40℃） • 精度4.5mV（-40℃至125℃）
• 14个电池单元均衡开关 • >300mA软件可编程均衡电流 • 优化驱动（AUTOBALSWDIS）和静态均衡模式 • 带独立电池单元定时器的自动均衡 • 按电池单元电压自动均衡 • 紧急放电模式
• 低噪声电流检测放大器 • 分辨率5mA（增益 = 256）
• 四个可配置的辅助输入，用于温度、电压或GPIO
• 集成管芯温度测量
• 自动热保护
• 可单独配置的安全警报 • 过压、欠温、欠压、过温故障 • 一个电池单元失配警报
• 支持电池单元电压、温度、电流、通信的ASIL - D要求
• 可选UART、双UART或SPI接口
• 电池管理UART协议 • 最多32个器件菊花链连接 • 电容式通信端口隔离 • 最高2Mbps波特率（自动检测） • 传播延迟1.5μs（每个器件） • 数据包错误检查（PEC）
• |2C|主接口
• 可配置的硬件警报接口 工厂校准振荡器（无需外部晶体）
• 32位唯一设备ID
• 64引脚（10mm x 10mm）LQFP封装

• 高压电池组
• 电动汽车（EV）
• 混合动力电动汽车（HEV）
• 电动自行车
• 电池备份系统（UPS或ESS）
• 超级电容系统
• 电池供电工具
