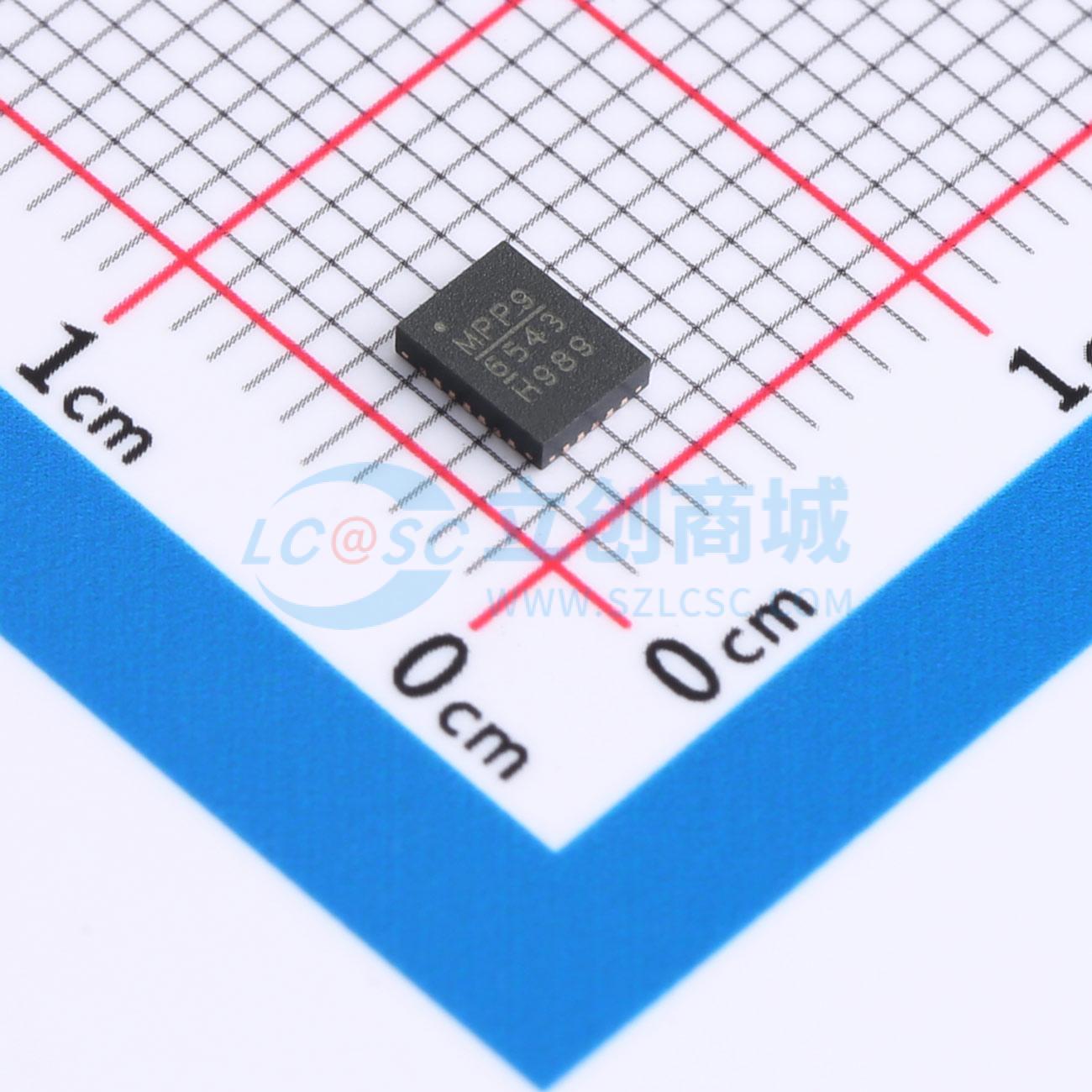

温馨提醒：图片仅供参考，商品以实物为准
MP6543HGL-Z
2A 无刷直流BLDC电机驱动芯片 22V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP6543H 系列产品（MP6543H、MP6543H - A 和 MP6543H - B）是三相无刷直流电机驱动器。它们集成了三个半桥，由六个 N 沟道功率 MOSFET 组成，以及预驱动器、栅极驱动电源和电流检测放大器。MP6543H 每个半桥都有使能（EN）和 PWM 输入。MP6543H - A 有独立的高端（HS）和低端（LS）输入，而 MP6543H - B 有霍尔效应传感器输入。除此之外，这三款器件相似。MP6543H 可提供高达 2A 的连续电流（取决于散热和 PCB 条件），并具有可调的过流保护（OCP）阈值。它使用内部电荷泵为高端 MOSFET 生成栅极驱动电源电压，并使用涓流充电电路来维持足够的栅极驱动电压，以实现 100% 占空比运行。内部安全特性包括热关断、欠压锁定（UVLO）和过流保护（OCP）。MP6543H 采用带有外露散热焊盘的 QFN - 24（3mmx4mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6543HGL-Z
- 商品编号
- C3681371
- 商品封装
- QFN-24(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
- 立创商城设计参考
- 无刷电机驱动-(2)12V~25V供电-(1)2A以内
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | 2A | |
| 峰值电流 | 9A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~22V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 2.5mA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 软开关；交错导通保护 |
商品概述
MP6543H是三相无刷直流电机驱动器。它们集成了三个半桥，由六个N沟道功率MOSFET组成，以及预驱动器、栅极驱动电源和电流检测放大器。MP6543H具有使能（EN）和PWM输入，用于每个半桥。MP6543H可提供高达2A的连续电流（取决于热和PCB条件），具有可调过流保护（OCP）阈值。它使用内部电荷泵为高端MOSFET生成栅极驱动电源电压，并使用涓流充电电路来维持足够的栅极驱动电压，以百分之百占空比运行。内部安全特性包括热关断、欠压锁定（UVLO）和过流保护（OCP）。MP6543H提供QFN-24（3mm×4mm）封装，带裸露散热焊盘。
商品特性
- 3V至22V工作电源电压
- 三个集成半桥驱动器
- 2A连续输出电流
- MOSFET导通电阻：每个FET110mΩ
- MP6543H：EN和PWM输入
- MP6543H-A：LS和HS输入
- MP6543H-B：霍尔效应传感器输入
- 内置3.3V、100mALDO稳压器
- 内部电荷泵支持百分之百占空比运行
- 自动同步整流
- 欠压锁定（UVLO）和热关断保护
- 可调阈值过流保护（OCP）
- 集成双向电流检测放大器
- 提供QFN-24（3mm×4mm）封装
- 电源电压（VIN、VIN_LDO）：-0.3V至+25V
- VCP：-0.3V至VIN+5V
- AGND至PGND：-0.3V至+0.3V
- 所有其他引脚电压：-0.3V至+5V
应用领域
- 三相无刷直流电机驱动器
